トリガー信号の入力と出力が可能な多機能PWMコントローラ

・撮影タイミングの最適化　照明点灯/消灯/ストロボ発光とカメラへのトリガ出力の同期制御が可能
・拡張性　自由度が高く、ユニットの連結により最大40chまで使用可能
・点灯制御　LAN通信で点灯ON/OFF制御が可能
・省配線　LANケーブル1本で最大40chの制御が可能
・ラインナップの拡充　ベースユニット/エッジユニット共にチャンネル数は4ch仕様と8ch仕様の2種
　出力電圧は12V出力仕様と24V出力仕様の2種あり、個別の組合せでの連結も可能
・プログラミング機能　検査タイミングのトリガー1ch入力で複数の検査ステージの制御が可能
・省スペース化　DINレール取付による制御盤組込型
・インターフェース規格　GigE Vision およびGenICam (Generic Interface for Cameras)対応

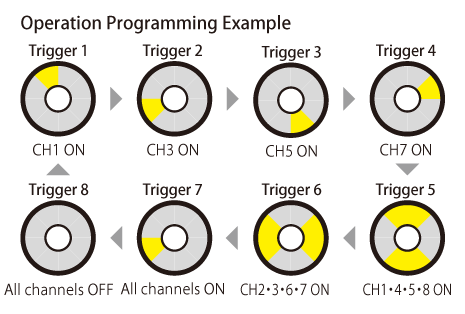

・最大4つのプログラムを登録することができます。

・1つのプログラムには、入力トリガに対する出力パターンを最大8個まで設定することができます。

・プログラムに動作を登録すると入力トリガの数に応じて、設定した出力パターンを繰り返します。

・出力パターンはレベルタイプ・エッジタイプから選択することができ「ON/OFF」「出力値」「出力時間（エッジタイプのみ）」を設定することが可能です。

［レベルタイプ］入力トリガの信号レベルに応じてON/OFF

［エッジタイプ］入力トリガを検知してON、設定した時間後にOFF

ベースユニット
PWM方式による照明制御を行うメインユニットです。
定電圧駆動に対応し、LAN通信機能を標準装備しています。

エッジユニット
ベースユニットに接続してチャンネル数を拡張できる増設ユニットです。
※単体では動作しません。

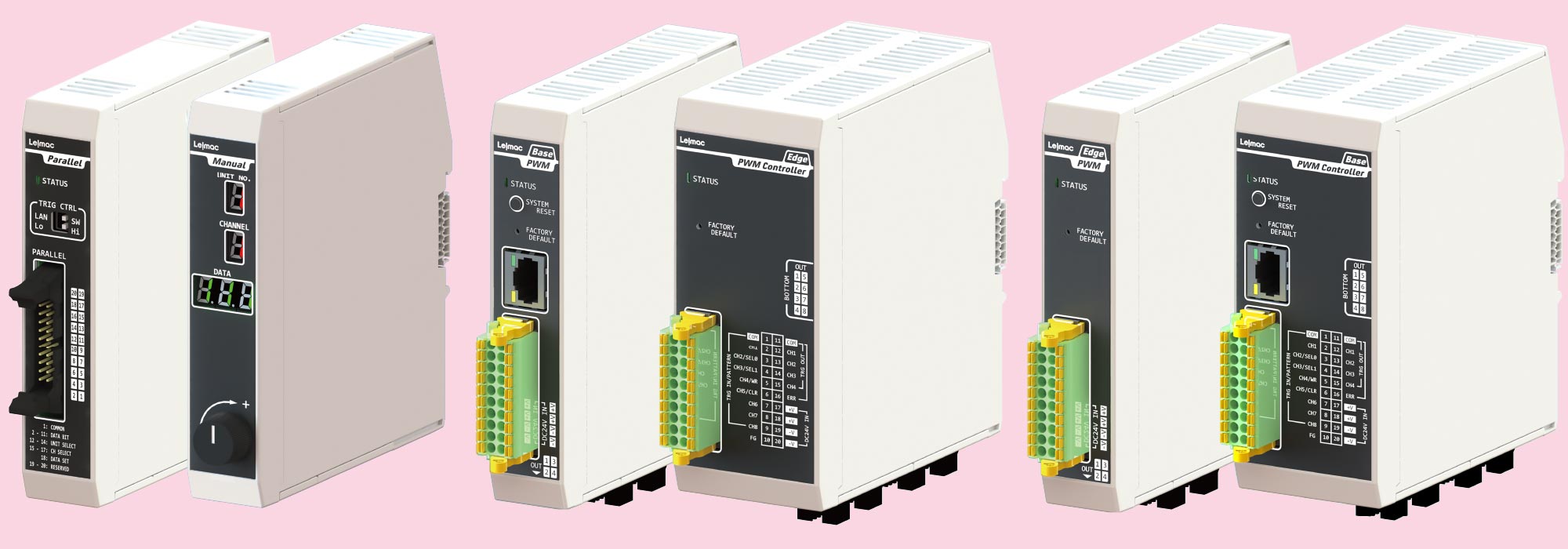

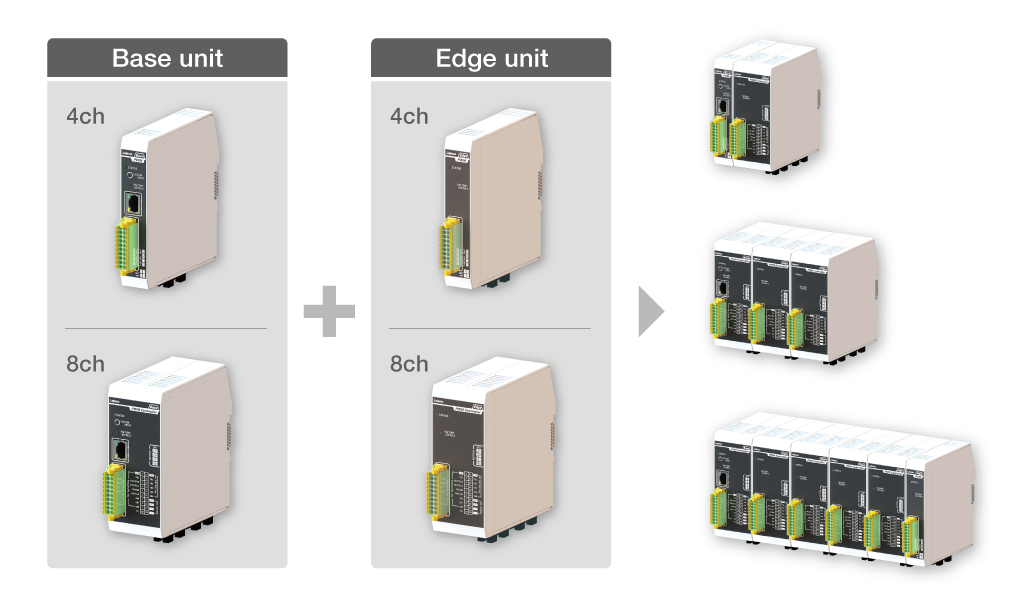

ベースユニット、エッジユニットともに4CHモデルと8CHモデルをご用意しています。
ベースユニットには最大4台のエッジユニットを接続でき、組み合わせにより最大40チャンネルの照明を一括制御できます。

また、12V出力モデルと24V出力モデルをラインアップしており、異なる出力電圧のユニットを組み合わせて使用することも可能です。

ベースユニットに接続し、照明出力を制御します。

IDMU-OP-M : マニュアル制御ユニット
ベースユニットに接続し、照明出力を手動で調整・制御するためのオプションユニットです。
ベースユニット左側に接続します。

IDMU-OP-PI : I/O 制御ユニット
ベースユニットに接続し、照明出力をパラレルI/Oで制御するオプションユニットです。
ベースユニット左側に接続します。

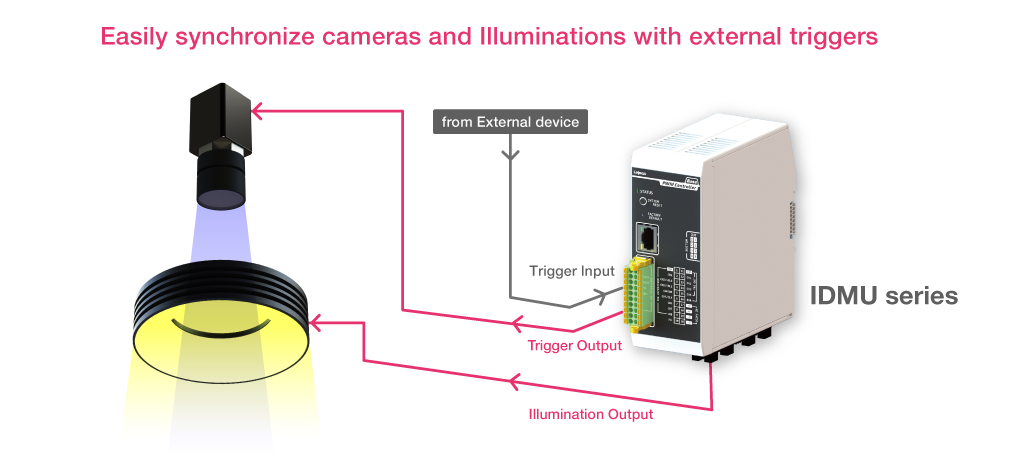

トリガー入力による照明制御に加え、カメラへのトリガー信号出力にも対応しています。
照明の発光タイミングだけでなく、カメラの撮像タイミングも制御できます。

プログラミング機能と組み合わせることで、PLCを使用しないシンプルな撮像システムを構築することも可能です。
