狭角配光バックライト照明IHMA-Vシリーズ
HM-Vシリーズから更に明るくなった狭角配光型高輝度透過照明
チップ式透過照明、低価格・高出力・軽量を実現。

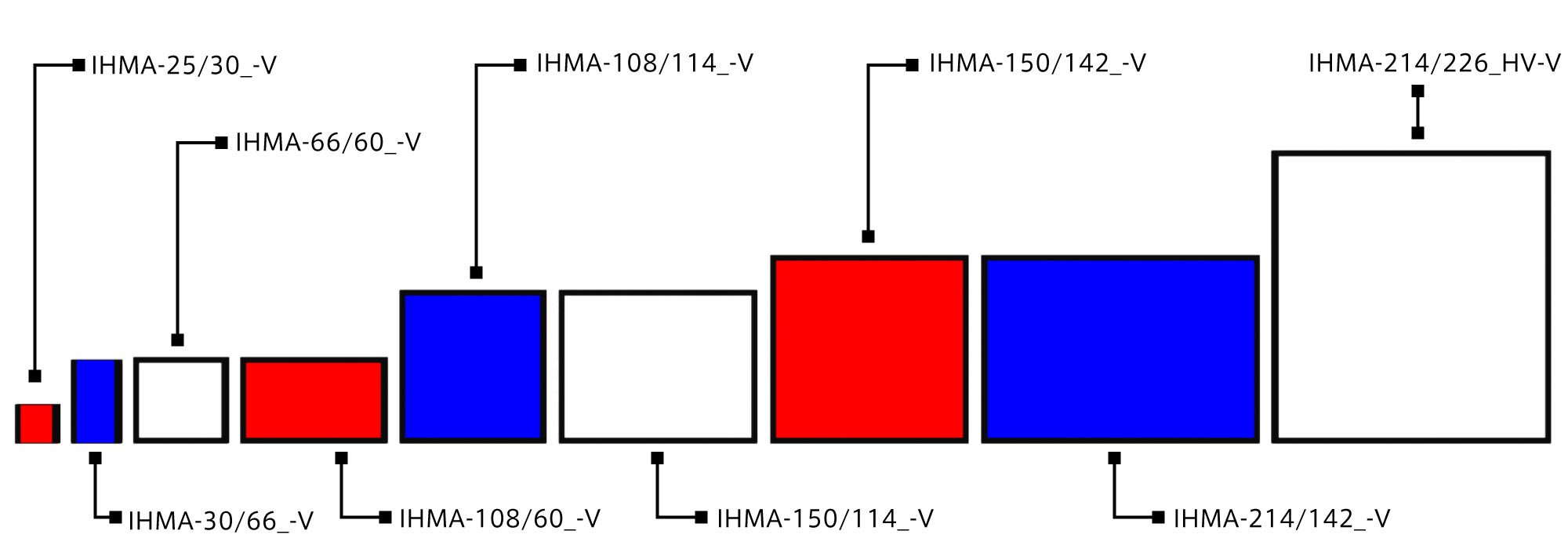

機種ラインナップは正方形の近似形状を小型～大型までの5サイズに加え、長方形形状を5サイズ取り揃えて計10サイズ。
発光色は白・赤・青をラインアップ。

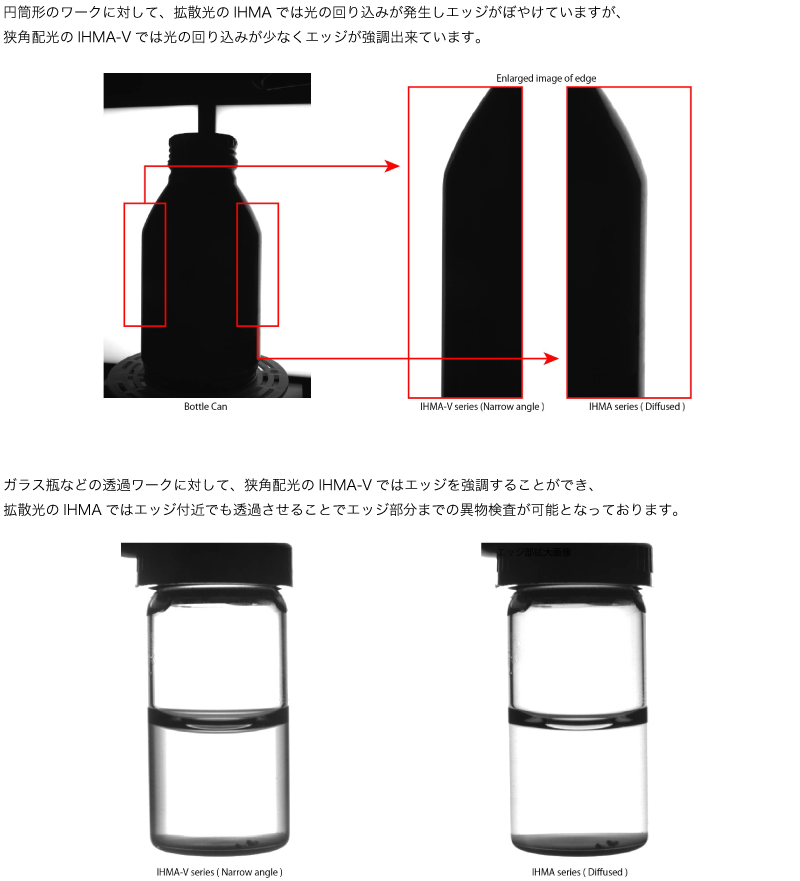

光の回り込みが少なく、精密計測や透過ワークのエッジ検出に最適

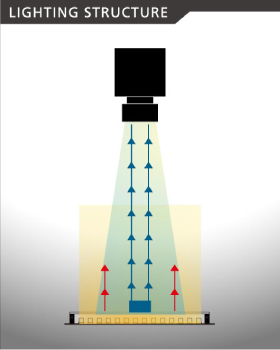

Lighting structure
| タイプ | 型 式 | 発光色 | 消費電力 | 入力電圧 | 外形図 DL | 3Dモデル DL | デモ機貸出 |
|---|---|---|---|---|---|---|---|
| DC12V | IHMA-25/30W-V | 白[W](5000K) | 2.8W | DC12V |
|
|
|
| DC12V | IHMA-25/30R-V | 赤[R](630nm) | 2.3W | DC12V |
|
|
|
| DC12V | IHMA-25/30B-V | 青[B](465nm) | 2.7W | DC12V |
|
|
|
| DC12V | IHMA-66/60W-V | 白[W](5000K) | 9W | DC12V |
|
|
|
| DC12V | IHMA-66/60R-V | 赤[R](630nm) | 7.5W | DC12V |
|
|
|
| DC12V | IHMA-66/60B-V | 青[B](465nm) | 8W | DC12V |
|
|
|
| DC12V | IHMA-108/114W-V | 白[W](5000K) | 18W | DC12V |
|
|
|
| DC12V | IHMA-108/114R-V | 赤[R](630nm) | 15W | DC12V |
|
|
|
| DC12V | IHMA-108/114B-V | 青[B](465nm) | 17W | DC12V |
|
|
|
| DC12V | IHMA-150/142W-V | 白[W](5000K) | 27W | DC12V |
|
|
|
| DC12V | IHMA-150/142R-V | 赤[R](630nm) | 22W | DC12V |
|
|
|
| DC12V | IHMA-150/142B-V | 青[B](465nm) | 24W | DC12V |
|
|
|
| DC12V | IHMA-30/66W-V | 白[W](5000K) | 5.5W | DC12V |
|
|
|
| DC12V | IHMA-30/66R-V | 赤[R](630nm) | 4.5W | DC12V |
|
|
|
| DC12V | IHMA-30/66B-V | 青[B](465nm) | 5W | DC12V |
|
|
|
| DC12V | IHMA-108/60W-V | 白[W](5000K) | 12W | DC12V |
|
|
|
| DC12V | IHMA-108/60R-V | 赤[R](630nm) | 10W | DC12V |
|
|
|
| DC12V | IHMA-108/60B-V | 青[B](465nm) | 11W | DC12V |
|
|
|
| DC12V | IHMA-150/114W-V | 白[W](5000K) | 23W | DC12V |
|
|
|
| DC12V | IHMA-150/114R-V | 赤[R](630nm) | 18W | DC12V |
|
|
|
| DC12V | IHMA-150/114B-V | 青[B](465nm) | 21W | DC12V |
|
|
|
| DC12V | IHMA-214/142W-V | 白[W](5000K) | 30W | DC12V |
|
|
|
| DC12V | IHMA-214/142R-V | 赤[R](630nm) | 26W | DC12V |
|
|
|
| DC12V | IHMA-214/142B-V | 青[B](465nm) | 28W | DC12V |
|
|
|
| DC24V | IHMA-25/30WHV-V | 白[W](5000K) | 2.8W | DC24V |
|
|
|
| DC24V | IHMA-25/30RHV-V | 赤[R](630nm) | 2.3W | DC24V |
|
|
|
| DC24V | IHMA-25/30BHV-V | 青[B](465nm) | 2.7W | DC24V |
|
|
|
| DC24V | IHMA-66/60WHV-V | 白[W](5000K) | 9W | DC24V |
|
|
|
| DC24V | IHMA-66/60RHV-V | 赤[R](630nm) | 7.5W | DC24V |
|
|
|
| DC24V | IHMA-66/60BHV-V | 青[B](465nm) | 8W | DC24V |
|
|
|
| DC24V | IHMA-108/114WHV-V | 白[W](5000K) | 18W | DC24V |
|
|
|
| DC24V | IHMA-108/114RHV-V | 赤[R](630nm) | 15W | DC24V |
|
|
|
| DC24V | IHMA-108/114BHV-V | 青[B](465nm) | 17W | DC24V |
|
|
|
| DC24V | IHMA-150/142WHV-V | 白[W](5000K) | 27W | DC24V |
|
|
|
| DC24V | IHMA-150/142RHV-V | 赤[R](630nm) | 22W | DC24V |
|
|
|
| DC24V | IHMA-150/142BHV-V | 青[B](465nm) | 24W | DC24V |
|
|
|
| DC24V | IHMA-214/226WHV-V | 白[W](5000K) | 48W | DC24V |
|
|
|
| DC24V | IHMA-214/226RHV-V | 赤[R](630nm) | 39W | DC24V |
|
|
|
| DC24V | IHMA-214/226BHV-V | 青[B](465nm) | 44W | DC24V |
|
|
|
| DC24V | IHMA-30/66WHV-V | 白[W](5000K) | 5.5W | DC24V |
|
|
|
| DC24V | IHMA-30/66RHV-V | 赤[R](630nm) | 4.5W | DC24V |
|
|
|
| DC24V | IHMA-30/66BHV-V | 青[B](465nm) | 5W | DC24V |
|
|
|
| DC24V | IHMA-108/60WHV-V | 白[W](5000K) | 12W | DC24V |
|
|
|
| DC24V | IHMA-108/60RHV-V | 赤[R](630nm) | 10W | DC24V |
|
|
|
| DC24V | IHMA-108/60BHV-V | 青[B](465nm) | 11W | DC24V |
|
|
|
| DC24V | IHMA-150/114WHV-V | 白[W](5000K) | 23W | DC24V |
|
|
|
| DC24V | IHMA-150/114RHV-V | 赤[R](630nm) | 18W | DC24V |
|
|
|
| DC24V | IHMA-150/114BHV-V | 青[B](465nm) | 21W | DC24V |
|
|
|
| DC24V | IHMA-214/142WHV-V | 白[W](5000K) | 30W | DC24V |
|
|
|
| DC24V | IHMA-214/142RHV-V | 赤[R](630nm) | 26W | DC24V |
|
|
|
| DC24V | IHMA-214/142BHV-V | 青[B](465nm) | 28W | DC24V |
|
|
|
| DC12V | IHMA-25/30G-V | 緑[G](525nm) | 2.7W | DC12V |
|
|
|
| DC12V | IHMA-66/60G-V | 緑[G](525nm) | 8W | DC12V |
|
|
|
| DC12V | IHMA-108/114G-V | 緑[G](525nm) | 17W | DC12V |
|
|
|
| DC12V | IHMA-150/142G-V | 緑[G](525nm) | 25W | DC12V |
|
|
|
| DC12V | IHMA-30/66G-V | 緑[G](525nm) | 5W | DC12V |
|
|
|
| DC12V | IHMA-108/60G-V | 緑[G](525nm) | 12W | DC12V |
|
|
|
| DC12V | IHMA-150/114G-V | 緑[G](525nm) | 21W | DC12V |
|
|
|
| DC12V | IHMA-214/142G-V | 緑[G](525nm) | 28W | DC12V |
|
|
|
| DC12V | IHMA-90/32W-V | 白[W](5000K) | 7.3W | DC12V |
|
|
|
| DC12V | IHMA-90/32R-V | 赤[R](630nm) | 6.5W | DC12V |
|
|
|
| DC12V | IHMA-90/32B-V | 青[B](465nm) | 7.3W | DC12V |
|
|
|
| DC12V | IHMA-90/32G-V | 緑[G](525nm) | 7.3W | DC12V |
|
|
|
| DC24V | IHMA-25/30GHV-V | 緑[G](525nm) | 2.7W | DC24V |
|
|
|
| DC24V | IHMA-66/60GHV-V | 緑[G](525nm) | 8W | DC24V |
|
|
|
| DC24V | IHMA-108/114GHV-V | 緑[G](525nm) | 17W | DC24V |
|
|
|
| DC24V | IHMA-150/142GHV-V | 緑[G](525nm) | 25W | DC24V |
|
|
|
| DC24V | IHMA-214/226GHV-V | 緑[G](525nm) | 43W | DC24V |
|
|
|
| DC24V | IHMA-30/66GHV-V | 緑[G](525nm) | 5W | DC24V |
|
|
|
| DC24V | IHMA-108/60GHV-V | 緑[G](525nm) | 12W | DC24V |
|
|
|
| DC24V | IHMA-150/114GHV-V | 緑[G](525nm) | 21W | DC24V |
|
|
|
| DC24V | IHMA-214/142GHV-V | 緑[G](525nm) | 28W | DC24V |
|
|
|
| DC24V | IHMA-90/32WHV-V | 白[W](5000K) | 7.3W | DC24V |
|
|
|
| DC24V | IHMA-90/32RHV-V | 赤[R](630nm) | 6.5W | DC24V |
|
|
|
| DC24V | IHMA-90/32BHV-V | 青[B](465nm) | 7.3W | DC24V |
|
|
|
| DC24V | IHMA-90/32GHV-V | 緑[G](525nm) | 7.3W | DC24V |
|
|
