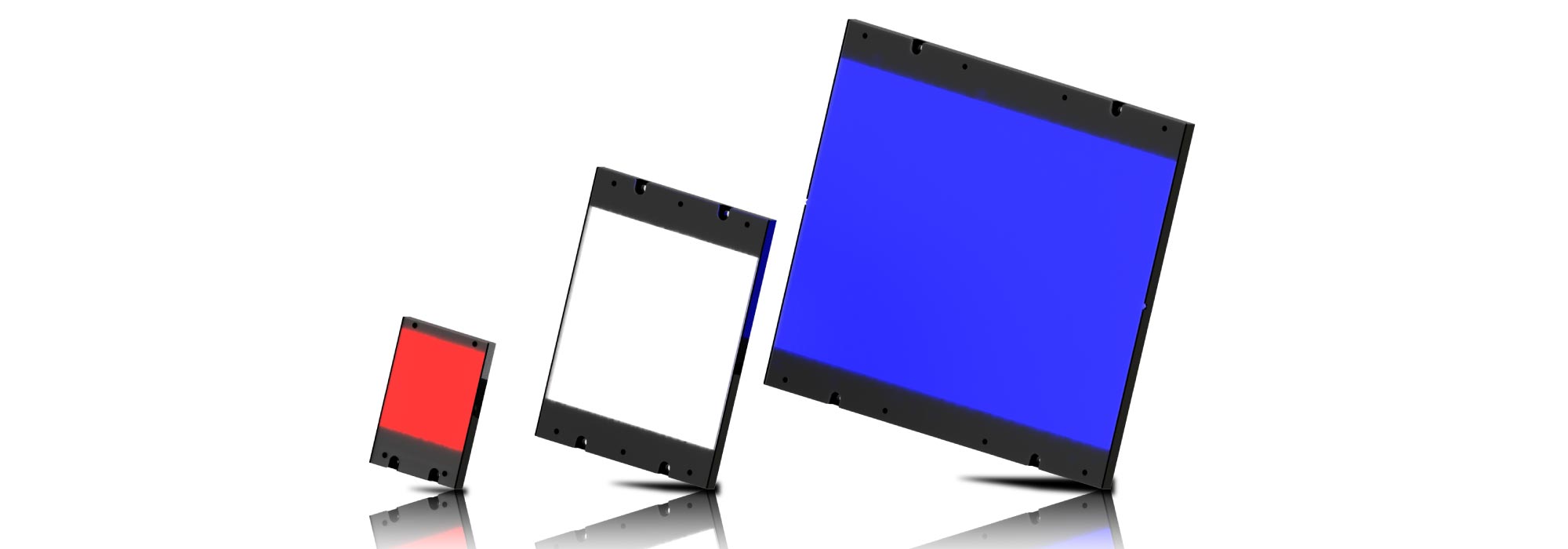

角型エッジライト照明 IFLBシリーズ
薄型・省電力の均一面発光照明
照明の高さが7.2～8.2mmと薄型の面照明。
幅方向で発光領域が最大限に取れるようにしており、
装置などで幅が狭い領域でも広い発光領域の確保が可能。
バックライト照明として幅広い外観検査にご使用頂けます。
IFLBシリーズで明るさが不足する場合は、
高輝度チップLED面照明 IHMAシリーズ、IDHMシリーズをご検討ください。

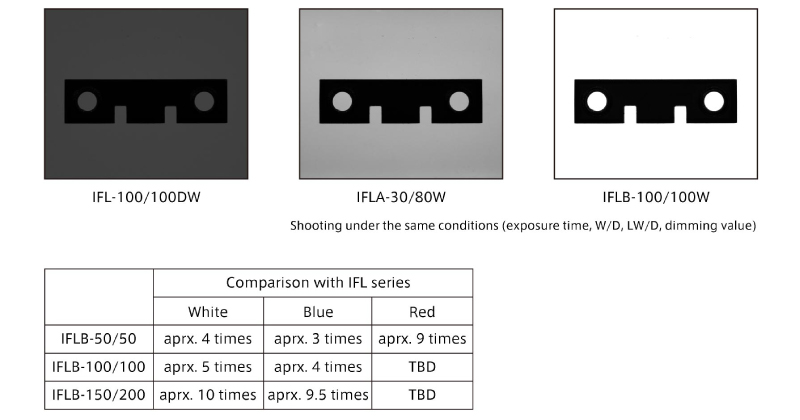

明るさ比較

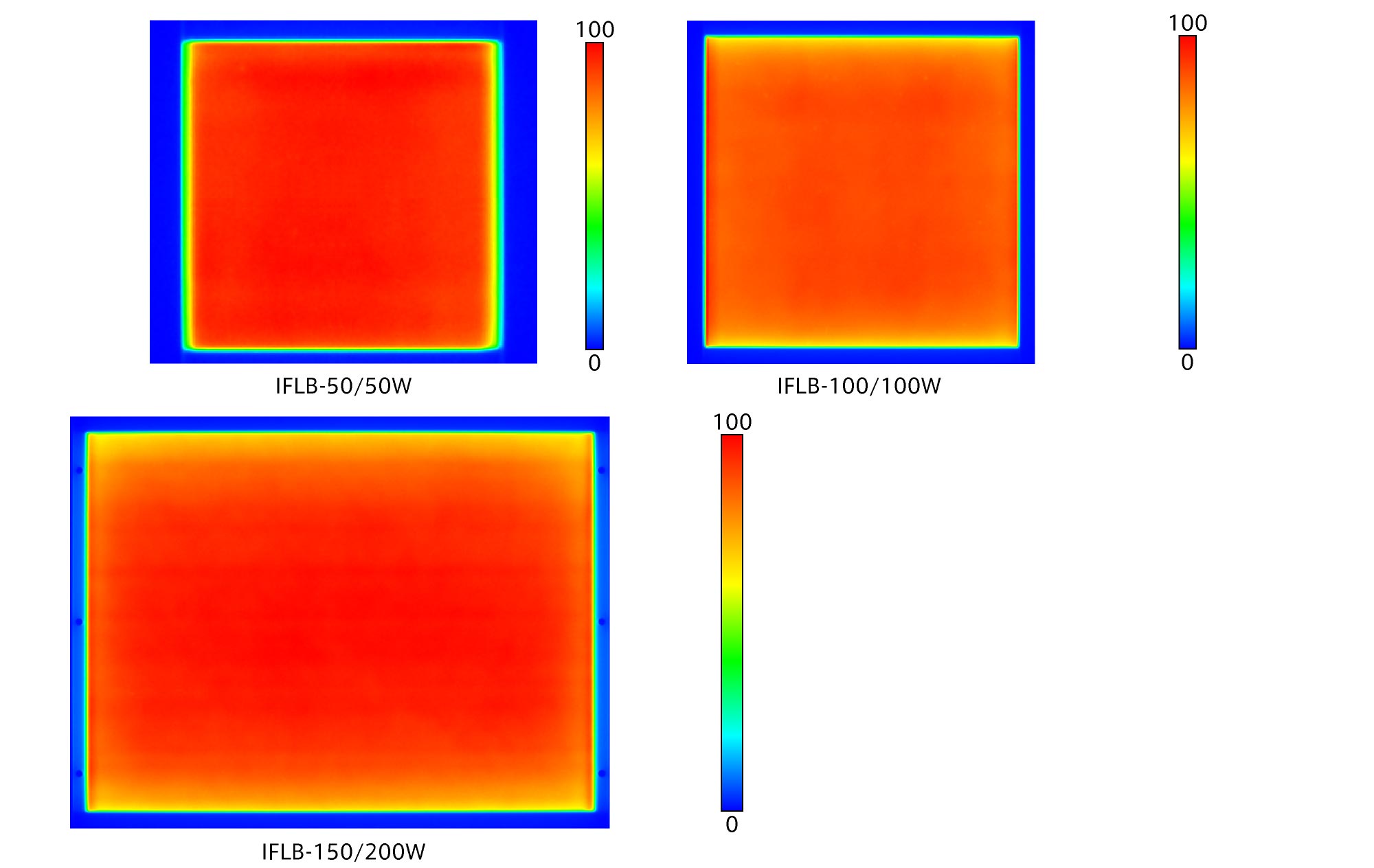

均一性比較

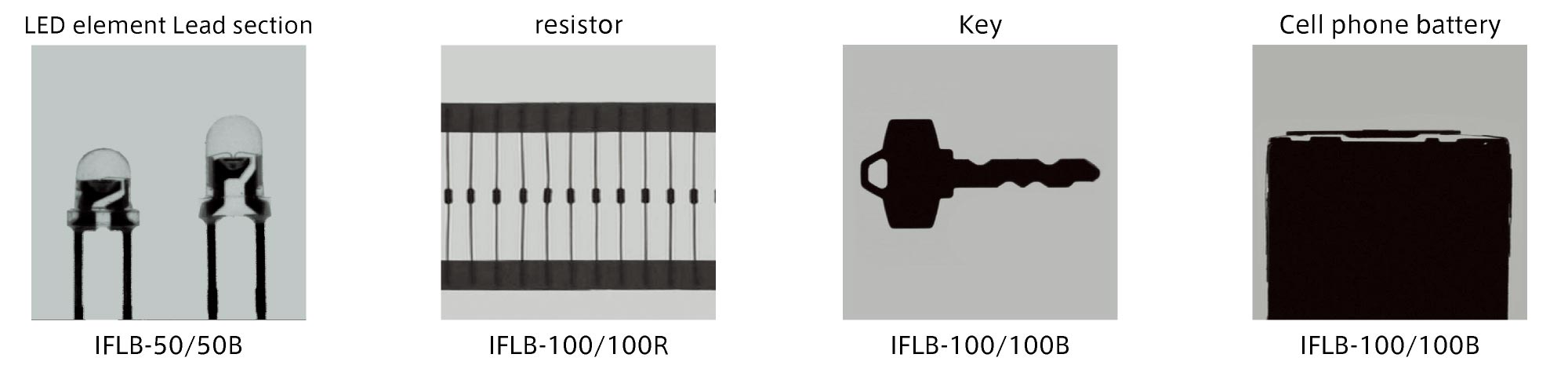

撮像例

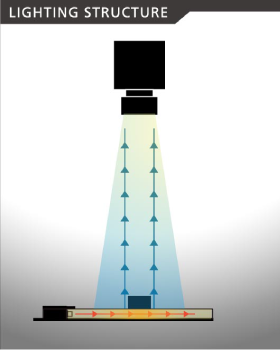

Lighting structure
| タイプ | 型 式 | その他 | 発光色 | 消費電力 | 入力電圧 | 外形図 DL | 3Dモデル DL | デモ機貸出 |
|---|---|---|---|---|---|---|---|---|
| DC12V | IFLB-50/50W | 外寸 76 × 52 mm | 白[W](4600K) | 4.4W | DC12V |
|
|
|
| DC12V | IFLB-50/50R | 外寸 76 × 52 mm | 赤[R](630nm) | 3.8W | DC12V |
|
|
|
| DC12V | IFLB-50/50B | 外寸 76 × 52 mm | 青[B](465nm) | 4.4W | DC12V |
|
|
|
| DC24V | IFLB-50/50WHV | 外寸 76 × 52 mm | 白[W](4600K) | 4.4W | DC24V |
|
|
|
| DC24V | IFLB-50/50RHV | 外寸 76 × 52 mm | 赤[R](630nm) | 3.8W | DC24V |
|
|
|
| DC24V | IFLB-50/50BHV | 外寸 76 × 52 mm | 青[B](465nm) | 4.4W | DC24V |
|
|
|
| DC12V | IFLB-100/100W | 外寸 140 × 104 mm | 白[W](4600K) | 15W | DC12V |
|
|
|
| DC12V | IFLB-100/100R | 外寸 140 × 104 mm | 赤[R](630nm) | 12W | DC12V |
|
|
|
| DC12V | IFLB-100/100B | 外寸 140 × 104 mm | 青[B](465nm) | 15W | DC12V |
|
|
|
| DC24V | IFLB-100/100WHV | 外寸 140 × 104 mm | 白[W](4600K) | 15W | DC24V |
|
|
|
| DC24V | IFLB-100/100RHV | 外寸 140 × 104 mm | 赤[R](630nm) | 12W | DC24V |
|
|
|
| DC24V | IFLB-100/100BHV | 外寸 140 × 104 mm | 青[B](465nm) | 15W | DC24V |
|
|
|
| DC12V | IFLB-150/200W | 外寸 190 × 212 mm | 白[W](4600K) | 30W | DC12V |
|
|
|
| DC12V | IFLB-150/200R | 外寸 190 × 212 mm | 赤[R](630nm) | 27W | DC12V |
|
|
|
| DC12V | IFLB-150/200B | 外寸 190 × 212 mm | 青[B](465nm) | 30W | DC12V |
|
|
|
| DC24V | IFLB-150/200WHV | 外寸 190 × 212 mm | 白[W](4600K) | 30W | DC24V |
|
|
|
| DC24V | IFLB-150/200RHV | 外寸 190 × 212 mm | 赤[R](630nm) | 27W | DC24V |
|
|
|
| DC24V | IFLB-150/200BHV | 外寸 190 × 212 mm | 青[B](465nm) | 30W | DC24V |
|
|
