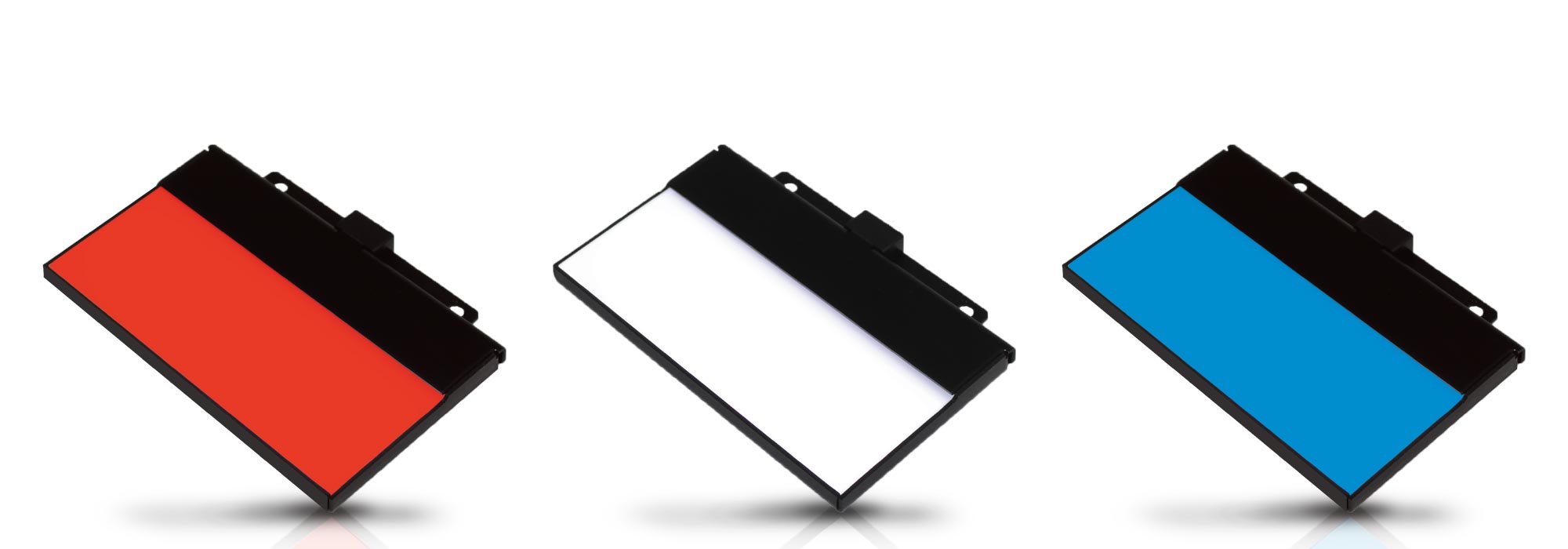

角型エッジライト照明 IFLAシリーズ

薄型・省電力・低発熱型の均一面発光照明

導光板発光方式の構造見直しにより、照明の高さが6mm以下（発光部5mm）と従来品よりさらに薄型に。

装置設置スペースを気にすることなく取り付け可能。

周囲からLEDを発光させており低電力。

バックライト照明として幅広い外観検査にご使用頂けます。

IFLAシリーズで明るさが不足する場合はIHMシリーズ、IDHMシリーズをご検討ください。

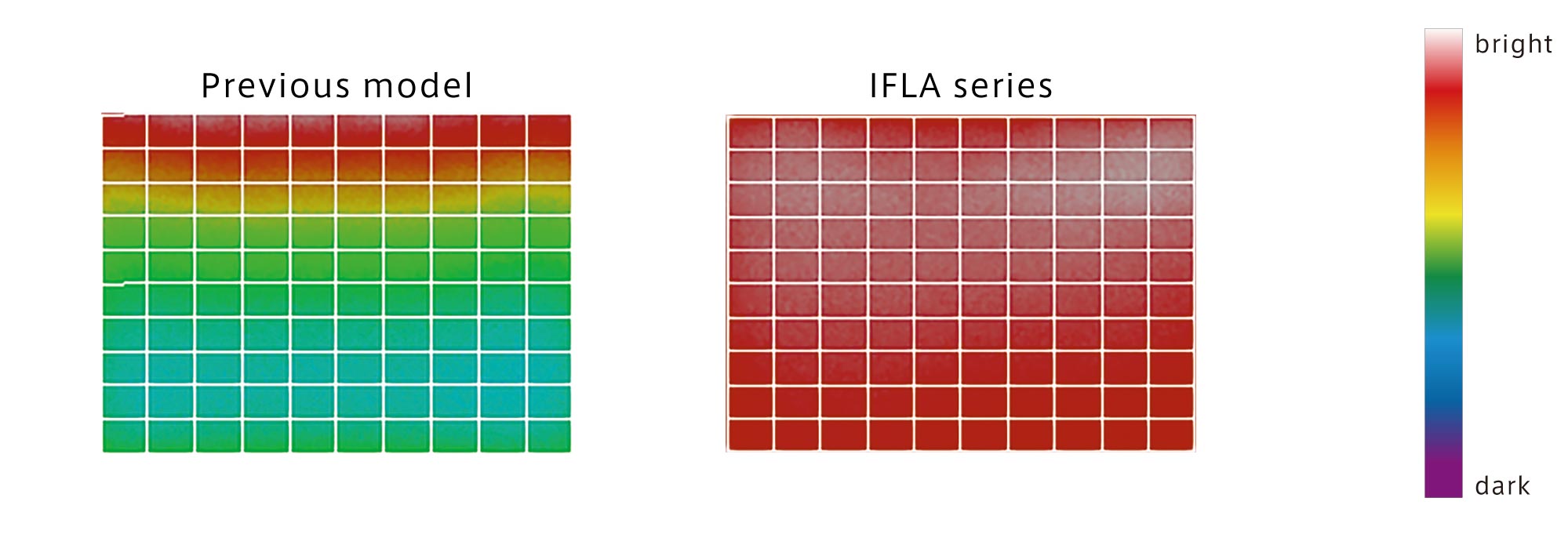

光学設計とLED素子の見直しにより均一性が大幅に改善

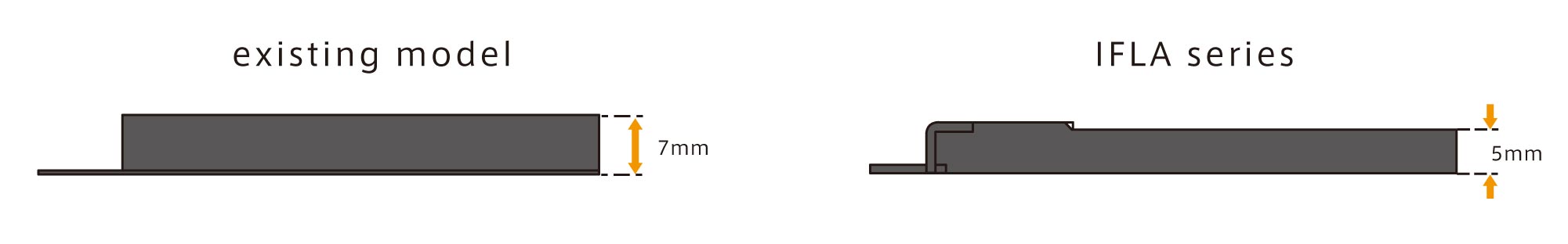

小型LEDの採用により発行面の厚み5mmを実現

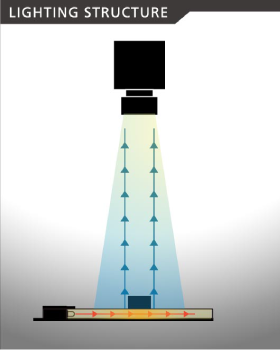

Lighting structure

タイプ	型　式	その他	発光色	消費電力	入力電圧
DC12V	IFLA-25/25R	外寸 50 × 27 mm	赤[R](633nm)	0.6W	DC12V
DC12V	IFLA-25/25W	外寸 50 × 27 mm	白[W](8800K)	0.9W	DC12V
DC12V	IFLA-25/25B	外寸 50 × 27 mm	青[B](460nm)	0.5W	DC12V
DC12V	IFLA-30/41R	外寸 55 × 43 mm	赤[R](633nm)	1.2W	DC12V
DC12V	IFLA-30/41W	外寸 55 × 43 mm	白[W](8800K)	1.7W	DC12V
DC12V	IFLA-30/41B	外寸 55 × 43 mm	青[B](460nm)	0.9W	DC12V
DC12V	IFLA-30/80R	外寸 55 × 82 mm	赤[R](633nm)	2.4W	DC12V
DC12V	IFLA-30/80W	外寸 55 × 82 mm	白[W](8800K)	2.6W	DC12V
DC12V	IFLA-30/80B	外寸 55 × 82 mm	青[B](460nm)	1.7W	DC12V
DC24V	IFLA-2525RHV	外寸 50 × 27 mm	赤[R](633nm)	1.2W	DC24V
DC24V	IFLA-2525WHV	外寸 50 × 27 mm	白[W](8800K)	0.9W	DC24V
DC24V	IFLA-2525BHV	外寸 50 × 27 mm	青[B](460nm)	0.9W	DC24V
DC24V	IFLA-3041RHV	外寸 55 × 43 mm	赤[R](633nm)	1.2W	DC24V
DC24V	IFLA-3041WHV	外寸 55 × 43 mm	白[W](8800K)	1.7W	DC24V
DC24V	IFLA-3041BHV	外寸 55 × 43 mm	青[B](460nm)	0.9W	DC24V
DC24V	IFLA-3080RHV	外寸 55 × 82 mm	赤[R](633nm)	2.4W	DC24V
DC24V	IFLA-3080WHV	外寸 55 × 82 mm	白[W](8800K)	2.6W	DC24V
DC24V	IFLA-3080BHV	外寸 55 × 82 mm	青[B](460nm)	1.7W	DC24V
DC12V	IFLA-25/25RGB	外寸 50 × 27 mm	(R:633nm / G:521nm / B:460nm)	R:0.3W / G:0.3W / B:0.3W	DC12V
DC12V	IFLA-30/41RGB	外寸 55 × 43 mm	(R:633nm / G:521nm / B:460nm)	R:0.5W / G:0.5W / B:0.5W	DC12V
DC12V	IFLA-30/80RGB	外寸 55 × 82 mm	(R:633nm / G:521nm / B:460nm)	R:1W / G:1W / B:1W	DC12V
DC24V	IFLA-3041RGBHV	外寸 55 × 43 mm	(R:633nm / G:521nm / B:460nm)	R:0.5W / G:0.5W / B:0.5W	DC24V
DC24V	IFLA-3080RGBHV	外寸 55 × 82 mm	(R:633nm / G:521nm / B:460nm)	R:1W / G:1W / B:1W	DC24V
