発光色：白色(DW/W)、青色(B) 2025年3月28日生産終了→推奨代替品：IHMA series
発光色：緑色(G) 2025年3月28日生産終了→推奨代替品：IDHM series

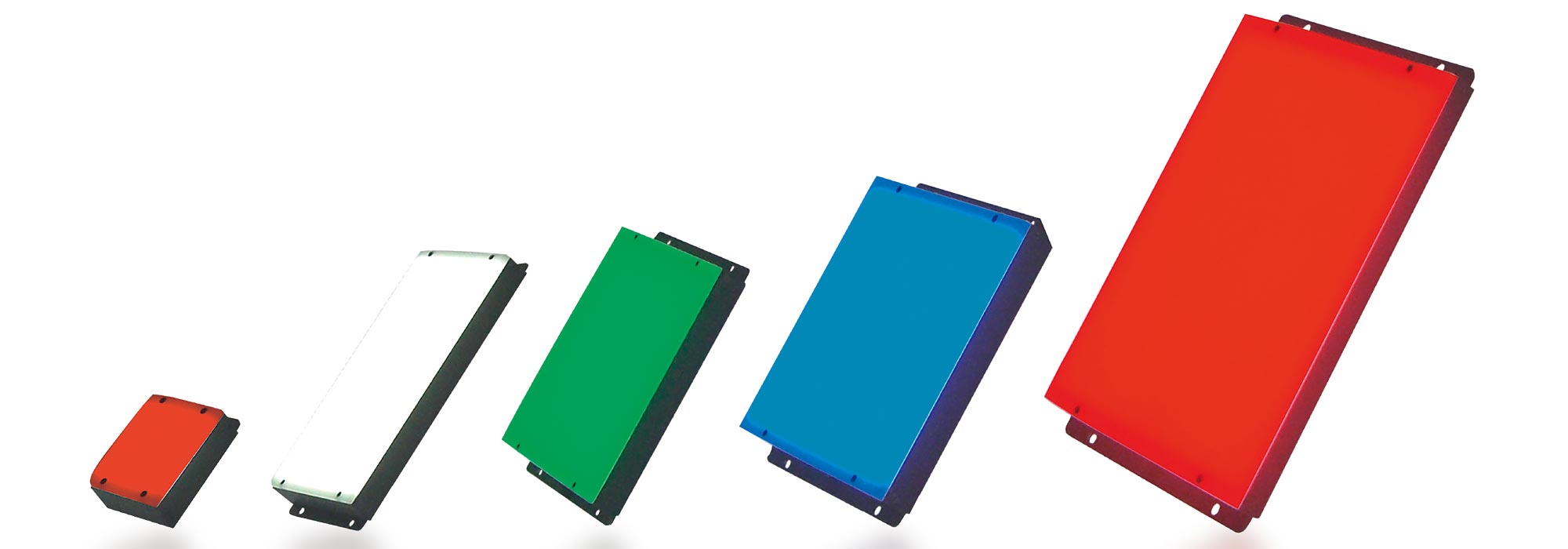

高輝度チップLED面照明 IDHMシリーズ
高輝度・高均一の薄型面発光
バックライト照明として幅広い外観検査に使用可能。
チップLEDを高密度に配列しているのでIFLシリーズより高輝度高均一。
サイズは30mm×30mmサイズの倍数で製作可能とバリエーションを豊富に用意。
200mm×200mmサイズ以上の大型バックライト照明が必要な場合はIFPAシリーズをご検討下さい。

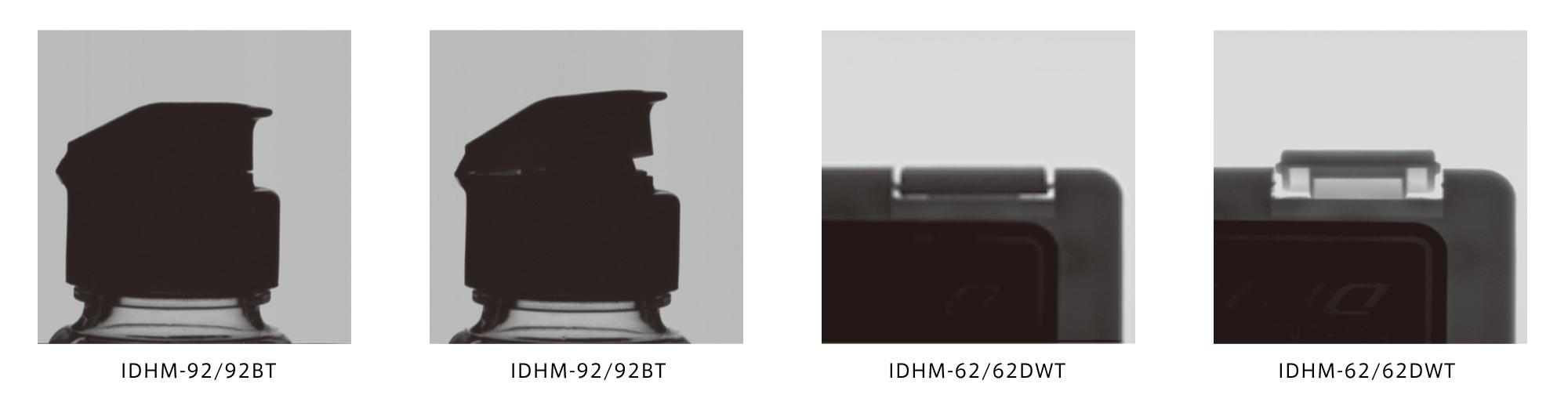

効果
背面からの高輝度均一照射で鮮明なシルエット画像が得られます。

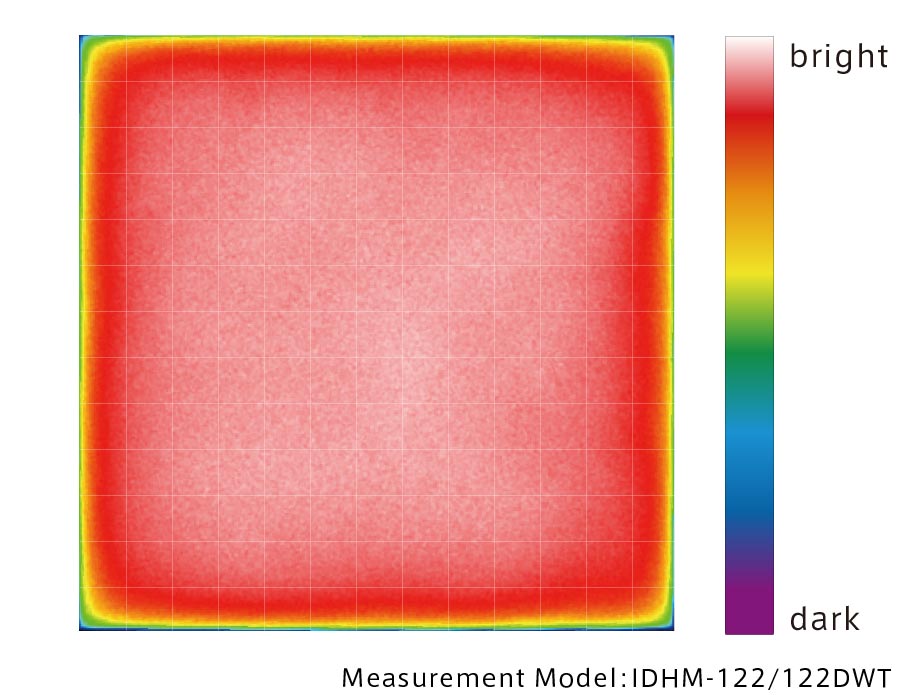

照度分布図（参考値）
エッジ部を除き柔らかな均一性を保っています。 測定機種：IDHM-122/122DWT

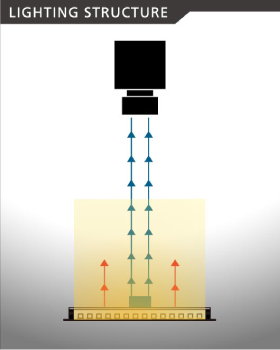

Lighting structure
| タイプ | 型 式 | 発光色 | 消費電力 | 入力電圧 | 外形図 DL | 3Dモデル DL | デモ機貸出 |
|---|---|---|---|---|---|---|---|
| DC12V | IDHM-32/32BT | 青[B](470nm) | 1.8W | DC12V |
|
|
|
| DC12V | IDHM-32/32GT | 緑[G](525nm) | 1.8W | DC12V |
|
|
|
| DC12V | IDHM-32/32DWT | 白[DW](TBD) | 1.8W | DC12V |
|
|
|
| DC12V | IDHM-32/32HRT | 赤[R](635nm) | 1.5W | DC12V |
|
|
|
| DC12V | IDHM-32/62BT | 青[B](470nm) | 3.6W | DC12V |
|
|
|
| DC12V | IDHM-32/62GT | 緑[G](525nm) | 3.6W | DC12V |
|
|
|
| DC12V | IDHM-32/62DWT | 白[DW](TBD) | 3.6W | DC12V |
|
|
|
| DC12V | IDHM-32/62HRT | 赤[R](635nm) | 2.9W | DC12V |
|
|
|
| DC12V | IDHM-32/92BT | 青[B](470nm) | 5.4W | DC12V |
|
|
|
| DC12V | IDHM-32/92GT | 緑[G](525nm) | 5.4W | DC12V |
|
|
|
| DC12V | IDHM-32/92DWT | 白[DW](TBD) | 5.4W | DC12V |
|
|
|
| DC12V | IDHM-32/92HRT | 赤[R](635nm) | 4.4W | DC12V |
|
|
|
| DC24V | IDHM-3292WHVT | 白[W](TBD) | 5.4W | DC24V |
|
|
|
| DC24V | IDHM-3292RHVT | 赤[R](635nm) | 4.4W | DC24V |
|
|
|
| DC24V | IDHM-3292BHVT | 青[B](470nm) | 5.4W | DC24V |
|
|
|
| DC24V | IDHM-3292GHVT | 緑[G](525nm) | 5.4W | DC24V |
|
|
|
| DC12V | IDHM-32/122BT | 青[B](470nm) | 7.2W | DC12V |
|
|
|
| DC12V | IDHM-32/122GT | 緑[G](525nm) | 7.2W | DC12V |
|
|
|
| DC12V | IDHM-32/122DWT | 白[DW](TBD) | 7.2W | DC12V |
|
|
|
| DC12V | IDHM-32/122HRT | 赤[R](635nm) | 5.8W | DC12V |
|
|
|
| DC24V | IDHM-32122WHVT | 白[W](TBD) | 7.2W | DC24V |
|
|
|
| DC24V | IDHM-32122RHVT | 赤[R](635nm) | 5.8W | DC24V |
|
|
|
| DC24V | IDHM-32122BHVT | 青[B](470nm) | 7.2W | DC24V |
|
|
|
| DC24V | IDHM-32122GHVT | 緑[G](525nm) | 7.2W | DC24V |
|
|
|
| DC12V | IDHM-62/62BT | 青[B](470nm) | 7.2W | DC12V |
|
|
|
| DC12V | IDHM-62/62GT | 緑[G](525nm) | 7.2W | DC12V |
|
|
|
| DC24V | IDHM-6262WHVT | 白[W](TBD) | 7.2W | DC24V |
|
|
|
| DC24V | IDHM-6262RHVT | 赤[R](635nm) | 5.8W | DC24V |
|
|
|
| DC12V | IDHM-62/92BT | 青[B](470nm) | 10.8W | DC12V |
|
|
|
| DC12V | IDHM-62/92GT | 緑[G](525nm) | 10.8W | DC12V |
|
|
|
| DC12V | IDHM-62/92DWT | 白[DW](TBD) | 10.8W | DC12V |
|
|
|
| DC12V | IDHM-62/92HRT | 赤[R](635nm) | 8.7W | DC12V |
|
|
|
| DC24V | IDHM-6292WHVT | 白[W](TBD) | 10.8W | DC24V |
|
|
|
| DC24V | IDHM-6292RHVT | 赤[R](635nm) | 8.7W | DC24V |
|
|
|
| DC12V | IDHM-62/122BT | 青[B](470nm) | 14.4W | DC12V |
|
|
|
| DC12V | IDHM-62/122GT | 緑[G](525nm) | 14.4W | DC12V |
|
|
|
| DC12V | IDHM-62/122DWT | 白[DW](TBD) | 14.4W | DC12V |
|
|
|
| DC12V | IDHM-62/122HRT | 赤[R](635nm) | 11.6W | DC12V |
|
|
|
| DC24V | IDHM-62122WHVT | 白[W](TBD) | 14.4W | DC24V |
|
|
|
| DC12V | IDHM-92/92BT | 青[B](470nm) | 16.2W | DC12V |
|
|
|
| DC12V | IDHM-92/92GT | 緑[G](525nm) | 16.2W | DC12V |
|
|
|
| DC24V | IDHM-9292RHVT | 赤[R](635nm) | 13.0W | DC24V |
|
|
|
| DC12V | IDHM-92/92DWT | 白[DW](TBD) | 16.2W | DC12V |
|
|
|
| DC12V | IDHM-92/92HRT | 赤[R](635nm) | 13.0W | DC12V |
|
|
|
| DC24V | IDHM-9292WHVT | 白[W](TBD) | 16.2W | DC24V |
|
|
|
| DC12V | IDHM-92/122BT | 青[B](470nm) | 21.6W | DC12V |
|
|
|
| DC12V | IDHM-92/122GT | 緑[G](525nm) | 21.6W | DC12V |
|
|
|
| DC24V | IDHM-92122WHVT | 白[W](TBD) | 21.6W | DC24V |
|
|
|
| DC12V | IDHM-92/122DWT | 白[DW](TBD) | 21.6W | DC12V |
|
|
|
| DC12V | IDHM-92/122HRT | 赤[R](635nm) | 17.3W | DC12V |
|
|
|
| DC24V | IDHM-92122RHVT | 赤[R](635nm) | 17.3W | DC24V |
|
|
|
| DC12V | IDHM-122/122BT | 青[B](470nm) | 28.8W | DC12V |
|
|
|
| DC12V | IDHM-122/122GT | 緑[G](525nm) | 28.8W | DC12V |
|
|
|
| DC24V | IDHM-122122RHVT | 赤[R](635nm) | 23.1W | DC24V |
|
|
|
| DC12V | IDHM-62/62DWT | 白[DW](TBD) | 7.2W | DC12V |
|
|
|
| DC12V | IDHM-62/62HRT | 赤[R](635nm) | 5.8W | DC12V |
|
|
|
| DC12V | IDHM-122/122DWT | 白[DW](TBD) | 28.8W | DC12V |
|
|
|
| DC12V | IDHM-122/122HRT | 赤[R](635nm) | 23.1W | DC12V |
|
|
|
| DC24V | IDHM-122122WHVT | 白[W](TBD) | 28.8W | DC24V |
|
|
|
| DC24V | IDHM-122122BHVT | 青[B](470nm) | 28.8W | DC24V |
|
|
|
| DC24V | IDHM-122122GHVT | 緑[G](525nm) | 28.8W | DC24V |
|
|
|
| DC24V | IDHM-3232WHVT | 白[W](TBD) | 1.8W | DC24V |
|
|
|
| DC24V | IDHM-3232RHVT | 赤[R](635nm) | 1.5W | DC24V |
|
|
|
| DC24V | IDHM-3232BHVT | 青[B](470nm) | 1.8W | DC24V |
|
|
|
| DC24V | IDHM-3232GHVT | 緑[G](525nm) | 1.8W | DC24V |
|
|
|
| DC24V | IDHM-6262BHVT | 青[B](470nm) | 7.2W | DC24V |
|
|
|
| DC24V | IDHM-6262GHVT | 緑[G](525nm) | 7.2W | DC24V |
|
|
|
| DC24V | IDHM-3262WHVT | 白[W](TBD) | 3.6W | DC24V |
|
|
|
| DC24V | IDHM-3262RHVT | 赤[R](635nm) | 2.9W | DC24V |
|
|
|
| DC24V | IDHM-3262BHVT | 青[B](470nm) | 3.6W | DC24V |
|
|
|
| DC24V | IDHM-3262GHVT | 緑[G](525nm) | 3.6W | DC24V |
|
|
|
| DC24V | IDHM-62122RHVT | 赤[R](635nm) | 11.6W | DC24V |
|
|
|
| DC24V | IDHM-62122BHVT | 青[B](470nm) | 14.4W | DC24V |
|
|
|
| DC24V | IDHM-62122GHVT | 緑[G](525nm) | 14.4W | DC24V |
|
|
|
| DC24V | IDHM-9292BHVT | 青[B](470nm) | 16.2W | DC24V |
|
|
|
| DC24V | IDHM-9292GHVT | 緑[G](525nm) | 16.2W | DC24V |
|
|
|
| DC24V | IDHM-6292BHVT | 青[B](470nm) | 10.8W | DC24V |
|
|
|
| DC24V | IDHM-6292GHVT | 緑[G](525nm) | 10.8W | DC24V |
|
|
|
| DC24V | IDHM-92122BHVT | 青[B](470nm) | 21.6W | DC24V |
|
|
|
| DC24V | IDHM-92122GHVT | 緑[G](525nm) | 21.6W | DC24V |
|
|
|
| DC12V | IDHM-32/36RGB |  (TBD)
| R:1.2W , G:1.2W , B:1.2W | DC12V |
|
|
|
| DC12V | IDHM-45/45RGB | (TBD)
| R:1.5W , G:2.0W , B:2.0W | DC12V |
|
|
|
| DC12V | IDHM-55/55RGB | (TBD)
| R:2.2W , G:2.9W , B:2.9W | DC12V |
|
|
|
| DC12V | IDHM-100/100RGB | (R:635nm / G:525nm / B:465nm)
| 13.8W | DC12V |
|
|
