LANケーブル1本で照明とカメラを同時制御

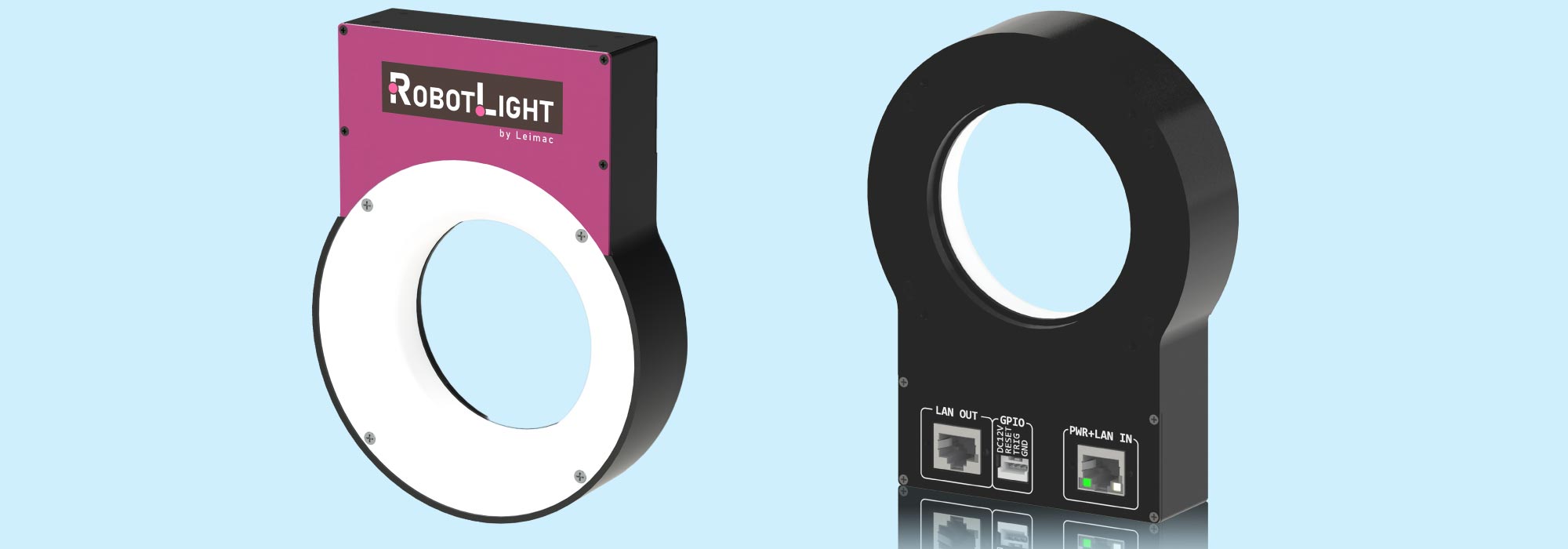

リング照明、トリガ分配器が一体構成
PoE給電によって使用可能。
照明からカメラへの給電が可能で、カメラとの同期点灯が可能。
発光色は白・赤・青をラインアップ。

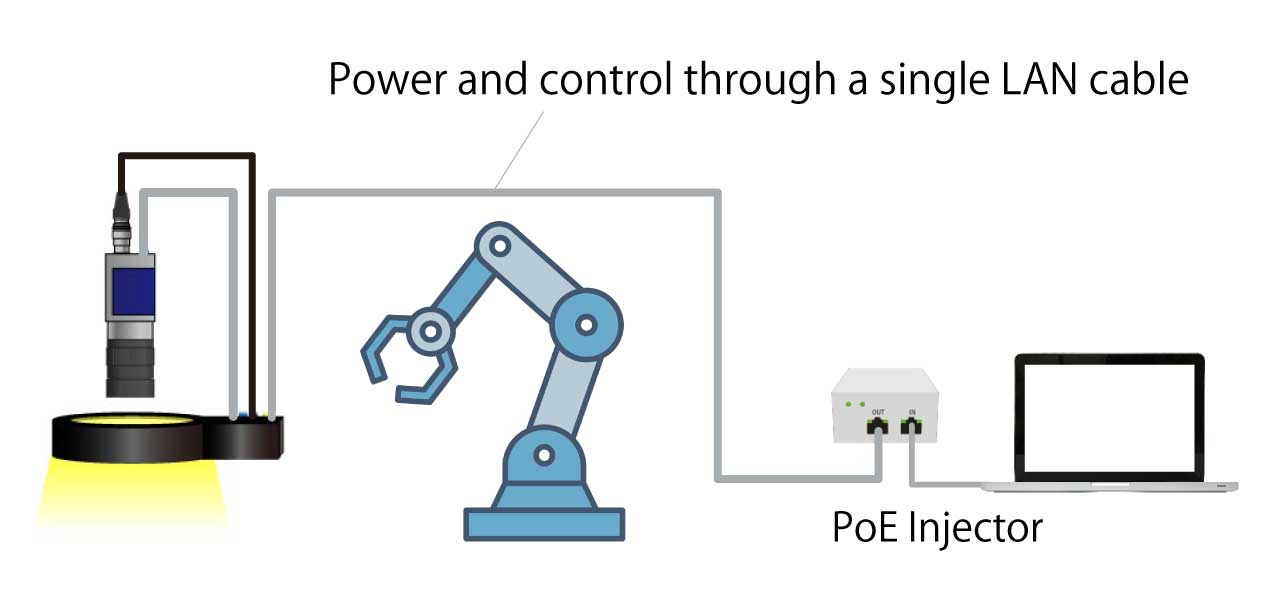

ロボットアーム先端までLANケーブル1本で接続可能
PoEインジェクタを使用することで、LANケーブル1本でデータ通信、信号の送受信、さらに給電まで行うことができます。
IRLMARとカメラは近い位置で配線およびトリガ同期が可能です。ロボットアームの先端などに設置する場合でも、LANケーブル1本で接続できるため、配線をシンプルかつ軽量化できます。

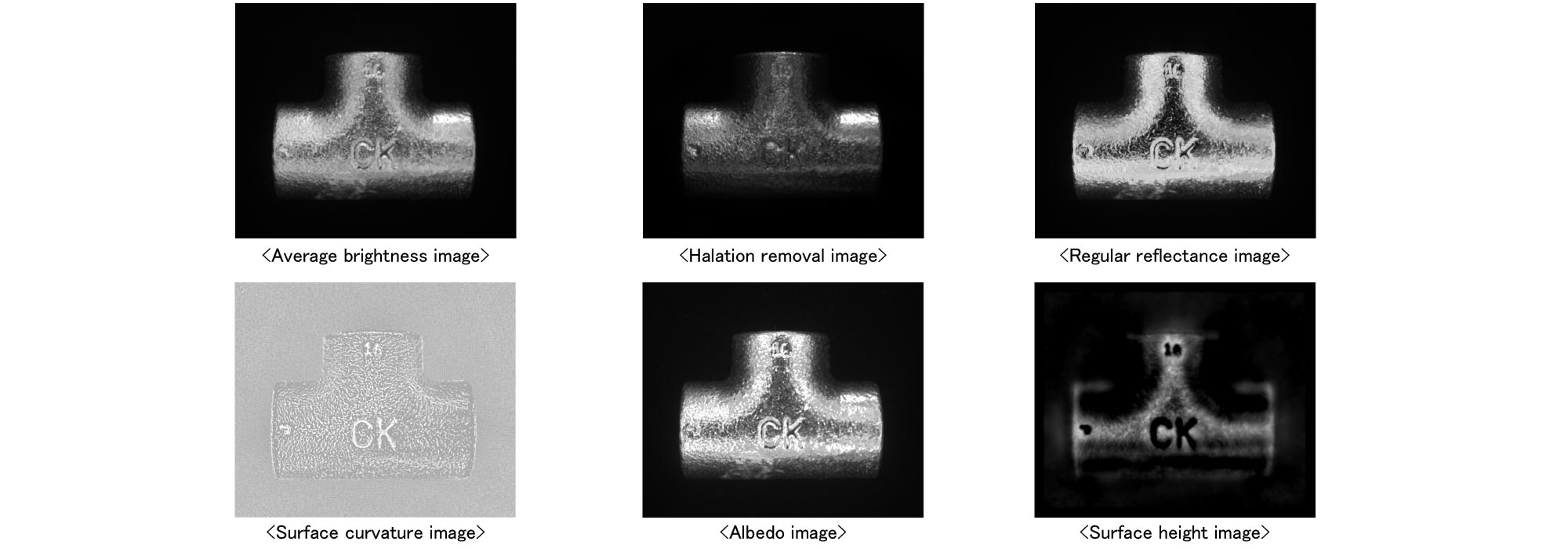

画像合成例
８CH分割仕様照明を用いて、撮像した８枚の画像を合成することで【平均輝度画像】【ハレーション除去画像】【正反射率画像】【表面曲率画像】【アルベド画像】【表面高さ画像】等の画像を生成し、ご希望の検査内容に最も良い合成画像で画像処理をすることができます。
使用例
ロボットライト®は、セイコーエプソン様の産業用ロボットに接続することができます。
セイコーエプソン様では、自社製オプション機器に加え、エプソンロボットで使用可能な他社製品もオプション機器として紹介されています。
エプソンロボット 対応オプションサイトはコチラ
エプソンロボットサイトはコチラ

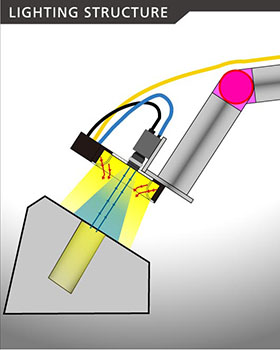

Lighting structure

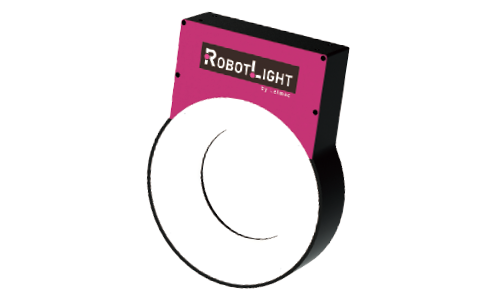

| タイプ | 型 式 | 発光色 | 消費電力 | 入力電圧 | 外形図 DL | 3Dモデル DL | デモ機貸出 |
|---|---|---|---|---|---|---|---|
| 1CH | IRLMAR-80W | 白[W](7000K) | - | PoE給電（DC48V：IEEE802.3af） |
|
|
|
| 1CH | IRLMAR-80R | 赤[R](630nm) | - | PoE給電（DC48V：IEEE802.3af） |
|
|
|
| 1CH | IRLMAR-80B | 青[B](465nm) | - | PoE給電（DC48V：IEEE802.3af） |
|
|
|
| 1CH | IRLMAR-110W | 白[W](7000K) | 6.7W | PoE給電（DC48V：IEEE802.3af） |
|
|
|
| 1CH | IRLMAR-110R | 赤[R](630nm) | 6.6W | PoE給電（DC48V：IEEE802.3af） |
|
|
|
| 1CH | IRLMAR-110B | 青[B](465nm) | 6.2W | PoE給電（DC48V：IEEE802.3af） |
|
|
|
| 8CH | IRLMAR-80W-8ch | 白[W](7000K) | - | PoE給電（DC48V：IEEE802.3af） |
|
|
|
| 8CH | IRLMAR-80R-8ch | 赤[R](630nm) | - | PoE給電（DC48V：IEEE802.3af） |
|
|
|
| 8CH | IRLMAR-80B-8ch | 青[B](465nm) | - | PoE給電（DC48V：IEEE802.3af） |
|
|
|
| 8CH | IRLMAR-110W-8ch | 白[W](7000K) | 1.9W / ch | PoE給電（DC48V：IEEE802.3af） |
|
|
|
| 8CH | IRLMAR-110R-8ch | 赤[R](630nm) | 1.4W / ch | PoE給電（DC48V：IEEE802.3af） |
|
|
|
| 8CH | IRLMAR-110B-8ch | 青[B](465nm) | 1.8W / ch | PoE給電（DC48V：IEEE802.3af） |
|
|
