発光色：赤色(R) 2025年3月31日生産終了→後継機：赤色(DR)

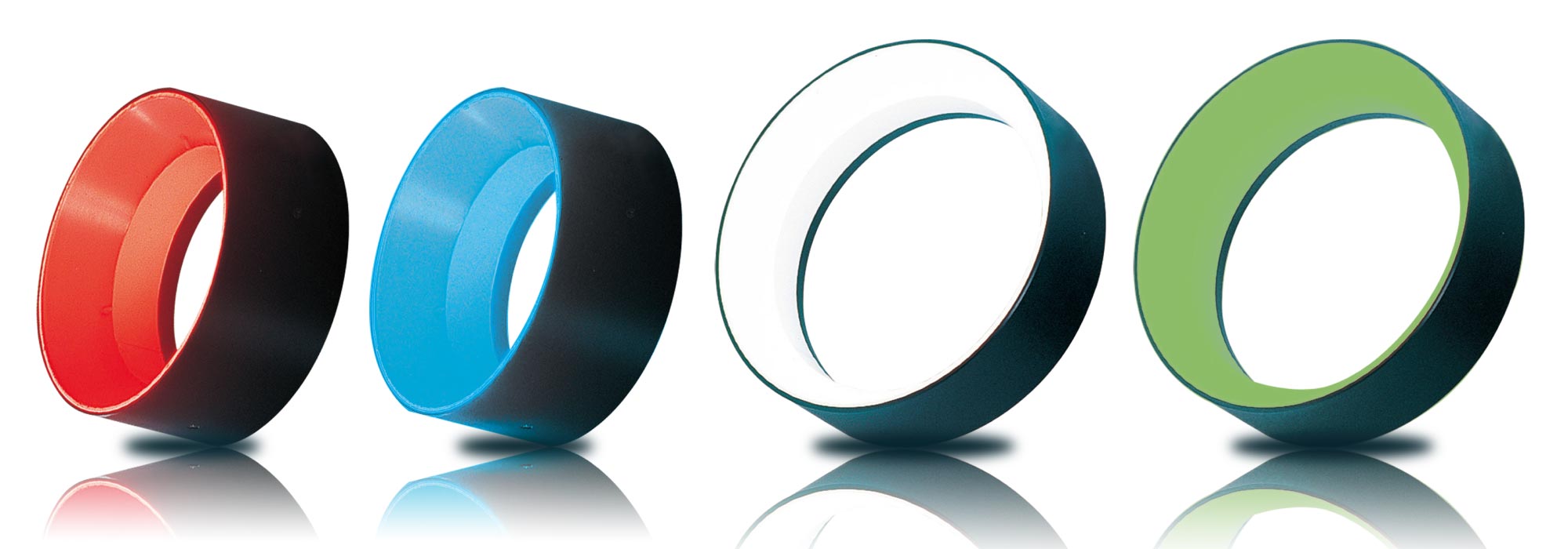

無影リング照明 IPRシリーズ
光沢ワークや凹凸ワークを均一照射
リング型導光板の周囲にLEDを実装した間接光照明。
ワークにLED素子が写りこみにくい構造となっており、瓶の口のような光沢あるワークの外観検査に最適。
間接光で均一に照射するので凹凸ワークにも有効。

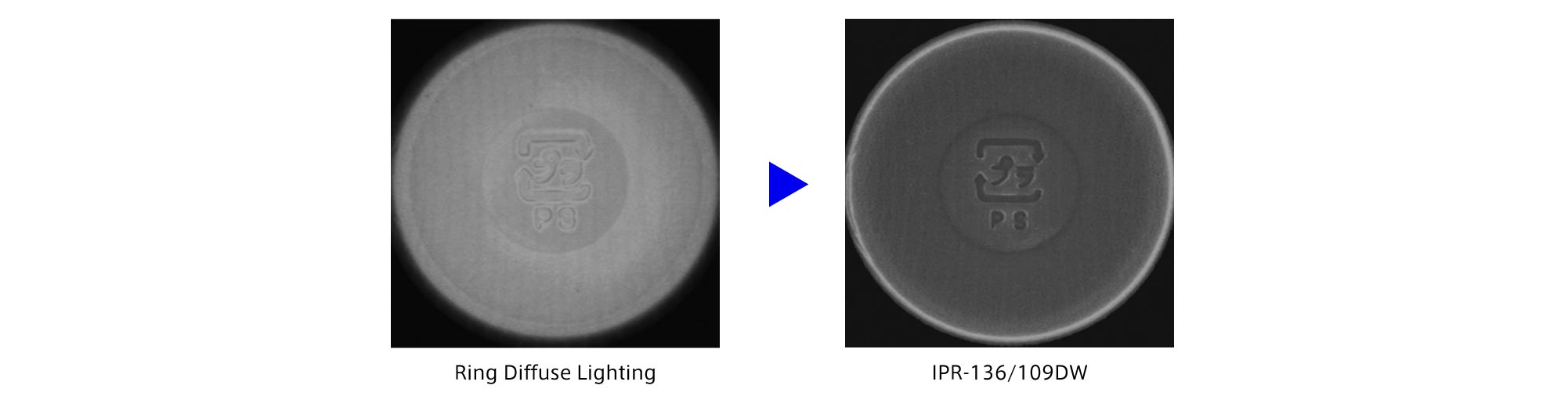

効果
間接的な光を照射することでハレーションを抑えることができます。
WDの可変で均一照射面の移動が可能です。
測定機種：IPR-136/109DW
WD：10mm
| タイプ | 型 式 | その他 | 発光色 | 消費電力 | 入力電圧 | 外形図 DL | 3Dモデル DL | デモ機貸出 |
|---|---|---|---|---|---|---|---|---|
| DC12V | IPR-100/73R | 外寸 Φ100 mm、内寸 Φ73 mm | 赤[R](660nm) | 5.3W | DC12V |
|
|
|
| DC12V | IPR-100/73B | 外寸 Φ100 mm、内寸 Φ73 mm | 青[B](470nm) | 8.0W | DC12V |
|
|
|
| DC12V | IPR-100/73G | 外寸 Φ100 mm、内寸 Φ73 mm | 緑[G](525nm) | 8.0W | DC12V |
|
|
|
| DC24V | IPR-10073RHV | 外寸 Φ100 mm、内寸 Φ73 mm | 赤[R](660nm) | 5.3W | DC24V |
|
|
|
| DC24V | IPR-10073WHV | 外寸 Φ100 mm、内寸 Φ73 mm | 白[W](7000K) | 8.0W | DC24V |
|
|
|
| DC12V | IPR-100/73DW | 外寸 Φ100 mm、内寸 Φ73 mm | 白[DW](7000K) | 8.0W | DC12V |
|
|
|
| DC24V | IPR-10073BHV | 外寸 Φ100 mm、内寸 Φ73 mm | 白[B](7000K) | 8.0W | DC24V |
|
|
|
| DC12V | IPR-136/109R | 外寸 Φ136 mm、内寸 Φ109 mm | 赤[R](660nm) | 7.2W | DC12V |
|
|
|
| DC12V | IPR-136/109G | 外寸 Φ136 mm、内寸 Φ109 mm | 緑[G](525nm) | 10.8W | DC12V |
|
|
|
| DC12V | IPR-136/109B | 外寸 Φ136 mm、内寸 Φ109 mm | 青[B](470nm) | 10.8W | DC12V |
|
|
|
| DC24V | IPR-136109RHV | 外寸 Φ136 mm、内寸 Φ109 mm | 赤[R](660nm) | 7.2W | DC24V |
|
|
|
| DC24V | IPR-136109WHV | 外寸 Φ136 mm、内寸 Φ109 mm | 白[W](7000K) | 10.8W | DC24V |
|
|
|
| DC12V | IPR-136/109DW | 外寸 Φ136 mm、内寸 Φ109 mm | 白[DW](7000K) | 10.8W | DC12V |
|
|
|
| DC24V | IPR-136109BHV | 外寸 Φ136 mm、内寸 Φ109 mm | 青[B](470nm) | 10.8W | DC24V |
|
|
|
| DC24V | IPR-136109GHV | 外寸 Φ136 mm、内寸 Φ109 mm | 緑[G](525nm) | 10.8W | DC24V |
|
|
|
| DC12V | IPR-180/153R | 外寸 Φ180 mm、内寸 Φ153 mm | 赤[R](660nm) | 10.4W | DC12V |
|
|
|
| DC12V | IPR-180/153B | 外寸 Φ180 mm、内寸 Φ153 mm | 青[B](470nm) | 15.5W | DC12V |
|
|
|
| DC12V | IPR-180/153G | 外寸 Φ180 mm、内寸 Φ153 mm | 緑[G](525nm) | 15.5W | DC12V |
|
|
|
| DC24V | IPR-180153RHV | 外寸 Φ180 mm、内寸 Φ153 mm | 赤[R](660nm) | 10.1W | DC24V |
|
|
|
| DC24V | IPR-180153WHV | 外寸 Φ180 mm、内寸 Φ153 mm | 白[W](7000K) | 15.2W | DC24V |
|
|
|
| DC12V | IPR-180/153DW | 外寸 Φ180 mm、内寸 Φ153 mm | 白[DW](7000K) | 15.5W | DC12V |
|
|
|
| DC24V | IPR-180153BHV | 外寸 Φ180 mm、内寸 Φ153 mm | 青[B](470nm) | 15.2W | DC24V |
|
|
|
| DC24V | IPR-10073GHV | 外寸 Φ100 mm、内寸 Φ73 mm | 緑[G](525nm) | 8.0W | DC24V |
|
|
|
| DC24V | IPR-180153GHV | 外寸 Φ180 mm、内寸 Φ153 mm | 緑[G](525nm) | 15.2W | DC24V |
|
|
|
| DC12V | IPR-100/73DR | 外寸 Φ100 mm、内寸 Φ73 mm | 赤[DR](635nm) | 7.8W | DC12V |
|
|
|
| DC24V | IPR-10073DRHV | 外寸 Φ100 mm、内寸 Φ73 mm | 赤[DR](635nm) | 7.8W | DC24V |
|
|
|
| DC12V | IPR-180/153DR | 外寸 Φ180 mm、内寸 Φ153 mm | 赤[DR](635nm) | 15W | DC12V |
|
|
|
| DC24V | IPR-180153DRHV | 外寸 Φ180 mm、内寸 Φ153 mm | 赤[DR](635nm) | 15W | DC24V |
|
|
|
| DC12V | IPR-136/109DR | 外寸 Φ136 mm、内寸 Φ109 mm | 赤[DR](635nm) | 10.8W | DC12V |
|
|
|
| DC24V | IPR-136109DRHV | 外寸 Φ136 mm、内寸 Φ109 mm | 赤[DR](635nm) | 10.8W | DC24V |
|
|
