薄型マルチポジションリング照明 IMAR-LAシリーズ
ローアングル寄りの光学特性を持ち、近距離照射に最適なマルチポジションリング照明
真横からの照射や、ローアングルからの照射が可能です。
サイズは外径φ80mm、φ100mm、φ140mm、φ170mm、φ210mmの5機種。

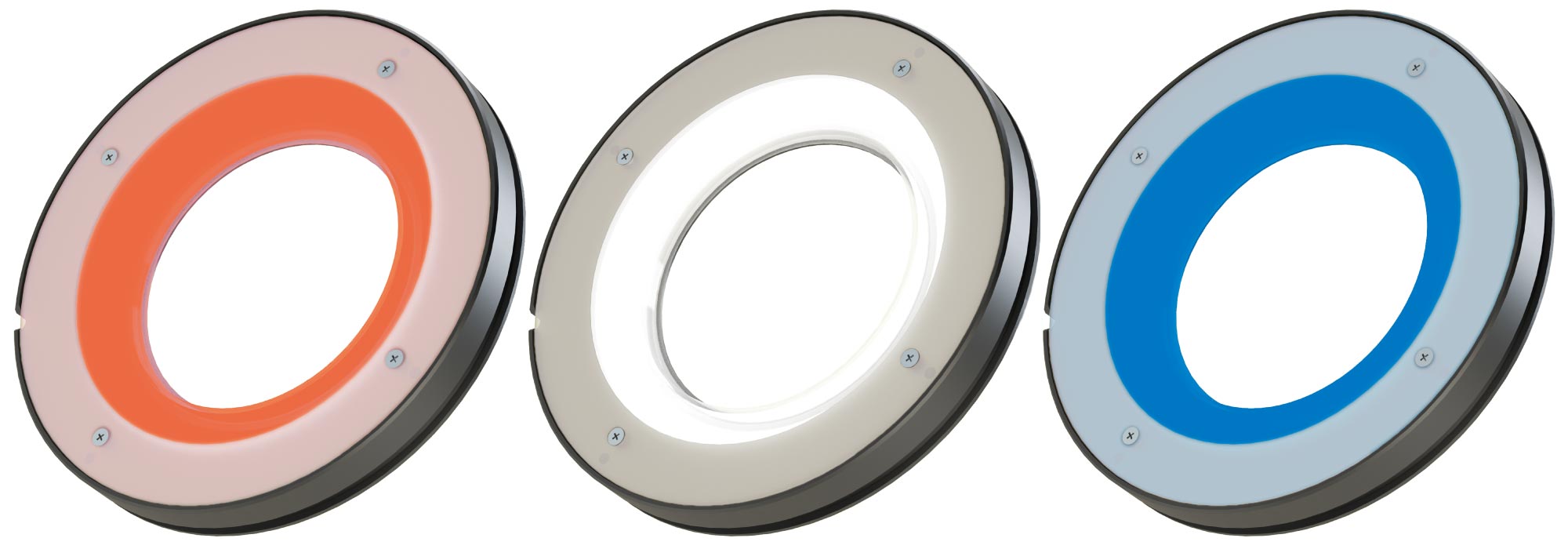

発光色は白・赤・青をラインアップ。
より薄く、より軽いマルチアングル照明

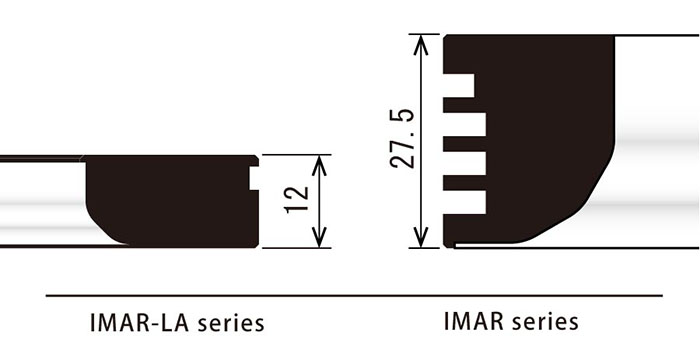

IMAR-LAシリーズは、従来品のIMARシリーズなどと比べ、高さが12㎜と半分以下の薄型筐体となりました。
質量もIMAR-LA100で100gと、近似サイズのIMAR-110Dの220gと比べて半分以下と軽量化しています。

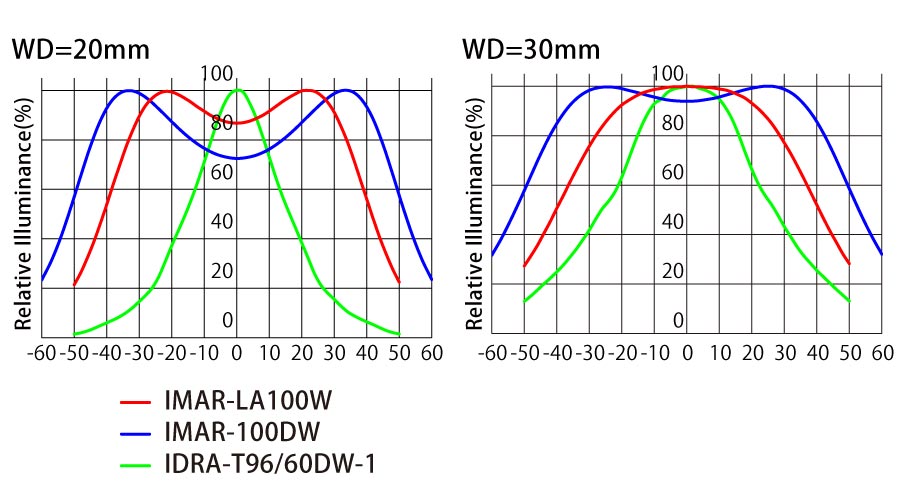

ローアングル寄りの光学特性
IMAR-LAシリーズは、ややローアングル寄りの光学特性を持ち、ローアングル照明や水平対向照明に比べて、中央近傍を明るく照らすことが可能です。

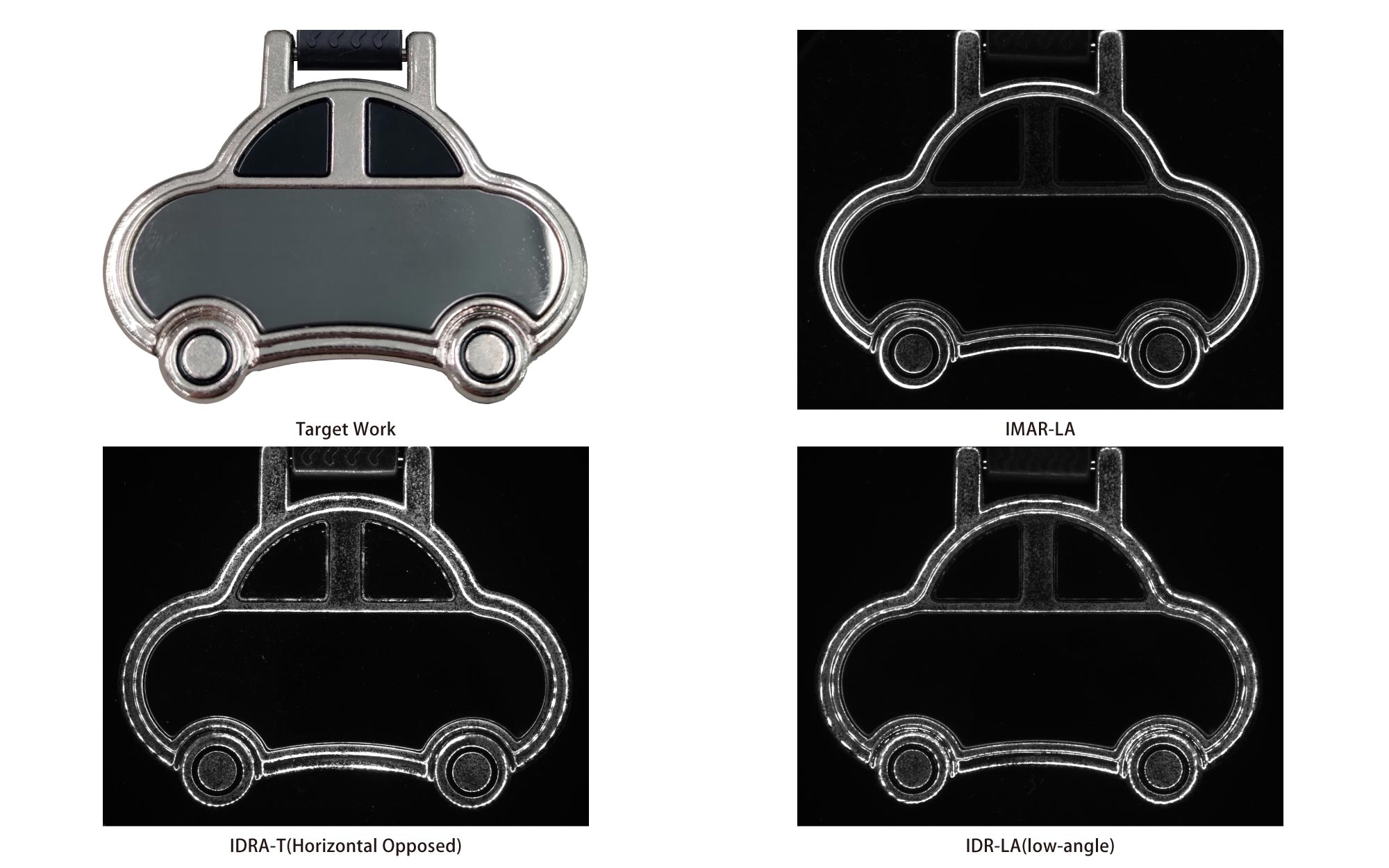

拡散光によりLEDの映り込みを抑え、凹凸の強調が可能
真横や、ややローアングルからの照射が可能です。
拡散光によりLEDの映り込みが抑えられ、ヘアライン加工された表面のキズや、鏡面ワークのエッジ検出に最適です。

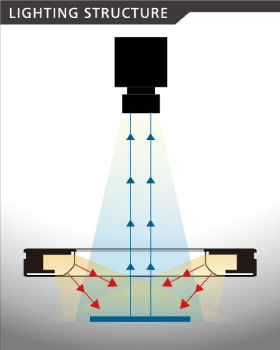

Lighting structure
| タイプ | 型 式 | その他 | 発光色 | 消費電力 | 入力電圧 | 外形図 DL | 3Dモデル DL | デモ機貸出 |
|---|---|---|---|---|---|---|---|---|
| DC12V | IMAR-LA80W | 外寸 Φ82 mm、内寸 Φ36 mm | 白[W](6500K) | 7.5W | DC12V |
|
|
|
| DC12V | IMAR-LA80R | 外寸 Φ82 mm、内寸 Φ36 mm | 赤[R](630nm) | 6.8W | DC12V |
|
|
|
| DC12V | IMAR-LA80B | 外寸 Φ82 mm、内寸 Φ36 mm | 青[B](465nm) | 7.5W | DC12V |
|
|
|
| DC12V | IMAR-LA100W | 外寸 Φ102 mm、内寸 Φ56 mm | 白[W](6500K) | 10.5W | DC12V |
|
|
|
| DC12V | IMAR-LA100R | 外寸 Φ102 mm、内寸 Φ56 mm | 赤[R](630nm) | 9W | DC12V |
|
|
|
| DC12V | IMAR-LA100B | 外寸 Φ102 mm、内寸 Φ56 mm | 青[B](465nm) | 10.5W | DC12V |
|
|
|
| DC12V | IMAR-LA140W | 外寸 Φ142 mm、内寸 Φ96 mm | 白[W](6500K) | 15.5W | DC12V |
|
|
|
| DC12V | IMAR-LA140R | 外寸 Φ142 mm、内寸 Φ96 mm | 赤[R](630nm) | 13.5W | DC12V |
|
|
|
| DC12V | IMAR-LA140B | 外寸 Φ142 mm、内寸 Φ96 mm | 青[B](465nm) | 15.5W | DC12V |
|
|
|
| DC12V | IMAR-LA170W | 外寸 Φ172 mm、内寸 Φ126 mm | 白[W](6500K) | 20W | DC12V |
|
|
|
| DC12V | IMAR-LA170R | 外寸 Φ172 mm、内寸 Φ126 mm | 赤[R](630nm) | 17.5W | DC12V |
|
|
|
| DC12V | IMAR-LA170B | 外寸 Φ172 mm、内寸 Φ126 mm | 青[B](465nm) | 20W | DC12V |
|
|
|
| DC12V | IMAR-LA210W | 外寸 Φ212 mm、内寸 Φ166 mm | 白[W](6500K) | 27W | DC12V |
|
|
|
| DC12V | IMAR-LA210R | 外寸 Φ212 mm、内寸 Φ166 mm | 赤[R](630nm) | 23W | DC12V |
|
|
|
| DC12V | IMAR-LA210B | 外寸 Φ212 mm、内寸 Φ166 mm | 青[B](465nm) | 27W | DC12V |
|
|
|
| DC24V | IMAR-LA80WHV | 外寸 Φ82 mm、内寸 Φ36 mm | 白[W](6500K) | 7.5W | DC24V |
|
|
|
| DC24V | IMAR-LA80RHV | 外寸 Φ82 mm、内寸 Φ36 mm | 赤[R](630nm) | 6.8W | DC24V |
|
|
|
| DC24V | IMAR-LA80BHV | 外寸 Φ82 mm、内寸 Φ36 mm | 青[B](465nm) | 7.5W | DC24V |
|
|
|
| DC24V | IMAR-LA100WHV | 外寸 Φ102 mm、内寸 Φ56 mm | 白[W](6500K) | 10.5W | DC24V |
|
|
|
| DC24V | IMAR-LA100RHV | 外寸 Φ102 mm、内寸 Φ56 mm | 赤[R](630nm) | 9W | DC24V |
|
|
|
| DC24V | IMAR-LA100BHV | 外寸 Φ102 mm、内寸 Φ56 mm | 青[B](465nm) | 10.5W | DC24V |
|
|
|
| DC24V | IMAR-LA140WHV | 外寸 Φ142 mm、内寸 Φ96 mm | 白[W](6500K) | 15.5W | DC24V |
|
|
|
| DC24V | IMAR-LA140RHV | 外寸 Φ142 mm、内寸 Φ96 mm | 赤[R](630nm) | 13.5W | DC24V |
|
|
|
| DC24V | IMAR-LA140BHV | 外寸 Φ142 mm、内寸 Φ96 mm | 青[B](465nm) | 15.5W | DC24V |
|
|
|
| DC24V | IMAR-LA170WHV | 外寸 Φ172 mm、内寸 Φ126 mm | 白[W](6500K) | 20W | DC24V |
|
|
|
| DC24V | IMAR-LA170RHV | 外寸 Φ172 mm、内寸 Φ126 mm | 赤[R](630nm) | 17.5W | DC24V |
|
|
|
| DC24V | IMAR-LA170BHV | 外寸 Φ172 mm、内寸 Φ126 mm | 青[B](465nm) | 20W | DC24V |
|
|
|
| DC24V | IMAR-LA210WHV | 外寸 Φ212 mm、内寸 Φ166 mm | 白[W](6500K) | 27W | DC24V |
|
|
|
| DC24V | IMAR-LA210RHV | 外寸 Φ212 mm、内寸 Φ166 mm | 赤[R](630nm) | 23W | DC24V |
|
|
|
| DC24V | IMAR-LA210BHV | 外寸 Φ212 mm、内寸 Φ166 mm | 青[B](465nm) | 27W | DC24V |
|
|
