マルチポジションリング照明 IMAR-CTシリーズ
ワーク形状、設置環境に合わせたライティングを実現

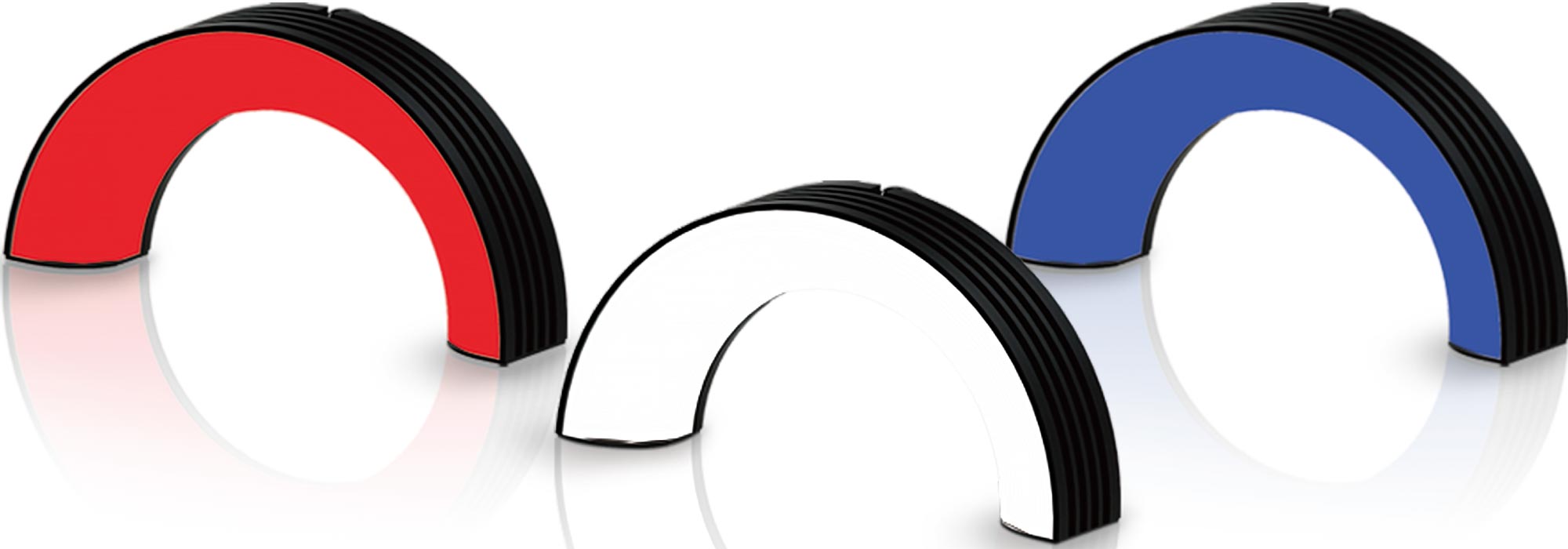

1台でハイアングルからローアングルまで、細かいポジションから照射し外観検査・印字検査・欠陥検査が可能なIMARシリーズを半分割タイプの照明。
リング照明を設置できない環境への対応が可能。

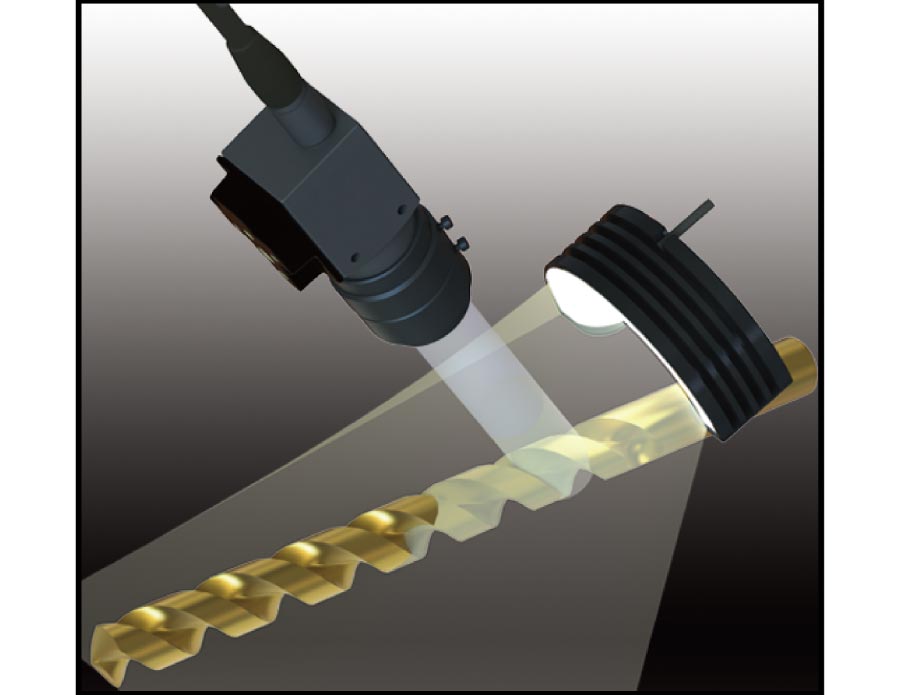

ワーク形状に合わせたライティング

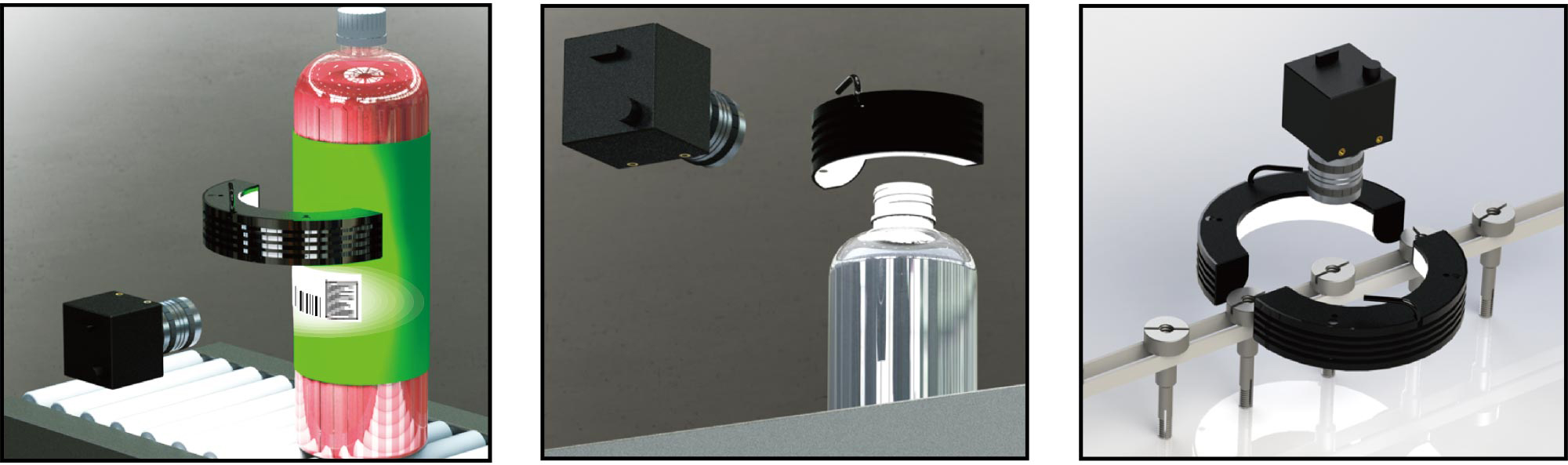

リング形状設置不可の環境への対応

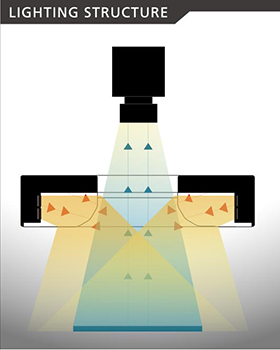

Lighting structure
| タイプ | 型 式 | その他 | 発光色 | 消費電力 | 入力電圧 | 外形図 DL | 3Dモデル DL | デモ機貸出 |
|---|---|---|---|---|---|---|---|---|
| DC12V | IMAR-CT55DW | 外寸 Φ55 mm、内寸 Φ18 mm | 白[DW](7000K) | 3.3W | DC12V |
|
|
|
| DC12V | IMAR-CT55DR | 外寸 Φ55 mm、内寸 Φ18 mm | 赤[DR](630nm) | - | DC12V |
|
|
|
| DC12V | IMAR-CT55DB | 外寸 Φ55 mm、内寸 Φ18 mm | 青[DB](465nm) | 3.3W | DC12V |
|
|
|
| DC12V | IMAR-CT55IR-850 | 外寸 Φ55 mm、内寸 Φ18 mm | IR(850nm) | 2.4W | DC12V |
|
|
|
| DC12V | IMAR-CT80DW | 外寸 Φ80 mm、内寸 Φ36 mm | 白[DW](7000K) | 6.6W | DC12V |
|
|
|
| DC12V | IMAR-CT80DR | 外寸 Φ80 mm、内寸 Φ36 mm | 赤[DR](630nm) | - | DC12V |
|
|
|
| DC12V | IMAR-CT80DB | 外寸 Φ80 mm、内寸 Φ36 mm | 青[DB](465nm) | 6.6W | DC12V |
|
|
|
| DC12V | IMAR-CT80IR-850 | 外寸 Φ80 mm、内寸 Φ36 mm | IR(850nm) | TBD | DC12V |
|
|
|
| DC12V | IMAR-CT110DW | 外寸 Φ110 mm、内寸 Φ66 mm | 白[DW](7000K) | 9.3W | DC12V |
|
|
|
| DC12V | IMAR-CT110DR | 外寸 Φ110 mm、内寸 Φ66 mm | 赤[DR](630nm) | - | DC12V |
|
|
|
| DC12V | IMAR-CT110DB | 外寸 Φ110 mm、内寸 Φ66 mm | 青[DB](465nm) | 9.3W | DC12V |
|
|
|
| DC12V | IMAR-CT110IR-850 | 外寸 Φ110 mm、内寸 Φ66 mm | IR(850nm) | TBD | DC12V |
|
|
|
| DC12V | IMAR-CT130DW | 外寸 Φ130 mm、内寸 Φ86 mm | 白[DW](7000K) | 11.5W | DC12V |
|
|
|
| DC12V | IMAR-CT130DR | 外寸 Φ130 mm、内寸 Φ86 mm | 赤[DR](630nm) | - | DC12V |
|
|
|
| DC12V | IMAR-CT130DB | 外寸 Φ130 mm、内寸 Φ86 mm | 青[DB](465nm) | 11.5W | DC12V |
|
|
|
| DC12V | IMAR-CT130IR-850 | 外寸 Φ130 mm、内寸 Φ86 mm | IR(850nm) | TBD | DC12V |
|
|
|
| DC12V | IMAR-CT160DW | 外寸 Φ160 mm、内寸 Φ116 mm | 白[DW](7000K) | 14W | DC12V |
|
|
|
| DC12V | IMAR-CT160DR | 外寸 Φ160 mm、内寸 Φ116 mm | 赤[DR](630nm) | - | DC12V |
|
|
|
| DC12V | IMAR-CT160DB | 外寸 Φ160 mm、内寸 Φ116 mm | 青[DB](465nm) | 14W | DC12V |
|
|
|
| DC12V | IMAR-CT160IR-850 | 外寸 Φ160 mm、内寸 Φ116 mm | IR(850nm) | TBD | DC12V |
|
|
|
| DC12V | IMAR-CT200DW | 外寸 Φ200 mm、内寸 Φ156 mm | 白[DW](7000K) | 17.5W | DC12V |
|
|
|
| DC12V | IMAR-CT200DR | 外寸 Φ200 mm、内寸 Φ156 mm | 赤[DR](630nm) | - | DC12V |
|
|
|
| DC12V | IMAR-CT200DB | 外寸 Φ200 mm、内寸 Φ156 mm | 青[DB](465nm) | 17.5W | DC12V |
|
|
|
| DC12V | IMAR-CT200IR-850 | 外寸 Φ200 mm、内寸 Φ156 mm | IR(850nm) | TBD | DC12V |
|
|
|
| DC24V | IMAR-CT55DWHV | 外寸 Φ55 mm、内寸 Φ18 mm | 白[DW](TBD) | - | DC24V |
|
|
|
| DC24V | IMAR-CT55DRHV | 外寸 Φ55 mm、内寸 Φ18 mm | 赤[DR](630nm) | 2.8W | DC24V |
|
|
|
| DC24V | IMAR-CT55DBHV | 外寸 Φ55 mm、内寸 Φ18 mm | 青[DB](470nm) | 3.3W | DC24V |
|
|
|
| DC24V | IMAR-CT55IR-850HV | 外寸 Φ55 mm、内寸 Φ18 mm | IR(850nm) | 2.4W | DC24V |
|
|
|
| DC24V | IMAR-CT80DWHV | 外寸 Φ80 mm、内寸 Φ36 mm | 白[DW](TBD) | - | DC24V |
|
|
|
| DC24V | IMAR-CT80DRHV | 外寸 Φ80 mm、内寸 Φ36 mm | 赤[DR](630nm) | 6W | DC24V |
|
|
|
| DC24V | IMAR-CT80DBHV | 外寸 Φ80 mm、内寸 Φ36 mm | 青[DB](470nm) | 6.6W | DC24V |
|
|
|
| DC24V | IMAR-CT80IR-850HV | 外寸 Φ80 mm、内寸 Φ36 mm | IR(850nm) | 5W | DC24V |
|
|
|
| DC24V | IMAR-CT110DWHV | 外寸 Φ110 mm、内寸 Φ66 mm | 白[DW](TBD) | - | DC24V |
|
|
|
| DC24V | IMAR-CT110DRHV | 外寸 Φ110 mm、内寸 Φ66 mm | 赤[DR](630nm) | 8W | DC24V |
|
|
|
| DC24V | IMAR-CT110DBHV | 外寸 Φ110 mm、内寸 Φ66 mm | 青[DB](470nm) | 9.3W | DC24V |
|
|
|
| DC24V | IMAR-CT110IR-850HV | 外寸 Φ110 mm、内寸 Φ66 mm | IR(850nm) | 5W | DC24V |
|
|
|
| DC24V | IMAR-CT130DWHV | 外寸 Φ130 mm、内寸 Φ86 mm | 白[DW](TBD) | - | DC24V |
|
|
|
| DC24V | IMAR-CT130DRHV | 外寸 Φ130 mm、内寸 Φ86 mm | 赤[DR](630nm) | 10W | DC24V |
|
|
|
| DC24V | IMAR-CT130DBHV | 外寸 Φ130 mm、内寸 Φ86 mm | 青[DB](470nm) | 11.5W | DC24V |
|
|
|
| DC24V | IMAR-CT130IR-850HV | 外寸 Φ130 mm、内寸 Φ86 mm | IR(850nm) | 7.5W | DC24V |
|
|
|
| DC24V | IMAR-CT160DWHV | 外寸 Φ160 mm、内寸 Φ116 mm | 白[DW](TBD) | - | DC24V |
|
|
|
| DC24V | IMAR-CT160DRHV | 外寸 Φ160 mm、内寸 Φ116 mm | 赤[DR](630nm) | 12.5W | DC24V |
|
|
|
| DC24V | IMAR-CT160DBHV | 外寸 Φ160 mm、内寸 Φ116 mm | 青[DB](470nm) | 14W | DC24V |
|
|
|
| DC24V | IMAR-CT160IR-850HV | 外寸 Φ160 mm、内寸 Φ116 mm | IR(850nm) | 7.5W | DC24V |
|
|
|
| DC24V | IMAR-CT200DWHV | 外寸 Φ200 mm、内寸 Φ156 mm | 白[DW](TBD) | - | DC24V |
|
|
|
| DC24V | IMAR-CT200DRHV | 外寸 Φ200 mm、内寸 Φ156 mm | 赤[DR](630nm) | 16W | DC24V |
|
|
|
| DC24V | IMAR-CT200DBHV | 外寸 Φ200 mm、内寸 Φ156 mm | 青[DB](470nm) | 17.5W | DC24V |
|
|
|
| DC24V | IMAR-CT200IR-850HV | 外寸 Φ200 mm、内寸 Φ156 mm | IR(850nm) | 10W | DC24V |
|
|
|
| DC12V | IMAR-CT55DG | 外寸 Φ55 mm、内寸 Φ18 mm | 緑[DG](525nm) | 3.3W | DC12V |
|
|
|
| DC12V | IMAR-CT80DG | 外寸 Φ80 mm、内寸 Φ36 mm | 緑[DG](525nm) | 6.6W | DC12V |
|
|
|
| DC12V | IMAR-CT110DG | 外寸 Φ110 mm、内寸 Φ66 mm | 緑[DG](525nm) | 9W | DC12V |
|
|
|
| DC12V | IMAR-CT130DG | 外寸 Φ130 mm、内寸 Φ86 mm | 緑[DG](525nm) | 11W | DC12V |
|
|
|
| DC12V | IMAR-CT160DG | 外寸 Φ160 mm、内寸 Φ116 mm | 緑[DG](525nm) | 14W | DC12V |
|
|
|
| DC12V | IMAR-CT200DG | 外寸 Φ200 mm、内寸 Φ156 mm | 緑[DG](525nm) | 17W | DC12V |
|
|
|
| DC24V | IMAR-CT55DGHV | 外寸 Φ55 mm、内寸 Φ18 mm | 緑[DG](525nm) | 3.3W | DC24V |
|
|
|
| DC24V | IMAR-CT80DGHV | 外寸 Φ80 mm、内寸 Φ36 mm | 緑[DG](525nm) | 6.6W | DC24V |
|
|
|
| DC24V | IMAR-CT110DGHV | 外寸 Φ110 mm、内寸 Φ66 mm | 緑[DG](525nm) | 9W | DC24V |
|
|
|
| DC24V | IMAR-CT130DGHV | 外寸 Φ130 mm、内寸 Φ86 mm | 緑[DG](525nm) | 11W | DC24V |
|
|
|
| DC24V | IMAR-CT160DGHV | 外寸 Φ160 mm、内寸 Φ116 mm | 緑[DG](525nm) | 14W | DC24V |
|
|
|
| DC24V | IMAR-CT200DGHV | 外寸 Φ200 mm、内寸 Φ156 mm | 緑[DG](525nm) | 17W | DC24V |
|
|
