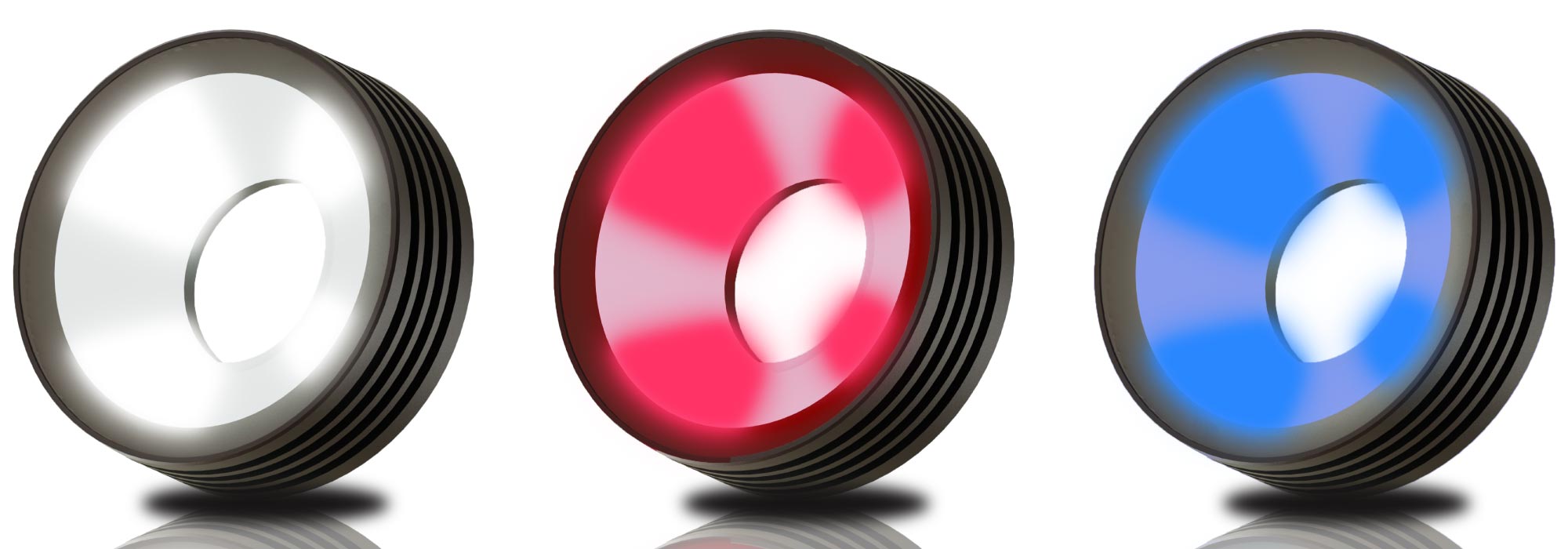

マルチアングルリング照明 IMAR-8chシリーズ
8方向から個別に分割照射できるIMARシリーズの多チャンネルモデル。
フォトメトリックステレオ法に必要な多方向照射を1台で実現。
凹凸ワークの外観検査や、ハレーションを抑えた撮像に最適。

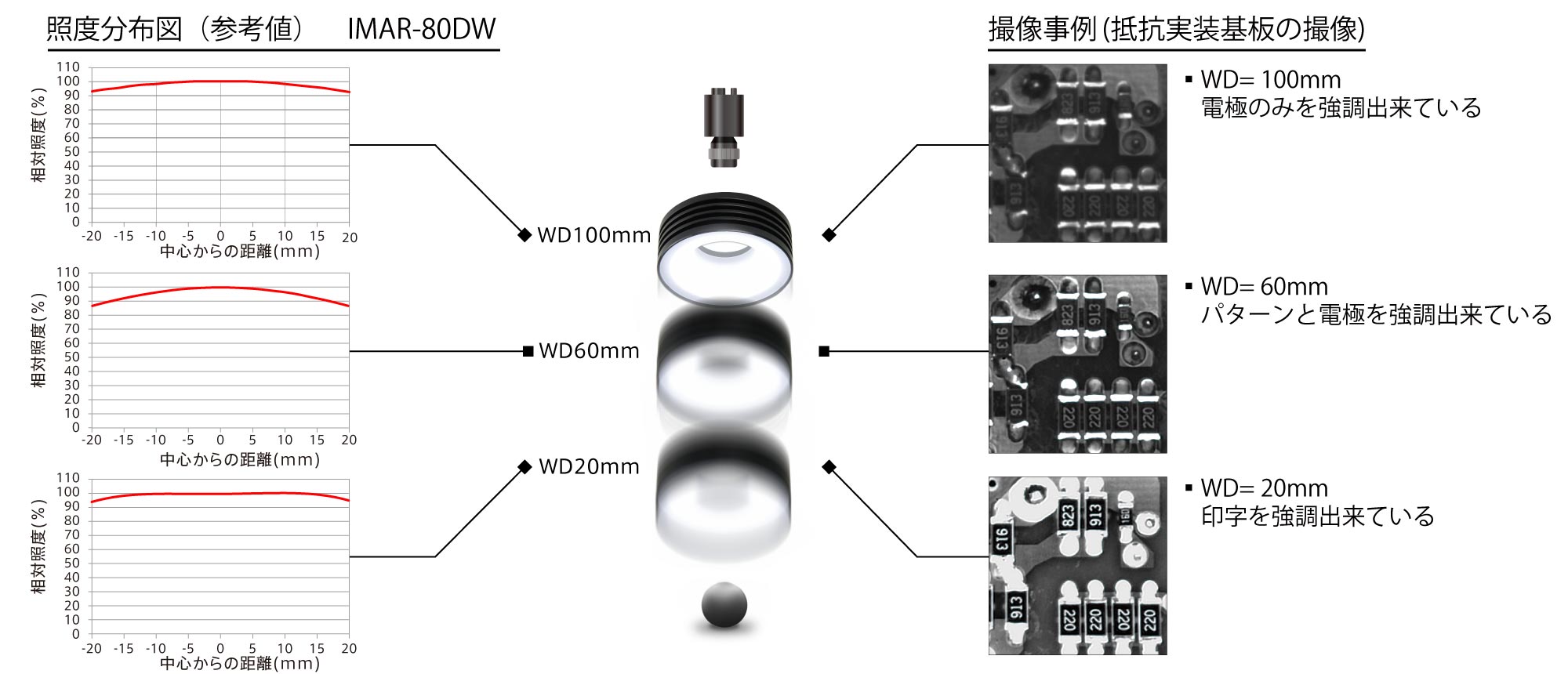

多彩なライティング

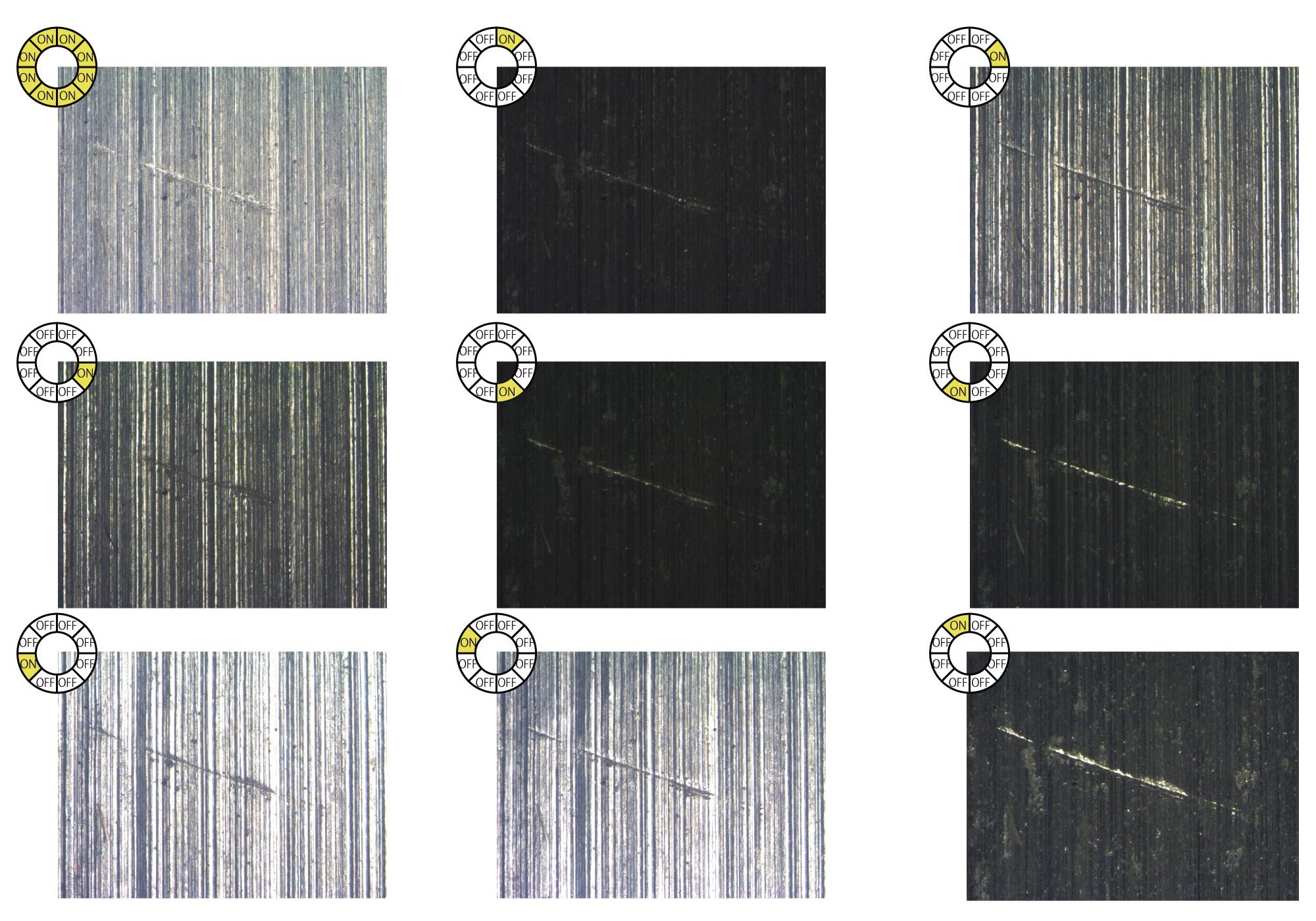

8方向からの分割照射

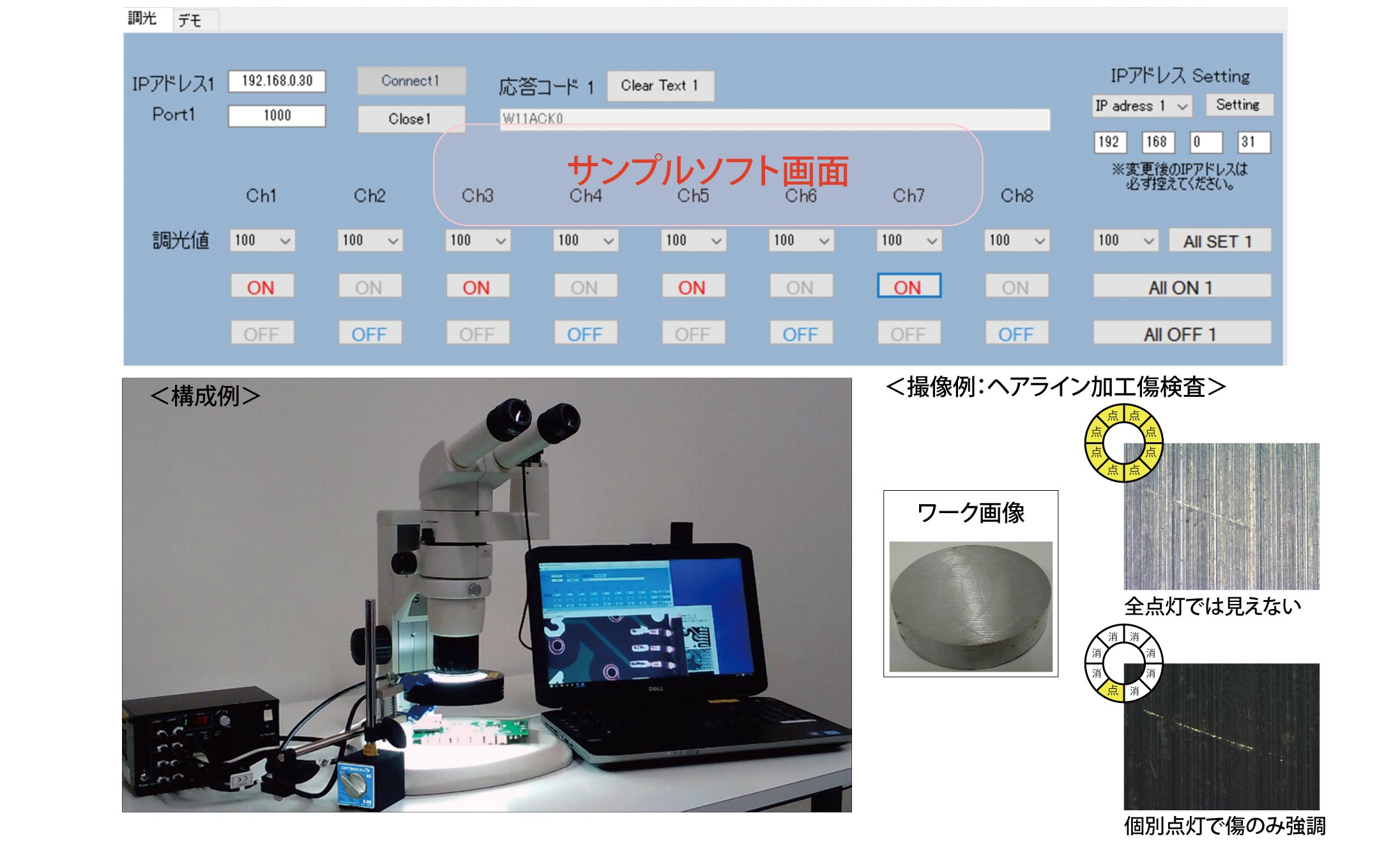

サンプルソフトで簡単検証

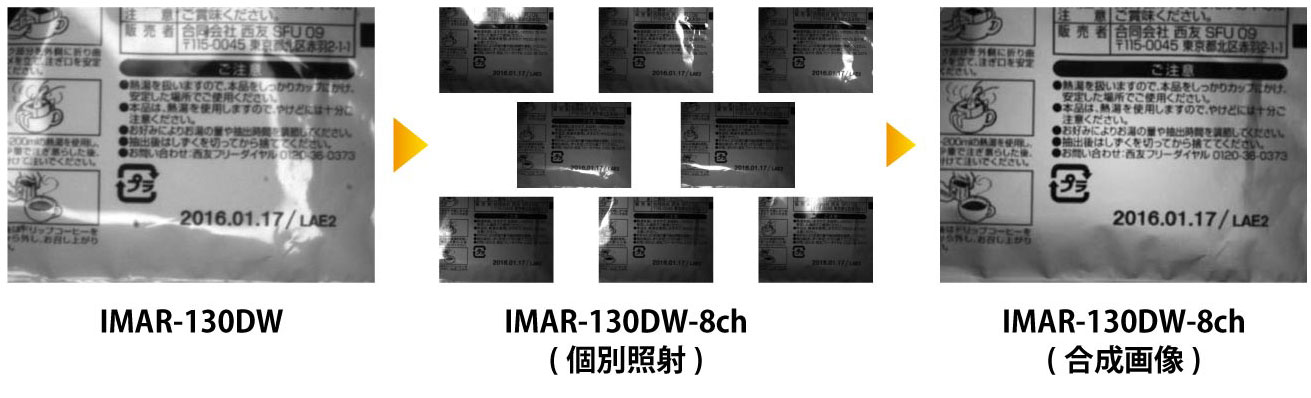

画像合成による検査事例
| タイプ | 型 式 | 発光色 | 消費電力 | 入力電圧 | 外形図 DL | 3Dモデル DL | デモ機貸出 |
|---|---|---|---|---|---|---|---|
| DC12V | IMAR-80DW-8ch | 白[DW](6500K) | 10.4W | DC12V |
|
|
|
| DC12V | IMAR-80DR-8ch | 赤[DR](630nm) | 8.8W | DC12V |
|
|
|
| DC12V | IMAR-80DB-8ch | 青[DB](465nm) | 10.4W | DC12V |
|
|
|
| DC12V | IMAR-110DW-8ch | 白[DW](6500K) | 15.2W | DC12V |
|
|
|
| DC12V | IMAR-110DR-8ch | 赤[DR](630nm) | 11.2W | DC12V |
|
|
|
| DC12V | IMAR-110DB-8ch | 青[DB](465nm) | 14.4W | DC12V |
|
|
|
| DC12V | IMAR-130DW-8ch | 白[DW](6500K) | 19.2W | DC12V |
|
|
|
| DC12V | IMAR-130DR-8ch | 赤[DR](630nm) | 15.2W | DC12V |
|
|
|
| DC12V | IMAR-130DB-8ch | 青[DB](465nm) | 16.8W | DC12V |
|
|
|
| DC12V | IMAR-160DW-8ch | 白[DW](6500K) | 22.4W | DC12V |
|
|
|
| DC12V | IMAR-160DR-8ch | 赤[DR](630nm) | 17.6W | DC12V |
|
|
|
| DC12V | IMAR-160DB-8ch | 青[DB](465nm) | 20W | DC12V |
|
|
|
| DC12V | IMAR-200DW-8ch | 白[DW](6500K) | 28W | DC12V |
|
|
|
| DC12V | IMAR-200DR-8ch | 赤[DR](630nm) | 23.2W | DC12V |
|
|
|
| DC12V | IMAR-200DB-8ch | 青[DB](465nm) | 26.4W | DC12V |
|
|
|
| DC12V | IMAR-250DW-8ch | 白[DW](6500K) | 36W | DC12V |
|
|
|
| DC12V | IMAR-250DR-8ch | 赤[DR](630nm) | 29.6W | DC12V |
|
|
|
| DC12V | IMAR-250DB-8ch | 青[DB](465nm) | 32.8W | DC12V |
|
|
|
| DC24V | IMAR-80DWHV-8ch | 白[DW](6500K) | 10.4W | DC24V |
|
|
|
| DC24V | IMAR-80DRHV-8ch | 赤[DR](630nm) | 8.8W | DC24V |
|
|
|
| DC24V | IMAR-80DBHV-8ch | 青[DB](465nm) | 10.4W | DC24V |
|
|
|
| DC24V | IMAR-110DWHV-8ch | 白[DW](6500K) | 15.2W | DC24V |
|
|
|
| DC24V | IMAR-110DRHV-8ch | 赤[DR](630nm) | 11.2W | DC24V |
|
|
|
| DC24V | IMAR-110DBHV-8ch | 青[DB](465nm) | 14.4W | DC24V |
|
|
|
| DC24V | IMAR-130DWHV-8ch | 白[DW](6500K) | 19.2W | DC24V |
|
|
|
| DC24V | IMAR-130DRHV-8ch | 赤[DR](630nm) | 15.2W | DC24V |
|
|
|
| DC24V | IMAR-130DBHV-8ch | 青[DB](465nm) | 16.8W | DC24V |
|
|
|
| DC24V | IMAR-160DWHV-8ch | 白[DW](6500K) | 22.4W | DC24V |
|
|
|
| DC24V | IMAR-160DRHV-8ch | 赤[DR](630nm) | 17.6W | DC24V |
|
|
|
| DC24V | IMAR-160DBHV-8ch | 青[DB](465nm) | 20W | DC24V |
|
|
|
| DC24V | IMAR-200DWHV-8ch | 白[DW](6500K) | 28W | DC24V |
|
|
|
| DC24V | IMAR-200DRHV-8ch | 赤[DR](630nm) | 23.2W | DC24V |
|
|
|
| DC24V | IMAR-200DBHV-8ch | 青[DB](465nm) | 26.4W | DC24V |
|
|
|
| DC24V | IMAR-250DWHV-8ch | 白[DW](6500K) | 36W | DC24V |
|
|
|
| DC24V | IMAR-250DRHV-8ch | 赤[DR](630nm) | 29.6W | DC24V |
|
|
|
| DC24V | IMAR-250DBHV-8ch | 青[DB](465nm) | 32.8W | DC24V |
|
|
|
| DC12V | IMAR-80DG-8ch | 緑[DG](525nm) | 10.4W | DC12V |
|
|
|
| DC12V | IMAR-110DG-8ch | 緑[DG](525nm) | 14.4W | DC12V |
|
|
|
| DC12V | IMAR-130DG-8ch | 緑[DG](525nm) | 16.8W | DC12V |
|
|
|
| DC12V | IMAR-200DG-8ch | 緑[DG](525nm) | 25.6W | DC12V |
|
|
|
| DC24V | IMAR-80DGHV-8ch | 緑[DG](525nm) | 10.4W | DC24V |
|
|
|
| DC24V | IMAR-110DGHV-8ch | 緑[DG](525nm) | 14.4W | DC24V |
|
|
|
| DC24V | IMAR-130DGHV-8ch | 緑[DG](525nm) | 16.8W | DC24V |
|
|
|
| DC24V | IMAR-200DGHV-8ch | 緑[DG](525nm) | 25.6W | DC24V |
|
|
