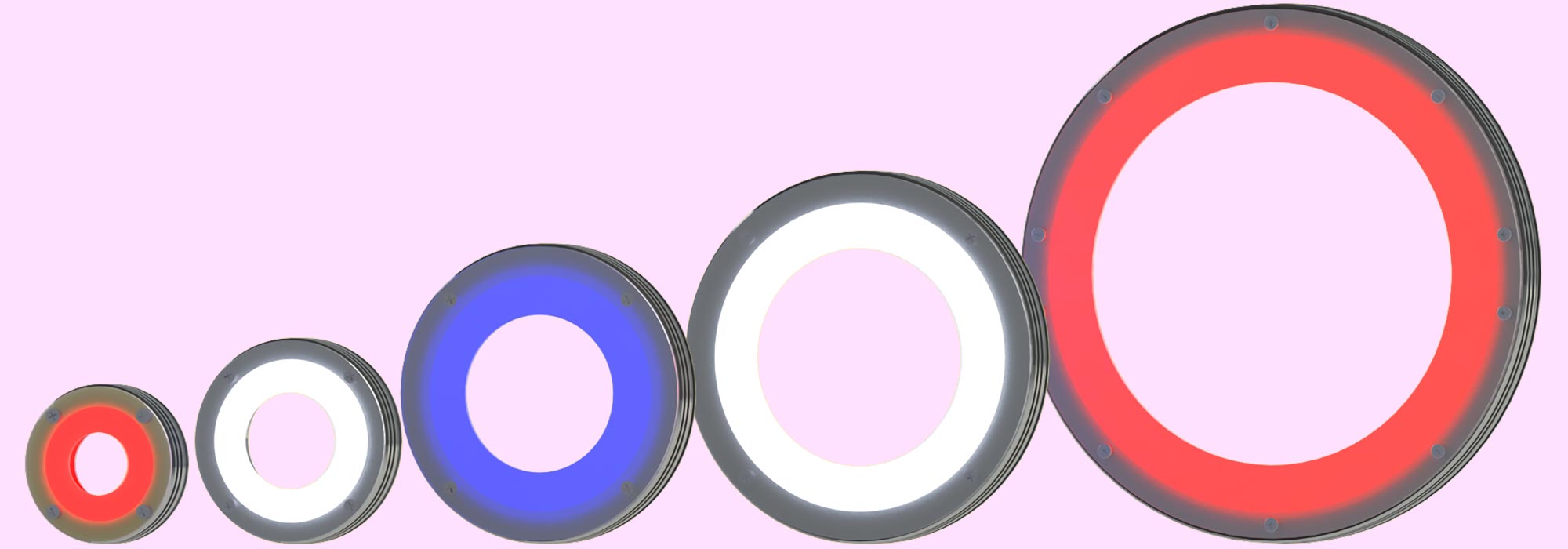

軽量化版NEOリング照明 IHRBシリーズ
明るいNEOシリーズが軽くなって新登場！
パワーLEDを平面に実装したNEOリング照明。
指向性が広く従来品より広いエリアを照らす事ができるため、大型サイズのワーク検査に最適。
従来シリーズと比較してMAX20%の軽量化。
軽量化により可搬重量の制限があるロボットビジョン等への採用に最適。

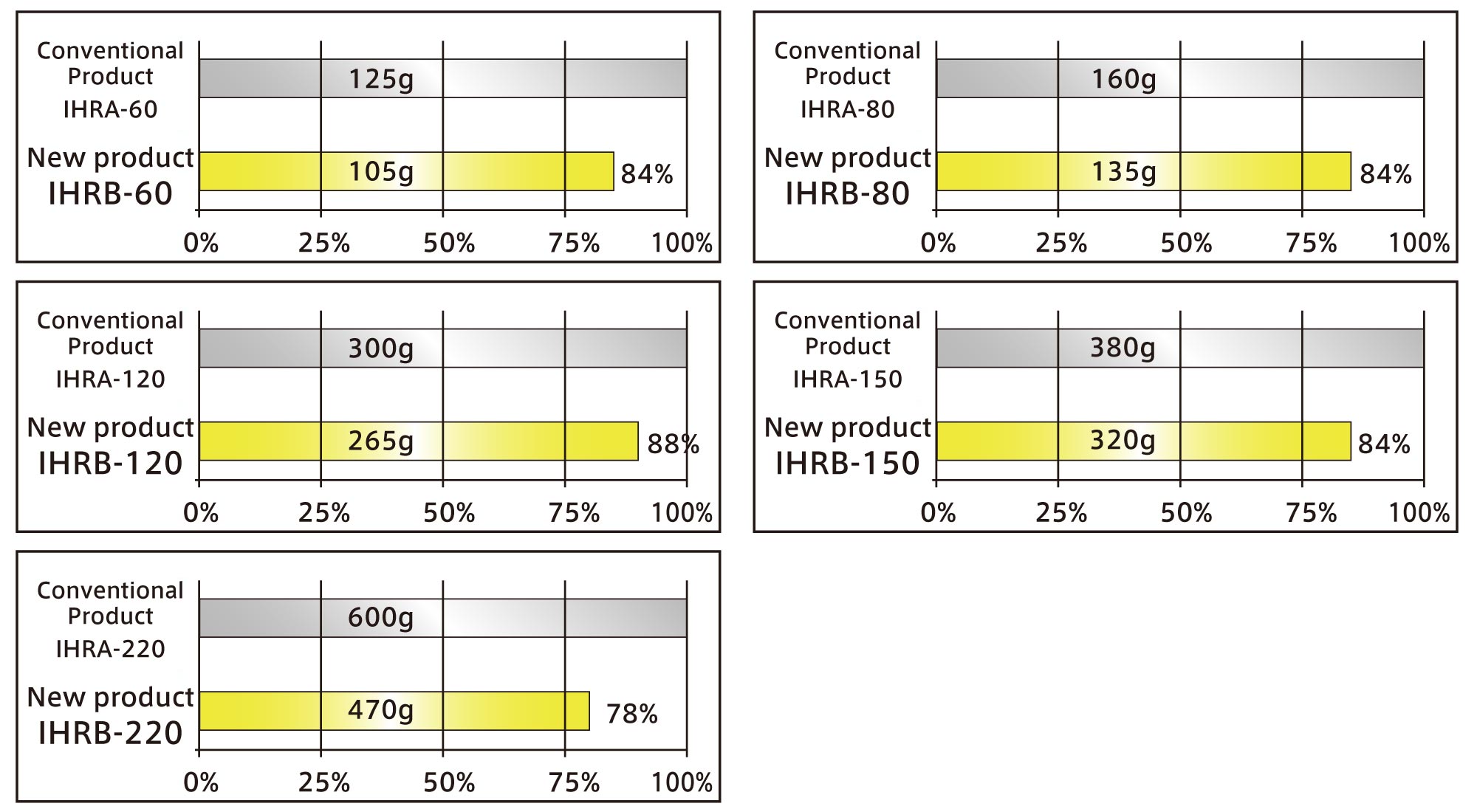

明るさそのままでMAX20%の軽量化

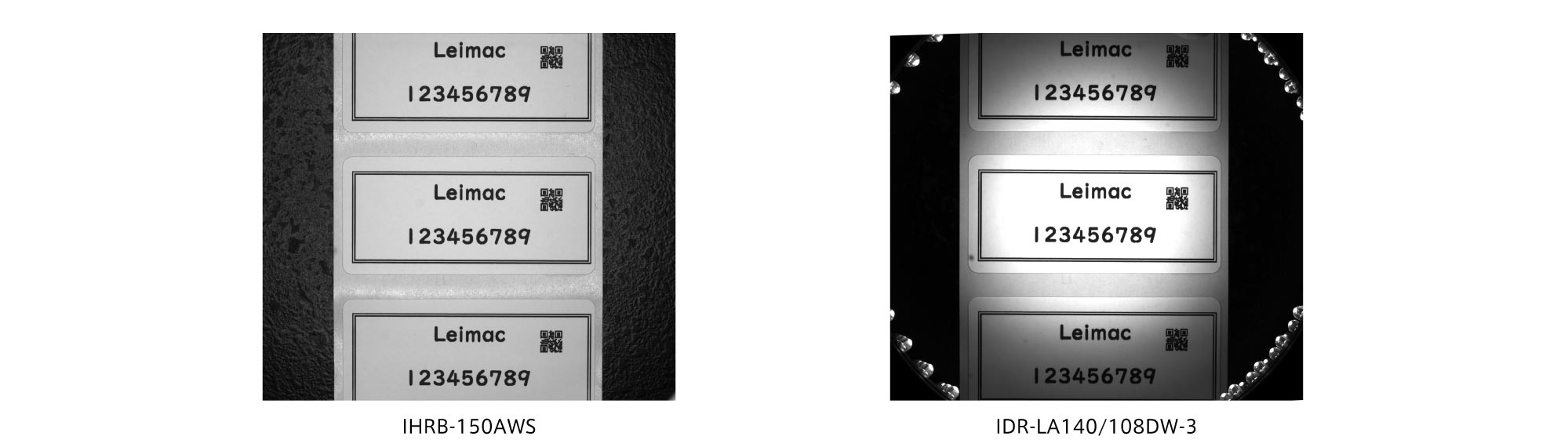

NEOリング照明とローアングルダイレクトリング照明比較

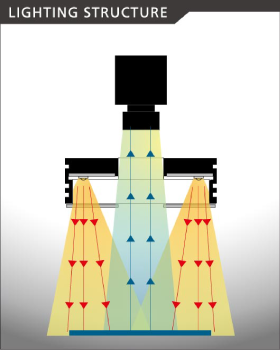

Lighting structure
| タイプ | 型 式 | その他 | 発光色 | 消費電力 | 入力電圧 | 外形図 DL | 3Dモデル DL | デモ機貸出 |
|---|---|---|---|---|---|---|---|---|
| DC12V | IHRB-80BS | 外寸 Φ85 mm、内寸 Φ40 mm | 青[B](465nm) | 9W | DC12V |
|
|
|
| DC12V | IHRB-80RS | 外寸 Φ85 mm、内寸 Φ40 mm | 赤[R](635nm) | 9W | DC12V |
|
|
|
| DC12V | IHRB-80AWS | 外寸 Φ85 mm、内寸 Φ40 mm | 白[AW](TBD) | 9W | DC12V |
|
|
|
| DC12V | IHRB-80IR-850S | 外寸 Φ85 mm、内寸 Φ40 mm | IR(850nm) | 9W | DC12V |
|
|
|
| DC24V | IHRB-80BHVS | 外寸 Φ85 mm、内寸 Φ40 mm | 青[B](465nm) | 9W | DC24V |
|
|
|
| DC24V | IHRB-80RHVS | 外寸 Φ85 mm、内寸 Φ40 mm | 赤[R](635nm) | 9W | DC24V |
|
|
|
| DC24V | IHRB-80AWHVS | 外寸 Φ85 mm、内寸 Φ40 mm | 白[AW](TBD) | 9W | DC24V |
|
|
|
| DC24V | IHRB-80IR-850HVS | 外寸 Φ85 mm、内寸 Φ40 mm | IR(850nm) | 9W | DC24V |
|
|
|
| DC12V | IHRB-120BS | 外寸 Φ124 mm、内寸 Φ65 mm | 青[B](465nm) | 13.5W | DC12V |
|
|
|
| DC12V | IHRB-120RS | 外寸 Φ124 mm、内寸 Φ65 mm | 赤[R](635nm) | 13.5W | DC12V |
|
|
|
| DC12V | IHRB-120AWS | 外寸 Φ124 mm、内寸 Φ65 mm | 白[AW](TBD) | 13.5W | DC12V |
|
|
|
| DC12V | IHRB-120IR-850S | 外寸 Φ124 mm、内寸 Φ65 mm | IR(850nm) | 13.5W | DC12V |
|
|
|
| DC24V | IHRB-120BHVS | 外寸 Φ124 mm、内寸 Φ65 mm | 青[B](465nm) | 13.5W | DC24V |
|
|
|
| DC24V | IHRB-120RHVS | 外寸 Φ124 mm、内寸 Φ65 mm | 赤[R](635nm) | 13.5W | DC24V |
|
|
|
| DC24V | IHRB-120AWHVS | 外寸 Φ124 mm、内寸 Φ65 mm | 白[AW](TBD) | 13.5W | DC24V |
|
|
|
| DC24V | IHRB-120IR-850HVS | 外寸 Φ124 mm、内寸 Φ65 mm | IR(850nm) | 13.5W | DC24V |
|
|
|
| DC12V | IHRB-150BS | 外寸 Φ154 mm、内寸 Φ90 mm | 青[B](465nm) | 18W | DC12V |
|
|
|
| DC12V | IHRB-150RS | 外寸 Φ154 mm、内寸 Φ90 mm | 赤[R](635nm) | 18W | DC12V |
|
|
|
| DC12V | IHRB-150AWS | 外寸 Φ154 mm、内寸 Φ90 mm | 白[AW](TBD) | 18W | DC12V |
|
|
|
| DC12V | IHRB-150IR-850S | 外寸 Φ154 mm、内寸 Φ90 mm | IR(850nm) | 18W | DC12V |
|
|
|
| DC24V | IHRB-150BHVS | 外寸 Φ154 mm、内寸 Φ90 mm | 青[B](465nm) | 18W | DC24V |
|
|
|
| DC24V | IHRB-150RHVS | 外寸 Φ154 mm、内寸 Φ90 mm | 赤[R](635nm) | 18W | DC24V |
|
|
|
| DC24V | IHRB-150AWHVS | 外寸 Φ154 mm、内寸 Φ90 mm | 白[AW](TBD) | 18W | DC24V |
|
|
|
| DC24V | IHRB-150IR-850HVS | 外寸 Φ154 mm、内寸 Φ90 mm | IR(850nm) | 18W | DC24V |
|
|
|
| DC12V | IHRB-220BS | 外寸 Φ223 mm、内寸 Φ158 mm | 青[B](465nm) | 28.5W | DC12V |
|
|
|
| DC12V | IHRB-220RS | 外寸 Φ223 mm、内寸 Φ158 mm | 赤[R](635nm) | 28.5W | DC12V |
|
|
|
| DC12V | IHRB-220AWS | 外寸 Φ223 mm、内寸 Φ158 mm | 白[AW](TBD) | 28.5W | DC12V |
|
|
|
| DC12V | IHRB-220IR-850S | 外寸 Φ223 mm、内寸 Φ158 mm | IR(850nm) | 28.5W | DC12V |
|
|
|
| DC24V | IHRB-220BHVS | 外寸 Φ223 mm、内寸 Φ158 mm | 青[B](465nm) | 28.5W | DC24V |
|
|
|
| DC24V | IHRB-220RHVS | 外寸 Φ223 mm、内寸 Φ158 mm | 赤[R](635nm) | 28.5W | DC24V |
|
|
|
| DC24V | IHRB-220AWHVS | 外寸 Φ223 mm、内寸 Φ158 mm | 白[AW](TBD) | 28.5W | DC24V |
|
|
|
| DC24V | IHRB-220IR-850HVS | 外寸 Φ223 mm、内寸 Φ158 mm | IR(850nm) | 28.5W | DC24V |
|
|
|
| DC12V | IHRB-60BS | 外寸 Φ66 mm、内寸 Φ26 mm | 青[B](465nm) | 6.5W | DC12V |
|
|
|
| DC12V | IHRB-60RS | 外寸 Φ66 mm、内寸 Φ26 mm | 赤[R](635nm) | 6.5W | DC12V |
|
|
|
| DC12V | IHRB-60AWS | 外寸 Φ66 mm、内寸 Φ26 mm | 白[AW](TBD) | 6.5W | DC12V |
|
|
|
| DC12V | IHRB-60IR-850S | 外寸 Φ66 mm、内寸 Φ26 mm | IR(850nm) | 6.5W | DC12V |
|
|
|
| DC24V | IHRB-60BHVS | 外寸 Φ66 mm、内寸 Φ26 mm | 青[B](465nm) | 6.5W | DC24V |
|
|
|
| DC24V | IHRB-60RHVS | 外寸 Φ66 mm、内寸 Φ26 mm | 赤[R](635nm) | 6.5W | DC24V |
|
|
|
| DC24V | IHRB-60AWHVS | 外寸 Φ66 mm、内寸 Φ26 mm | 白[AW](TBD) | 6.5W | DC24V |
|
|
|
| DC24V | IHRB-60IR-850HVS | 外寸 Φ66 mm、内寸 Φ26 mm | IR(850nm) | 6.5W | DC24V |
|
|
|
| DC12V | IHRB-80DWS | 外寸 Φ85 mm、内寸 Φ40 mm | 白[DW](5700K) | 9W | DC12V |
|
|
|
| DC24V | IHRB-80DWHVS | 外寸 Φ85 mm、内寸 Φ40 mm | 白[DW](5700K) | 9W | DC24V |
|
|
|
| DC12V | IHRB-120DWS | 外寸 Φ124 mm、内寸 Φ65 mm | 白[DW](5700K) | 13.5W | DC12V |
|
|
|
| DC24V | IHRB-120DWHVS | 外寸 Φ124 mm、内寸 Φ65 mm | 白[DW](5700K) | 13.5W | DC24V |
|
|
|
| DC12V | IHRB-150DWS | 外寸 Φ154 mm、内寸 Φ90 mm | 白[DW](5700K) | 18W | DC12V |
|
|
|
| DC24V | IHRB-150DWHVS | 外寸 Φ154 mm、内寸 Φ90 mm | 白[DW](5700K) | 18W | DC24V |
|
|
|
| DC12V | IHRB-220DWS | 外寸 Φ223 mm、内寸 Φ158 mm | 白[DW](5700K) | 28.5W | DC12V |
|
|
|
| DC24V | IHRB-220DWHVS | 外寸 Φ223 mm、内寸 Φ158 mm | 白[DW](5700K) | 28.5W | DC24V |
|
|
|
| DC12V | IHRB-60DWS | 外寸 Φ66 mm、内寸 Φ26 mm | 白[DW](5700K) | 6.5W | DC12V |
|
|
|
| DC24V | IHRB-60DWHVS | 外寸 Φ66 mm、内寸 Φ26 mm | 白[DW](5700K) | 6.5W | DC24V |
|
|
