発光色：赤色(R) 2025年3月31日生産終了→後継機：赤色(DR)

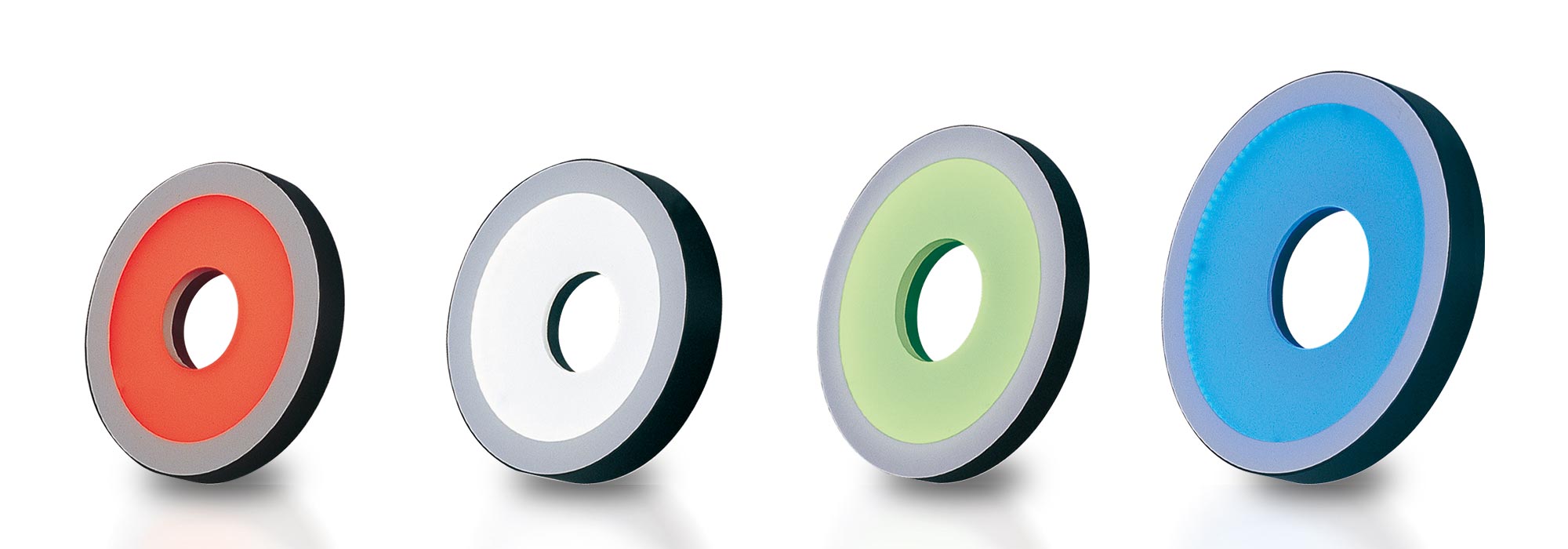

無影リング照明 IFRシリーズ
光沢ワークや凹凸ワークを均一照射
導光板を利用した間接光照明です。
発光面に直接LED素子が見えない構造のため光沢ワークや凹凸のあるワークを均一に照射することが可能。

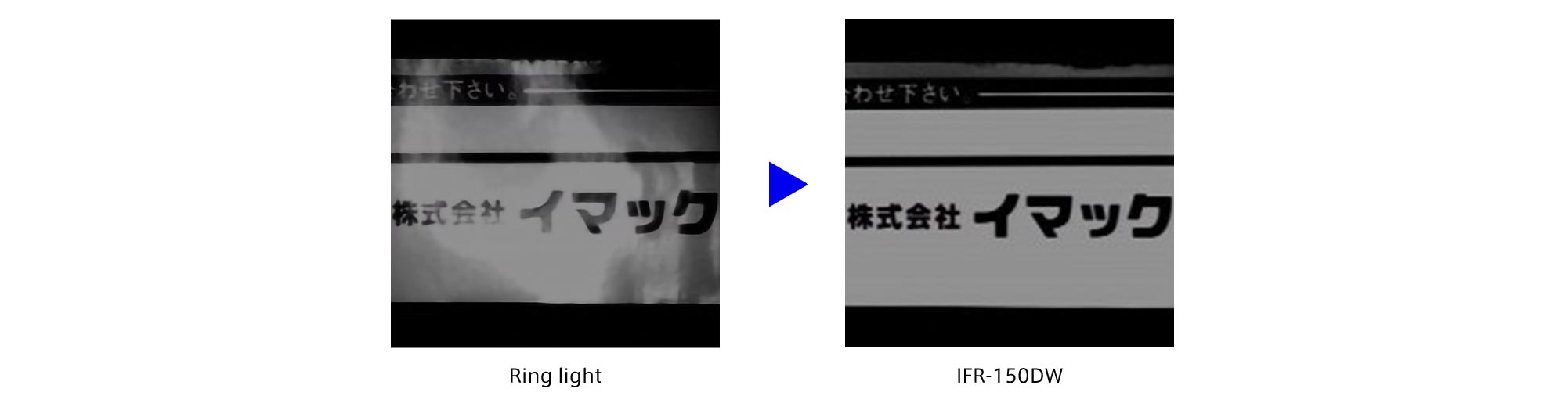

効果
間接的な光を照射することで、ハレーションを抑えることができます。

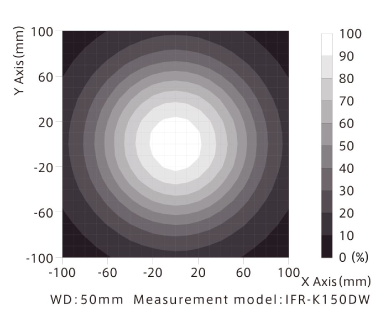

照度分布図（参考値）
柔らかい照射で、均一性に優れています。 Kタイプは中央部をより明るく照射できます。
測定機種：IFR-K150DW
WD：50mm

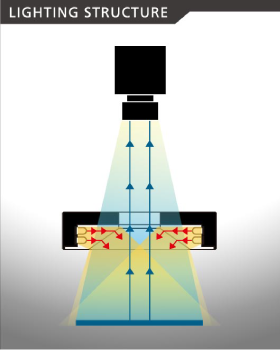

Lighting structure
| タイプ | 型 式 | その他 | 発光色 | 消費電力 | 入力電圧 | 外形図 DL | 3Dモデル DL | デモ機貸出 |
|---|---|---|---|---|---|---|---|---|
| DC12V | IFR-100R | 外寸 Φ102 mm、内寸 Φ33 mm | 赤[R](660nm) | 2.9W | DC12V |
|
|
|
| DC12V | IFR-100B | 外寸 Φ102 mm、内寸 Φ33 mm | 青[B](470nm) | 4.4W | DC12V |
|
|
|
| DC12V | IFR-100DW | 外寸 Φ102 mm、内寸 Φ33 mm | 白[DW](7000K) | 4.4W | DC12V |
|
|
|
| DC24V | IFR-100RHV | 外寸 Φ102 mm、内寸 Φ33 mm | 赤[R](660nm) | 2.9W | DC24V |
|
|
|
| DC24V | IFR-100WHV | 外寸 Φ102 mm、内寸 Φ33 mm | 白[W](TBD) | 4.4W | DC24V |
|
|
|
| DC12V | IFR-100G | 外寸 Φ102 mm、内寸 Φ33 mm | 緑[G](525nm) | 4.4W | DC12V |
|
|
|
| DC24V | IFR-100BHV | 外寸 Φ102 mm、内寸 Φ33 mm | 青[B](470nm) | 4.4W | DC24V |
|
|
|
| DC12V | IFR-130R | 外寸 Φ125 mm、内寸 Φ44 mm | 赤[R](660nm) | 3.6W | DC12V |
|
|
|
| DC12V | IFR-130G | 外寸 Φ125 mm、内寸 Φ44 mm | 緑[G](525nm) | 5.4W | DC12V |
|
|
|
| DC12V | IFR-130B | 外寸 Φ125 mm、内寸 Φ44 mm | 青[B](470nm) | 5.4W | DC12V |
|
|
|
| DC12V | IFR-130DW | 外寸 Φ125 mm、内寸 Φ44 mm | 白[DW](7000K) | 5.4W | DC12V |
|
|
|
| DC24V | IFR-100GHV | 外寸 Φ102 mm、内寸 Φ33 mm | 緑[G](525nm) | 4.4W | DC24V |
|
|
|
| DC12V | IFR-K150R | 外寸 Φ142 mm、内寸 Φ50 mm | 赤[R](660nm) | 4.1W | DC12V |
|
|
|
| DC12V | IFR-K150B | 外寸 Φ142 mm、内寸 Φ50 mm | 青[B](470nm) | 6.2W | DC12V |
|
|
|
| DC12V | IFR-K150G | 外寸 Φ142 mm、内寸 Φ50 mm | 緑[G](525nm) | 6.2W | DC12V |
|
|
|
| DC12V | IFR-K150DW | 外寸 Φ142 mm、内寸 Φ50 mm | 白[DW](7000K) | 6.2W | DC12V |
|
|
|
| DC24V | IFR-K150RHV | 外寸 Φ142 mm、内寸 Φ50 mm | 赤[R](660nm) | 4.0W | DC24V |
|
|
|
| DC24V | IFR-K150WHV | 外寸 Φ142 mm、内寸 Φ50 mm | 白[W](TBD) | 5.8W | DC24V |
|
|
|
| DC12V | IFR-K100R | 外寸 Φ102 mm、内寸 Φ33 mm | 赤[R](660nm) | 2.9W | DC12V |
|
|
|
| DC12V | IFR-K100B | 外寸 Φ102 mm、内寸 Φ33 mm | 青[B](470nm) | 4.4W | DC12V |
|
|
|
| DC12V | IFR-K100G | 外寸 Φ102 mm、内寸 Φ33 mm | 緑[G](525nm) | 4.4W | DC12V |
|
|
|
| DC12V | IFR-K100DW | 外寸 Φ102 mm、内寸 Φ33 mm | 白[DW](7000K) | 4.4W | DC12V |
|
|
|
| DC24V | IFR-K100RHV | 外寸 Φ102 mm、内寸 Φ33 mm | 赤[R](660nm) | 2.9W | DC24V |
|
|
|
| DC24V | IFR-K100WHV | 外寸 Φ102 mm、内寸 Φ33 mm | 白[W](TBD) | 4.4W | DC24V |
|
|
|
| DC24V | IFR-K100BHV | 外寸 Φ102 mm、内寸 Φ33 mm | 青[B](470nm) | 4.4W | DC24V |
|
|
|
| DC24V | IFR-K100GHV | 外寸 Φ102 mm、内寸 Φ33 mm | 緑[G](525nm) | 4.4W | DC24V |
|
|
|
| DC12V | IFR-K74/20R | 外寸 Φ74 mm、内寸 Φ20 mm | 赤[R](660nm) | 3.9W | DC12V |
|
|
|
| DC12V | IFR-K74/20G | 外寸 Φ74 mm、内寸 Φ20 mm | 緑[G](525nm) | 5.8W | DC12V |
|
|
|
| DC12V | IFR-K74/20B | 外寸 Φ74 mm、内寸 Φ20 mm | 青[B](470nm) | 5.8W | DC12V |
|
|
|
| DC12V | IFR-K74/20DW | 外寸 Φ74 mm、内寸 Φ20 mm | 白[DW](7000K) | 5.8W | DC12V |
|
|
|
| DC24V | IFR-K7420RHV | 外寸 Φ74 mm、内寸 Φ20 mm | 赤[R](660nm) | 3.9W | DC24V |
|
|
|
| DC24V | IFR-K7420WHV | 外寸 Φ74 mm、内寸 Φ20 mm | 白[W](TBD) | 5.8W | DC24V |
|
|
|
| DC24V | IFR-K7420BHV | 外寸 Φ74 mm、内寸 Φ20 mm | 青[B](470nm) | 5.8W | DC24V |
|
|
|
| DC24V | IFR-K7420GHV | 外寸 Φ74 mm、内寸 Φ20 mm | 緑[G](525nm) | 5.8W | DC24V |
|
|
|
| DC24V | IFR-130RHV | 外寸 Φ125 mm、内寸 Φ44 mm | 赤[R](660nm) | 4.4W | DC24V |
|
|
|
| DC24V | IFR-130WHV | 外寸 Φ125 mm、内寸 Φ44 mm | 白[W](TBD) | 5.4W | DC24V |
|
|
|
| DC24V | IFR-130BHV | 外寸 Φ125 mm、内寸 Φ44 mm | 青[B](470nm) | 5.4W | DC24V |
|
|
|
| DC24V | IFR-130GHV | 外寸 Φ125 mm、内寸 Φ44 mm | 緑[G](525nm) | 5.4W | DC24V |
|
|
|
| DC24V | IFR-K150BHV | 外寸 Φ142 mm、内寸 Φ50 mm | 青[B](470nm) | 5.8W | DC24V |
|
|
|
| DC24V | IFR-K150GHV | 外寸 Φ142 mm、内寸 Φ50 mm | 緑[G](525nm) | 5.8W | DC24V |
|
|
|
| DC12V | IFR-130DR | 外寸 Φ125 mm、内寸 Φ44 mm | 赤[DR](635nm) | 5.4W | DC12V |
|
|
|
| DC12V | IFR-100DR | 外寸 Φ102 mm、内寸 Φ33 mm | 赤[DR](635nm) | 4.2W | DC12V |
|
|
|
| DC24V | IFR-100DRHV | 外寸 Φ102 mm、内寸 Φ33 mm | 赤[DR](635nm) | 4.2W | DC24V |
|
|
|
| DC12V | IFR-K150DR | 外寸 Φ142 mm、内寸 Φ50 mm | 赤[DR](635nm) | 6W | DC12V |
|
|
|
| DC12V | IFR-K100DR | 外寸 Φ102 mm、内寸 Φ33 mm | 赤[DR](635nm) | 4.2W | DC12V |
|
|
|
| DC24V | IFR-K100DRHV | 外寸 Φ102 mm、内寸 Φ33 mm | 赤[DR](635nm) | 4.2W | DC24V |
|
|
|
| DC12V | IFR-K74/20DR | 外寸 Φ74 mm、内寸 Φ20 mm | 赤[DR](635nm) | 5.4W | DC12V |
|
|
|
| DC24V | IFR-K7420DRHV | 外寸 Φ74 mm、内寸 Φ20 mm | 赤[DR](635nm) | 5.4W | DC24V |
|
|
|
| DC24V | IFR-130DRHV | 外寸 Φ125 mm、内寸 Φ44 mm | 赤[DR](635nm) | 5.4W | DC24V |
|
|
|
| DC24V | IFR-K150DRHV | 外寸 Φ142 mm、内寸 Φ50 mm | 赤[DR](635nm) | 6W | DC24V |
|
|
