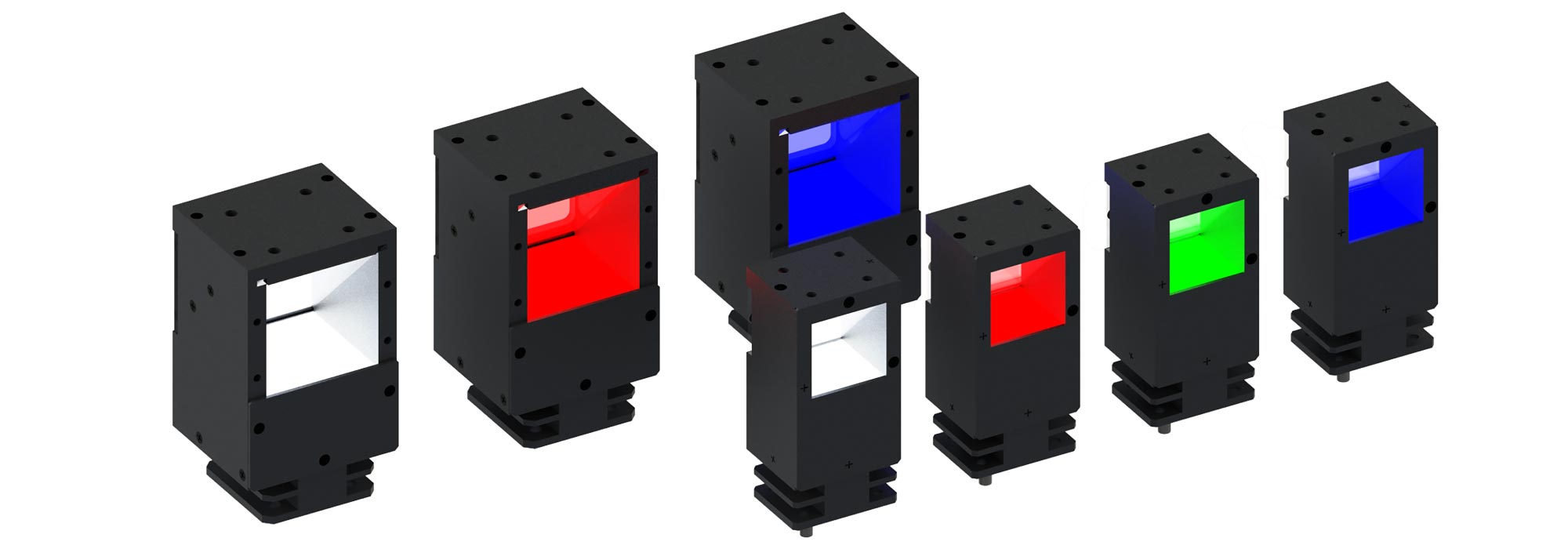

狭角配光疑似同軸落射照明 IFVBシリーズ
高照度、高均一、コンパクト筐体を実現した擬似同軸落射照明
ハーフミラーを用いてカメラ軸と同じ軸で照射可能。
採用しているハーフミラーの改良により、IFVAシリーズと比べて解像力が大幅に高くなりました。
正反射での検査が可能なので表面の微細な傷の検査や印字、文字検査に有効。
基板のパターン検査やコネクタのピンのピッチ計測など幅広い用途に利用可能。

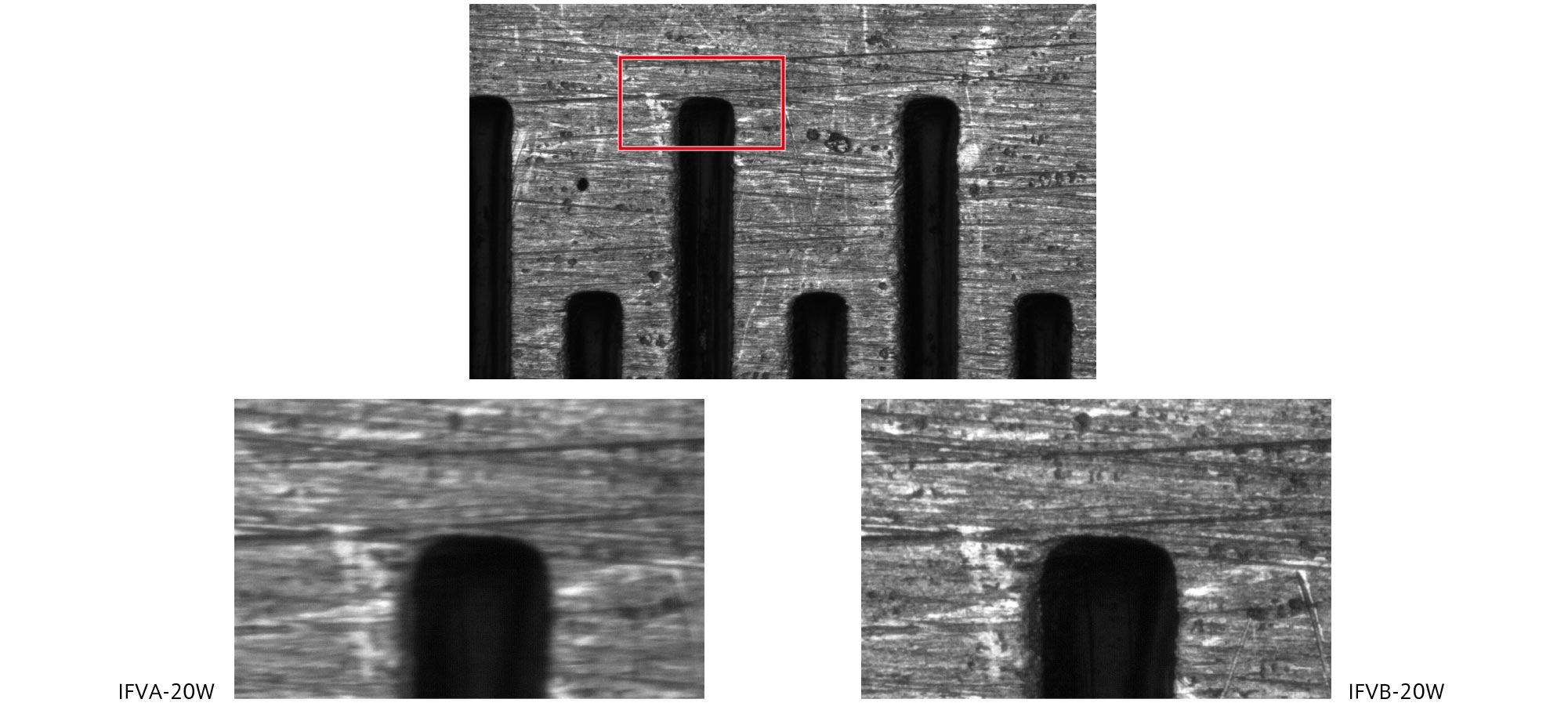

解像力が向上
採用しているハーフミラーの改良により、旧仕様にあたるIFVAシリーズと比べて解像力が大幅に高くなりました。

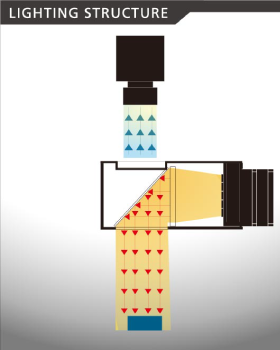

Lighting structure
| タイプ | 型 式 | その他 | 発光色 | 消費電力 | 入力電圧 | 外形図 DL | 3Dモデル DL | デモ機貸出 |
|---|---|---|---|---|---|---|---|---|
| DC12V | IFVB-20W | 外寸 28 × 60 × 23.5 mm | 白[W](TBD) | 4.2W | DC12V |
|
|
|
| DC12V | IFVB-20R | 外寸 28 × 60 × 23.5 mm | 赤[R](634nm) | 4.2W | DC12V |
|
|
|
| DC12V | IFVB-20B | 外寸 28 × 60 × 23.5 mm | 青[B](465nm) | 4.2W | DC12V |
|
|
|
| DC12V | IFVB-20G | 外寸 28 × 60 × 23.5 mm | 緑[G](520nm) | 4W | DC12V |
|
|
|
| DC12V | IFVB-30W | 外寸 40 × 70 × 36 mm | 白[W](TBD) | 7W | DC12V |
|
|
|
| DC12V | IFVB-30R | 外寸 40 × 70 × 36 mm | 赤[R](634nm) | 7W | DC12V |
|
|
|
| DC12V | IFVB-30B | 外寸 40 × 70 × 36 mm | 青[B](465nm) | 7W | DC12V |
|
|
|
| DC24V | IFVB-20WHV | 外寸 28 × 60 × 23.5 mm | 白[W](TBD) | 4.2W | DC24V |
|
|
|
| DC24V | IFVB-20RHV | 外寸 28 × 60 × 23.5 mm | 赤[R](634nm) | 4.2W | DC24V |
|
|
|
| DC24V | IFVB-20BHV | 外寸 28 × 60 × 23.5 mm | 青[B](465nm) | 4.2W | DC24V |
|
|
|
| DC24V | IFVB-20GHV | 外寸 28 × 60 × 23.5 mm | 緑[G](520nm) | 4W | DC24V |
|
|
|
| DC24V | IFVB-30WHV | 外寸 40 × 70 × 36 mm | 白[W](TBD) | 7W | DC24V |
|
|
|
| DC24V | IFVB-30RHV | 外寸 40 × 70 × 36 mm | 赤[R](634nm) | 7W | DC24V |
|
|
|
| DC24V | IFVB-30BHV | 外寸 40 × 70 × 36 mm | 青[B](465nm) | 7W | DC24V |
|
|
