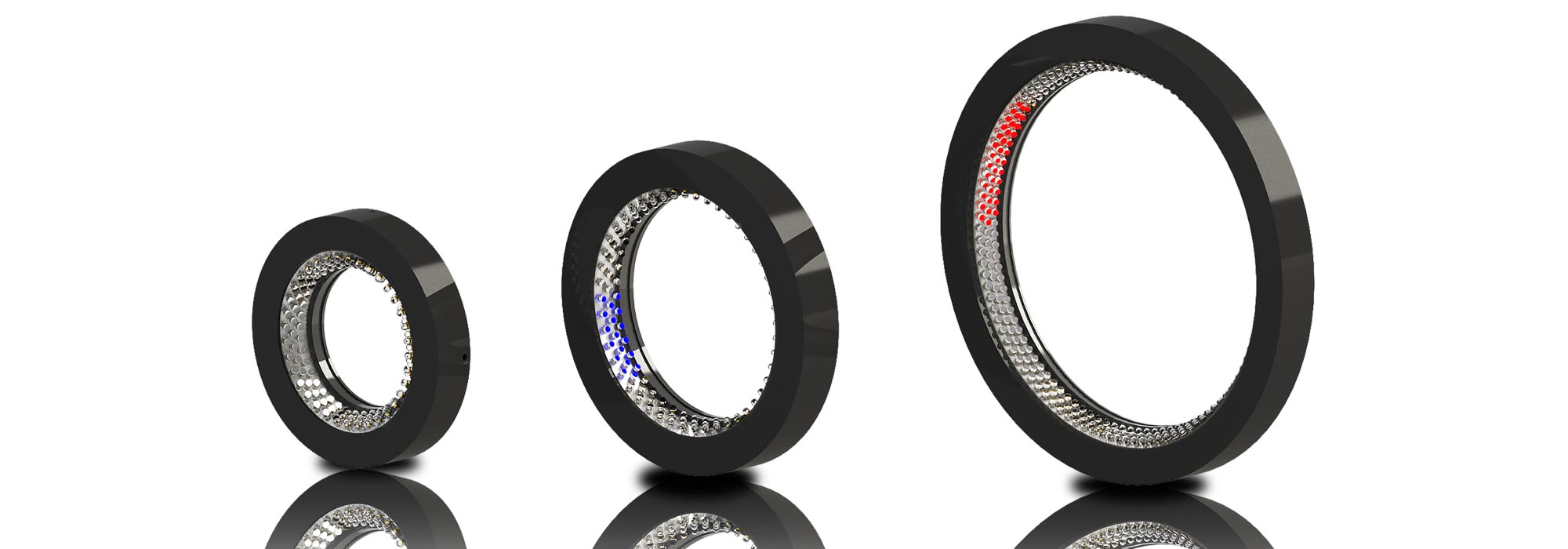

8方向ローアングルダイレクトリング照明 IDR-LA-8chシリーズ
傷検査・エッジ検出に最適
砲弾型LED素子を大きな傾斜角度に実装、至近距離のワークに強い斜光を集めるローアングルリング照明。
8方向からそれぞれ照射可能で、8方向から個別に照射して得られた画像を合成・画像処理をすることにより、高機能画像の撮像をすることが可能。
ワークに近距離で使用する事ができ、エッジの欠けや凹凸を立体認識する場合に有効。
特に高速同期撮像システムでの撮像に有効です。

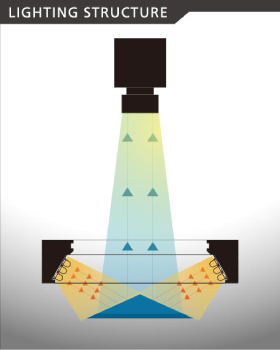

Lighting structure
| タイプ | 型 式 | 発光色 | 消費電力 | 入力電圧 | 外形図 DL | 3Dモデル DL | デモ機貸出 |
|---|---|---|---|---|---|---|---|
| DC12V | IDR-LA120/68DR-8ch | 赤[DR](635nm) | 6.4W | DC12V |
|
|
|
| DC12V | IDR-LA120/68DW-8ch | 白[DW](7000K) | 6.4W | DC12V |
|
|
|
| DC12V | IDR-LA120/68B-8ch | 青[B](470nm) | 6.4W | DC12V |
|
|
|
| DC12V | IDR-LA156/108DR-8ch | 赤[DR](635nm) | 10.6W | DC12V |
|
|
|
| DC12V | IDR-LA156/108DW-8ch | 白[DW](7000K) | 8.8W | DC12V |
|
|
|
| DC12V | IDR-LA156/108B-8ch | 青[B](470nm) | 8.8W | DC12V |
|
|
|
| DC12V | IDR-LA220/170DR-8ch | 赤[DR](635nm) | 15.0W | DC12V |
|
|
|
| DC12V | IDR-LA220/170DW-8ch | 白[DW](7000K) | 15.9W | DC12V |
|
|
|
| DC12V | IDR-LA220/170B-8ch | 青[B](470nm) | 19.2W | DC12V |
|
|
