発光色：紫外(UV-405) 2026年9月30日生産終了
発光色：赤色(R) 2025年3月31日生産終了→後継機：赤色(DR)

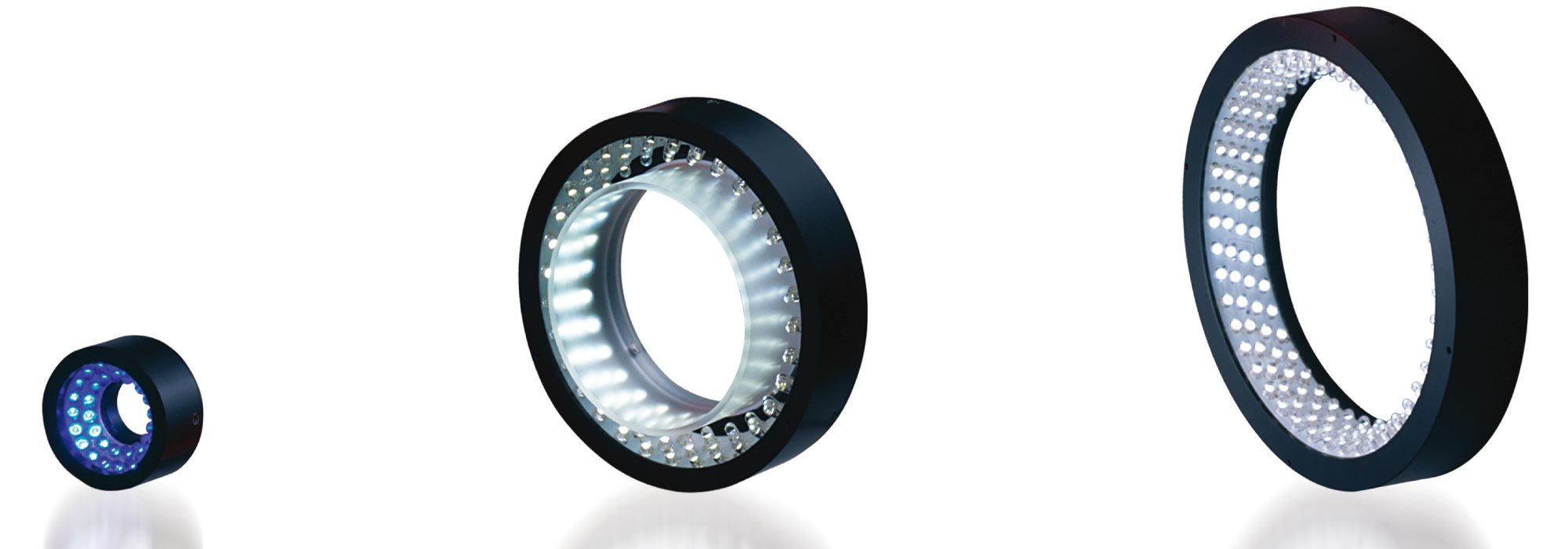

ローアングルダイレクトリング照明 IDR-LAシリーズ
傷検査・エッジ検出に最適
砲弾型LED素子を大きな傾斜角度に実装、至近距離のワークに強い斜光を集めるローアングルリング照明。
ワークに近距離で使用する事ができ、エッジの欠けや凹凸を立体認識する場合に有効。
光沢のあるワーク、素子の写り込み防止に拡散リングを容易にネジ止め出来ます。

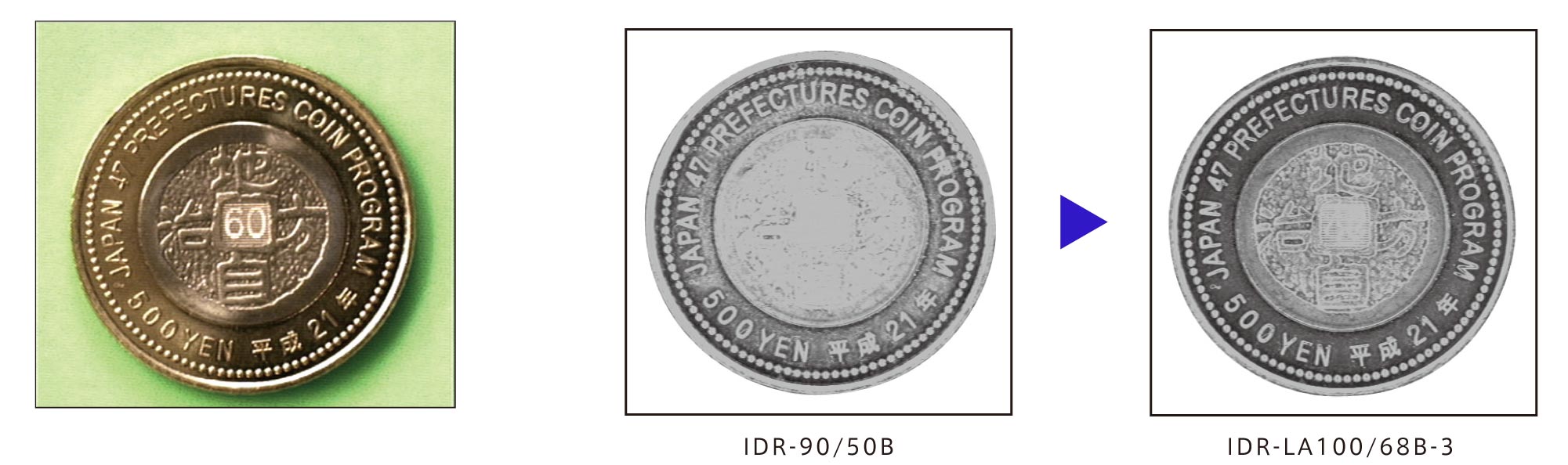

効果
全周からローアングル照射することで対象物の欠けや輪郭を検出できます。
ワーク面に接近した状態でも広いエリアの均一照射が可能です。 測定機種：IDR-LA100/68DW-3
WD：20mm

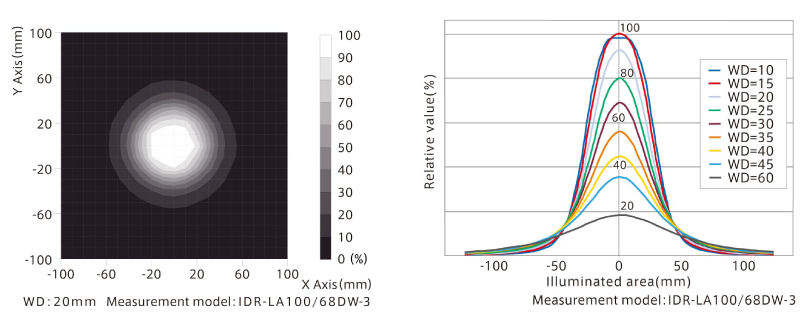

照度分布図（参考値）
WD20-40mmからの照射が最適です。 測定機種：IDR-LA100/68DW-3

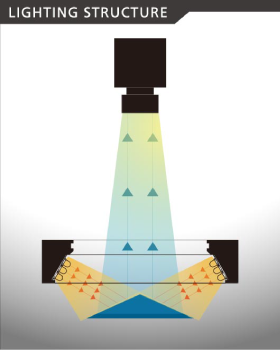

Lighting structure
| タイプ | 型 式 | その他 | 発光色 | 消費電力 | 入力電圧 | 外形図 DL | 3Dモデル DL | デモ機貸出 |
|---|---|---|---|---|---|---|---|---|
| DC12V | IDR-LA100/68R-3 | 外寸 Φ100 mm、内寸 Φ68 mm | 赤[R](660nm) | 7.2W | DC12V |
|
|
|
| DC12V | IDR-LA100/68B-3 | 外寸 Φ100 mm、内寸 Φ68 mm | 青[B](470nm) | 5.4W | DC12V |
|
|
|
| DC12V | IDR-LA100/68G-3 | 外寸 Φ100 mm、内寸 Φ68 mm | 緑[G](525nm) | 5.4W | DC12V |
|
|
|
| DC12V | IDR-LA120/70R-3 | 外寸 Φ120 mm、内寸 Φ70 mm | 赤[R](660nm) | 9.2W | DC12V |
|
|
|
| DC12V | IDR-LA140/108R-3 | 外寸 Φ140 mm、内寸 Φ108 mm | 赤[R](660nm) | 10.6W | DC12V |
|
|
|
| DC12V | IDR-LA140/108B-3 | 外寸 Φ140 mm、内寸 Φ108 mm | 青[B](470nm) | 8.0W | DC12V |
|
|
|
| DC12V | IDR-LA200/170R-3 | 外寸 Φ200 mm、内寸 Φ170 mm | 赤[R](660nm) | 15.9W | DC12V |
|
|
|
| DC12V | IDR-LA200/170B-3 | 外寸 Φ200 mm、内寸 Φ170 mm | 青[B](470nm) | 18.9W | DC12V |
|
|
|
| DC12V | IDR-LA74/48R | 外寸 Φ74 mm、内寸 Φ48 mm | 赤[R](660nm) | 3.6W | DC12V |
|
|
|
| DC12V | IDR-LA74/48B | 外寸 Φ74 mm、内寸 Φ48 mm | 青[B](470nm) | 5.4W | DC12V |
|
|
|
| DC24V | IDR-LA120DRHV | 外寸 Φ120 mm、内寸 Φ70 mm | 赤[DR](635nm) | 8.2W | DC24V |
|
|
|
| DC24V | IDR-LA120BHV | 外寸 Φ120 mm、内寸 Φ70 mm | 青[B](470nm) | 6.9W | DC24V |
|
|
|
| DC24V | IDR-LA120GHV | 外寸 Φ120 mm、内寸 Φ70 mm | 緑[G](525nm) | 6.9W | DC24V |
|
|
|
| DC24V | IDR-LA120RHV | 外寸 Φ120 mm、内寸 Φ70 mm | 赤[R](660nm) | 9.2W | DC24V |
|
|
|
| DC12V | IDR-LA120/70DW-3 | 外寸 Φ120 mm、内寸 Φ70 mm | 白[DW](7000K) | 6.9W | DC12V |
|
|
|
| DC24V | IDR-LA120WHV | 外寸 Φ120 mm、内寸 Φ70 mm | 白[W](7000K) | 6.9W | DC24V |
|
|
|
| DC12V | IDR-LA120/70DR-3 | 外寸 Φ120 mm、内寸 Φ70 mm | 赤[DR](635nm) | 10.5W | DC12V |
|
|
|
| DC12V | IDR-LA120/70G-3 | 外寸 Φ120 mm、内寸 Φ70 mm | 緑[G](525nm) | 6.9W | DC12V |
|
|
|
| DC12V | IDR-LA120/70UV-405NR-3 | 外寸 Φ120 mm、内寸 Φ70 mm | UV(405nm) | 9.2W | DC12V |
|
|
|
| DC12V | IDR-LA50/24R-2-C01 | 外寸 Φ50 mm、内寸 Φ24 mm | 赤[R](660nm) | 2.0W | DC12V |
|
|
|
| DC12V | IDR-LA50/24B-2-C01 | 外寸 Φ50 mm、内寸 Φ24 mm | 青[B](470nm) | 2.9W | DC12V |
|
|
|
| DC12V | IDR-LA120/70B-3 | 外寸 Φ120 mm、内寸 Φ70 mm | 青[B](470nm) | 6.9W | DC12V |
|
|
|
| DC12V | IDR-LA74/48G | 外寸 Φ74 mm、内寸 Φ48 mm | 緑[G](525nm) | 5.4W | DC12V |
|
|
|
| DC24V | IDR-LA140RHV | 外寸 Φ140 mm、内寸 Φ108 mm | 赤[R](660nm) | 10.6W | DC24V |
|
|
|
| DC12V | IDR-LA140/108DW-3 | 外寸 Φ140 mm、内寸 Φ108 mm | 白[DW](7000K) | 8.0W | DC12V |
|
|
|
| DC24V | IDR-LA140WHV | 外寸 Φ140 mm、内寸 Φ108 mm | 白[W](7000K) | 8.0W | DC24V |
|
|
|
| DC12V | IDR-LA140/108G-3 | 外寸 Φ140 mm、内寸 Φ108 mm | 緑[G](525nm) | 8.0W | DC12V |
|
|
|
| DC24V | IDR-LA100RHV | 外寸 Φ100 mm、内寸 Φ68 mm | 赤[R](660nm) | 7.2W | DC24V |
|
|
|
| DC12V | IDR-LA100/68DW-3 | 外寸 Φ100 mm、内寸 Φ68 mm | 白[DW](7000K) | 5.4W | DC12V |
|
|
|
| DC24V | IDR-LA100WHV | 外寸 Φ100 mm、内寸 Φ68 mm | 白[W](7000K) | 5.4W | DC24V |
|
|
|
| DC12V | IDR-LA100/68DR-3 | 外寸 Φ100 mm、内寸 Φ68 mm | 赤[DR](635nm) | 7.0W | DC12V |
|
|
|
| DC24V | IDR-LA100BHV | 外寸 Φ100 mm、内寸 Φ68 mm | 青[B](470nm) | 5.4W | DC24V |
|
|
|
| DC24V | IDR-LA100GHV | 外寸 Φ100 mm、内寸 Φ68 mm | 緑[G](525nm) | 5.4W | DC24V |
|
|
|
| DC24V | IDR-LA74RHV | 外寸 Φ74 mm、内寸 Φ48 mm | 赤[R](660nm) | 3.4W | DC24V |
|
|
|
| DC24V | IDR-LA74WHV | 外寸 Φ74 mm、内寸 Φ48 mm | 白[W](7000K) | 5.1W | DC24V |
|
|
|
| DC24V | IDR-LA74BHV | 外寸 Φ74 mm、内寸 Φ48 mm | 青[B](470nm) | 5.1W | DC24V |
|
|
|
| DC24V | IDR-LA74GHV | 外寸 Φ74 mm、内寸 Φ48 mm | 緑[G](525nm) | 5.1W | DC24V |
|
|
|
| DC24V | IDR-LA74DRHV | 外寸 Φ74 mm、内寸 Φ48 mm | 赤[DR](635nm) | 5.4W | DC24V |
|
|
|
| DC24V | IDR-LA50RHV | 外寸 Φ50 mm、内寸 Φ24 mm | 赤[R](660nm) | 2.0W | DC24V |
|
|
|
| DC24V | IDR-LA50WHV | 外寸 Φ50 mm、内寸 Φ24 mm | 白[W](7000K) | 2.9W | DC24V |
|
|
|
| DC24V | IDR-LA50BHV | 外寸 Φ50 mm、内寸 Φ24 mm | 青[B](470nm) | 2.9W | DC24V |
|
|
|
| DC24V | IDR-LA50GHV | 外寸 Φ50 mm、内寸 Φ24 mm | 緑[G](525nm) | 2.9W | DC24V |
|
|
|
| DC24V | IDR-LA50DRHV | 外寸 Φ50 mm、内寸 Φ24 mm | 赤[DR](635nm) | 2.7W | DC24V |
|
|
|
| DC12V | IDR-LA50/24G-2-C01 | 外寸 Φ50 mm、内寸 Φ24 mm | 緑[G](525nm) | 2.9W | DC12V |
|
|
|
| DC12V | IDR-LA120/70AIR-850-3 | 外寸 Φ120 mm、内寸 Φ70 mm | IR(850nm) | 4.6W | DC12V |
|
|
|
| DC24V | IDR-LA140DRHV | 外寸 Φ140 mm、内寸 Φ108 mm | 赤[DR](635nm) | 11.0W | DC24V |
|
|
|
| DC12V | IDR-LA74/48DW | 外寸 Φ74 mm、内寸 Φ48 mm | 白[DW](7000K) | 5.4W | DC12V |
|
|
|
| DC12V | IDR-LA74/48DR | 外寸 Φ74 mm、内寸 Φ48 mm | 赤[DR](635nm) | 5.4W | DC12V |
|
|
|
| DC12V | IDR-LA74/48UV-405NR | 外寸 Φ74 mm、内寸 Φ48 mm | UV(405nm) | 5.4W | DC12V |
|
|
|
| DC12V | IDR-LA74/48AIR-850 | 外寸 Φ74 mm、内寸 Φ48 mm | IR(850nm) | 3.6W | DC12V |
|
|
|
| DC12V | IDR-LA40/15R-2 | 外寸 Φ40 mm、内寸 Φ15 mm | 赤[R](660nm) | 1.5W | DC12V |
|
|
|
| DC12V | IDR-LA40/15G-2 | 外寸 Φ40 mm、内寸 Φ15 mm | 緑[G](525nm) | 2.2W | DC12V |
|
|
|
| DC12V | IDR-LA40/15B-2 | 外寸 Φ40 mm、内寸 Φ15 mm | 青[B](470nm) | 2.2W | DC12V |
|
|
|
| DC12V | IDR-LA40/15DW-2 | 外寸 Φ40 mm、内寸 Φ15 mm | 白[DW](7000K) | 2.2W | DC12V |
|
|
|
| DC12V | IDR-LA40/15DR-2 | 外寸 Φ40 mm、内寸 Φ15 mm | 赤[DR](635nm) | 2.1W | DC12V |
|
|
|
| DC12V | IDR-LA140/108DR-3 | 外寸 Φ140 mm、内寸 Φ108 mm | 赤[DR](635nm) | 11.9W | DC12V |
|
|
|
| DC24V | IDR-LA140BHV | 外寸 Φ140 mm、内寸 Φ108 mm | 青[B](470nm) | 8.0W | DC24V |
|
|
|
| DC24V | IDR-LA140GHV | 外寸 Φ140 mm、内寸 Φ108 mm | 緑[G](525nm) | 8.0W | DC24V |
|
|
|
| DC12V | IDR-LA140/108AIR-850-3 | 外寸 Φ140 mm、内寸 Φ108 mm | IR(850nm) | 5.3W | DC12V |
|
|
|
| DC12V | IDR-LA50/24DW-2-C01 | 外寸 Φ50 mm、内寸 Φ24 mm | 白[DW](7000K) | 2.9W | DC12V |
|
|
|
| DC12V | IDR-LA50/24DR-2-C01 | 外寸 Φ50 mm、内寸 Φ24 mm | 赤[DR](635nm) | 2.7W | DC12V |
|
|
|
| DC12V | IDR-LA50/24AIR-850-2-C01 | 外寸 Φ50 mm、内寸 Φ24 mm | IR(850nm) | 2.0W | DC12V |
|
|
|
| DC24V | IDR-LA200RHV | 外寸 Φ200 mm、内寸 Φ170 mm | 赤[R](660nm) | 15.9W | DC24V |
|
|
|
| DC24V | IDR-LA200WHV | 外寸 Φ200 mm、内寸 Φ170 mm | 白[W](7000K) | 19.5W | DC24V |
|
|
|
| DC24V | IDR-LA200BHV | 外寸 Φ200 mm、内寸 Φ170 mm | 青[B](470nm) | 19.5W | DC24V |
|
|
|
| DC24V | IDR-LA200GHV | 外寸 Φ200 mm、内寸 Φ170 mm | 緑[G](525nm) | 19.5W | DC24V |
|
|
|
| DC24V | IDR-LA200DRHV | 外寸 Φ200 mm、内寸 Φ170 mm | 赤[DR](635nm) | 14.5W | DC24V |
|
|
|
| DC12V | IDR-LA100/68UV-405NR-3 | 外寸 Φ100 mm、内寸 Φ68 mm | UV(405nm) | 5.7W | DC12V |
|
|
|
| DC12V | IDR-LA100/68AIR-850-3 | 外寸 Φ100 mm、内寸 Φ68 mm | IR(850nm) | 3.6W | DC12V |
|
|
|
| DC24V | IDR-LA100DRHV | 外寸 Φ100 mm、内寸 Φ68 mm | 赤[DR](635nm) | 7.0W | DC24V |
|
|
|
| DC12V | IDR-LA40/15UV-405NR-2 | 外寸 Φ40 mm、内寸 Φ15 mm | UV(405nm) | 2.2W | DC12V |
|
|
|
| DC12V | IDR-LA40/15AIR-850-2 | 外寸 Φ40 mm、内寸 Φ15 mm | IR(850nm) | 1.5W | DC12V |
|
|
|
| DC12V | IDR-LA200/170AIR-850-3 | 外寸 Φ200 mm、内寸 Φ170 mm | IR(850nm) | 12.5W | DC12V |
|
|
|
| DC12V | IDR-LA200/170G-3 | 外寸 Φ200 mm、内寸 Φ170 mm | 緑[G](525nm) | 18.9W | DC12V |
|
|
|
| DC12V | IDR-LA200/170DW-3 | 外寸 Φ200 mm、内寸 Φ170 mm | 白[DW](7000K) | 18.9W | DC12V |
|
|
|
| DC12V | IDR-LA200/170DR-3 | 外寸 Φ200 mm、内寸 Φ170 mm | 赤[DR](635nm) | 18.4W | DC12V |
|
|
