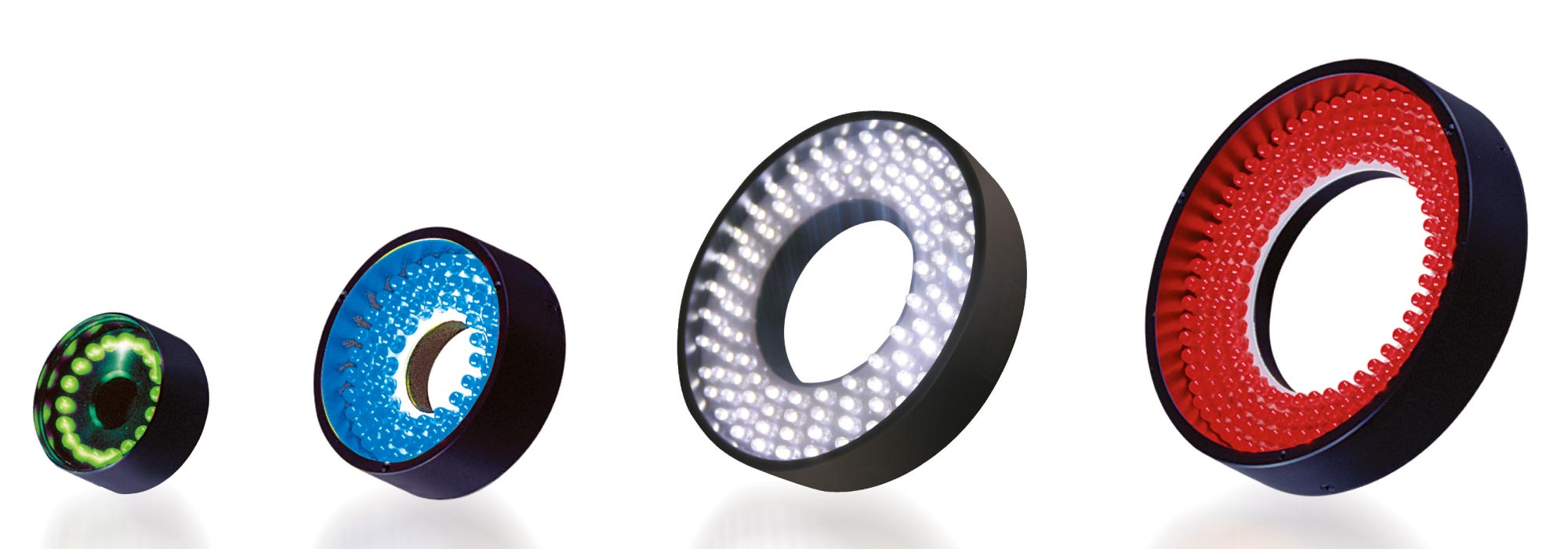

フラットダイレクトリング照明 IDR-Fシリーズ
LEDをフラット面に配置した広範囲均一照射タイプ
砲弾型LED素子を平面に実装したフラットダイレクトリング照明。
ダイレクトリングと比較し同じ素子数でより広い面積を照射出来き、WDを離す事が可能。
拡散板や偏光板を容易にネジ止め可能。
効果

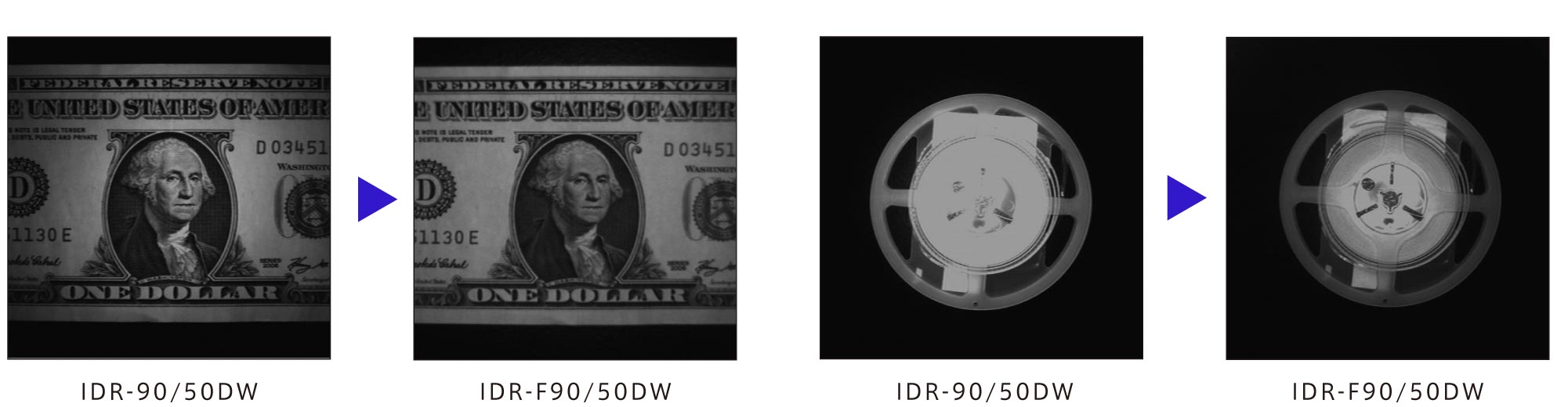

上部からのフラット照射で幅広いエリアの撮像が可能です。 長WDでも優れた均一照射が可能です。 測定機種：IDR-F110/60DW WD：200mm

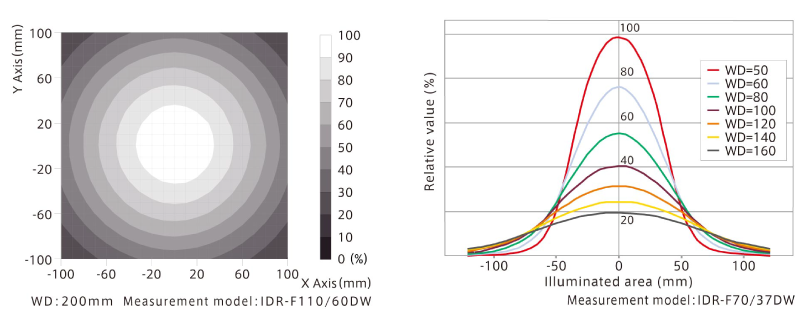

照度分布図（参考値）
ワーク面と平行にLEDを実装しているため均一 エリアが広く得られます。 測定機種：IDR-F70/37DW

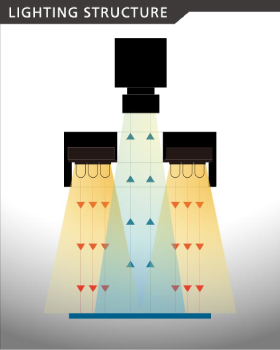

Lighting structure
| タイプ | 型 式 | その他 | 発光色 | 消費電力 | 入力電圧 | 外形図 DL | 3Dモデル DL | デモ機貸出 |
|---|---|---|---|---|---|---|---|---|
| DC12V | IDR-F32/10R | 外寸 Φ32 mm、内寸 Φ10 mm | 赤[R](660nm) | 0.8W | DC12V |
|
|
|
| DC12V | IDR-F32/10B | 外寸 Φ32 mm、内寸 Φ10 mm | 青[B](470nm) | 1.1W | DC12V |
|
|
|
| DC12V | IDR-F32/10G | 外寸 Φ32 mm、内寸 Φ10 mm | 緑[G](525nm) | 1.1W | DC12V |
|
|
|
| DC12V | IDR-F50/15R | 外寸 Φ50 mm、内寸 Φ15 mm | 赤[R](660nm) | 2.2W | DC12V |
|
|
|
| DC12V | IDR-F50/15B | 外寸 Φ50 mm、内寸 Φ15 mm | 青[B](470nm) | 3.3W | DC12V |
|
|
|
| DC12V | IDR-F50/15G | 外寸 Φ50 mm、内寸 Φ15 mm | 緑[G](525nm) | 3.3W | DC12V |
|
|
|
| DC12V | IDR-F70/37R | 外寸 Φ70 mm、内寸 Φ37 mm | 赤[R](660nm) | 4.4W | DC12V |
|
|
|
| DC12V | IDR-F70/37B | 外寸 Φ70 mm、内寸 Φ37 mm | 青[B](470nm) | 5.6W | DC12V |
|
|
|
| DC12V | IDR-F70/37G | 外寸 Φ70 mm、内寸 Φ37 mm | 緑[G](525nm) | 5.6W | DC12V |
|
|
|
| DC12V | IDR-F90/50R | 外寸 Φ90 mm、内寸 Φ50 mm | 赤[R](660nm) | 8.2W | DC12V |
|
|
|
| DC12V | IDR-F90/50B | 外寸 Φ90 mm、内寸 Φ50 mm | 青[B](470nm) | 6.2W | DC12V |
|
|
|
| DC12V | IDR-F90/50G | 外寸 Φ90 mm、内寸 Φ50 mm | 緑[G](525nm) | 6.2W | DC12V |
|
|
|
| DC12V | IDR-F110/60R | 外寸 Φ110 mm、内寸 Φ60 mm | 赤[R](660nm) | 9.6W | DC12V |
|
|
|
| DC12V | IDR-F110/60B | 外寸 Φ110 mm、内寸 Φ60 mm | 青[B](470nm) | 9.6W | DC12V |
|
|
|
| DC12V | IDR-F110/60G | 外寸 Φ110 mm、内寸 Φ60 mm | 緑[G](525nm) | 9.6W | DC12V |
|
|
|
| DC12V | IDR-F60/32R | 外寸 Φ60 mm、内寸 Φ32 mm | 赤[R](660nm) | 2.4W | DC12V |
|
|
|
| DC12V | IDR-F60/32B | 外寸 Φ60 mm、内寸 Φ32 mm | 青[B](470nm) | 3.6W | DC12V |
|
|
|
| DC12V | IDR-F60/32G | 外寸 Φ60 mm、内寸 Φ32 mm | 緑[G](525nm) | 3.6W | DC12V |
|
|
|
| DC24V | IDR-F60RHV | 外寸 Φ60 mm、内寸 Φ32 mm | 赤[R](660nm) | 2.4W | DC24V |
|
|
|
| DC24V | IDR-F60WHV | 外寸 Φ60 mm、内寸 Φ32 mm | 白[W](7000K) | 3.6W | DC24V |
|
|
|
| DC12V | IDR-F60/32DW | 外寸 Φ60 mm、内寸 Φ32 mm | 白[DW](7000K) | 3.6W | DC12V |
|
|
|
| DC12V | IDR-F60/32DR | 外寸 Φ60 mm、内寸 Φ32 mm | 赤[DR](635nm) | 3.6W | DC12V |
|
|
|
| DC24V | IDR-F60BHV | 外寸 Φ60 mm、内寸 Φ32 mm | 青[B](470nm) | 3.6W | DC24V |
|
|
|
| DC24V | IDR-F60GHV | 外寸 Φ60 mm、内寸 Φ32 mm | 緑[G](525nm) | 3.6W | DC24V |
|
|
|
| DC24V | IDR-F60DRHV | 外寸 Φ60 mm、内寸 Φ32 mm | 赤[DR](635nm) | 3.6W | DC24V |
|
|
|
| DC12V | IDR-F60/32AIR-850 | 外寸 Φ60 mm、内寸 Φ32 mm | IR(850nm) | 2.4W | DC12V |
|
|
|
| DC12V | IDR-F110/60DW | 外寸 Φ110 mm、内寸 Φ60 mm | 白[DW](7000K) | 9.6W | DC12V |
|
|
|
| DC24V | IDR-F110RHV | 外寸 Φ110 mm、内寸 Φ60 mm | 赤[R](660nm) | 9.6W | DC24V |
|
|
|
| DC24V | IDR-F110WHV | 外寸 Φ110 mm、内寸 Φ60 mm | 白[W](7000K) | 9.8W | DC24V |
|
|
|
| DC12V | IDR-F110/60DR | 外寸 Φ110 mm、内寸 Φ60 mm | 赤[DR](635nm) | 12.1W | DC12V |
|
|
|
| DC24V | IDR-F110BHV | 外寸 Φ110 mm、内寸 Φ60 mm | 青[B](470nm) | 9.8W | DC24V |
|
|
|
| DC24V | IDR-F110GHV | 外寸 Φ110 mm、内寸 Φ60 mm | 緑[G](525nm) | 9.8W | DC24V |
|
|
|
| DC12V | IDR-F110/60AIR-850 | 外寸 Φ110 mm、内寸 Φ60 mm | IR(850nm) | 6.5W | DC12V |
|
|
|
| DC24V | IDR-F110DRHV | 外寸 Φ110 mm、内寸 Φ60 mm | 赤[DR](635nm) | 10.2W | DC24V |
|
|
|
| DC12V | IDR-F50/15DW | 外寸 Φ50 mm、内寸 Φ15 mm | 白[DW](7000K) | 3.3W | DC12V |
|
|
|
| DC24V | IDR-F50RHV | 外寸 Φ50 mm、内寸 Φ15 mm | 赤[R](660nm) | 2.4W | DC24V |
|
|
|
| DC24V | IDR-F50WHV | 外寸 Φ50 mm、内寸 Φ15 mm | 白[W](7000K) | 3.6W | DC24V |
|
|
|
| DC12V | IDR-F50/15DR | 外寸 Φ50 mm、内寸 Φ15 mm | 赤[DR](635nm) | 3.1W | DC12V |
|
|
|
| DC24V | IDR-F50BHV | 外寸 Φ50 mm、内寸 Φ15 mm | 青[B](470nm) | 3.6W | DC24V |
|
|
|
| DC24V | IDR-F50GHV | 外寸 Φ50 mm、内寸 Φ15 mm | 緑[G](525nm) | 3.6W | DC24V |
|
|
|
| DC24V | IDR-F50DRHV | 外寸 Φ50 mm、内寸 Φ15 mm | 赤[DR](635nm) | 2.8W | DC24V |
|
|
|
| DC24V | IDR-F70RHV | 外寸 Φ70 mm、内寸 Φ37 mm | 赤[R](660nm) | 4.4W | DC24V |
|
|
|
| DC24V | IDR-F70WHV | 外寸 Φ70 mm、内寸 Φ37 mm | 白[W](7000K) | 5.8W | DC24V |
|
|
|
| DC12V | IDR-F70/37DW | 外寸 Φ70 mm、内寸 Φ37 mm | 白[DW](7000K) | 5.6W | DC12V |
|
|
|
| DC12V | IDR-F70/37DR | 外寸 Φ70 mm、内寸 Φ37 mm | 赤[DR](635nm) | 4.9W | DC12V |
|
|
|
| DC24V | IDR-F70BHV | 外寸 Φ70 mm、内寸 Φ37 mm | 青[B](470nm) | 5.8W | DC24V |
|
|
|
| DC12V | IDR-F90/50DW | 外寸 Φ90 mm、内寸 Φ50 mm | 白[DW](7000K) | 6.2W | DC12V |
|
|
|
| DC24V | IDR-F90RHV | 外寸 Φ90 mm、内寸 Φ50 mm | 赤[R](660nm) | 8.2W | DC24V |
|
|
|
| DC24V | IDR-F90WHV | 外寸 Φ90 mm、内寸 Φ50 mm | 白[W](7000K) | 6.2W | DC24V |
|
|
|
| DC12V | IDR-F90/50DR | 外寸 Φ90 mm、内寸 Φ50 mm | 赤[DR](635nm) | 7.3W | DC12V |
|
|
|
| DC24V | IDR-F90BHV | 外寸 Φ90 mm、内寸 Φ50 mm | 青[B](470nm) | 6.2W | DC24V |
|
|
|
| DC24V | IDR-F90GHV | 外寸 Φ90 mm、内寸 Φ50 mm | 緑[G](525nm) | 6.2W | DC24V |
|
|
|
| DC12V | IDR-F90/50AIR-850 | 外寸 Φ90 mm、内寸 Φ50 mm | IR(850nm) | 4.1W | DC12V |
|
|
|
| DC24V | IDR-F90DRHV | 外寸 Φ90 mm、内寸 Φ50 mm | 赤[DR](635nm) | 7.3W | DC24V |
|
|
|
| DC24V | IDR-F70GHV | 外寸 Φ70 mm、内寸 Φ37 mm | 緑[G](525nm) | 5.8W | DC24V |
|
|
|
| DC24V | IDR-F70DRHV | 外寸 Φ70 mm、内寸 Φ37 mm | 赤[DR](635nm) | 4.9W | DC24V |
|
|
|
| DC12V | IDR-F70/37IR-1450 | 外寸 Φ70 mm、内寸 Φ37 mm | IR(1450nm) | 4.0W | DC12V |
|
|
|
| DC12V | IDR-F32/10DW | 外寸 Φ32 mm、内寸 Φ10 mm | 白[DW](7000K) | 1.1W | DC12V |
|
|
|
| DC12V | IDR-F32/10DR | 外寸 Φ32 mm、内寸 Φ10 mm | 赤[DR](635nm) | 0.8W | DC12V |
|
|
|
| DC12V | IDR-F43/15R | 外寸 Φ43 mm、内寸 Φ15 mm | 赤[R](660nm) | 1.5W | DC12V |
|
|
|
| DC12V | IDR-F43/15B | 外寸 Φ43 mm、内寸 Φ15 mm | 青[B](470nm) | 2.2W | DC12V |
|
|
|
| DC12V | IDR-F43/15DW | 外寸 Φ43 mm、内寸 Φ15 mm | 白[DW](7000K) | 2.2W | DC12V |
|
|
|
| DC24V | IDR-F43RHV | 外寸 Φ43 mm、内寸 Φ15 mm | 赤[R](660nm) | 1.5W | DC24V |
|
|
|
| DC12V | IDR-F43/15G | 外寸 Φ43 mm、内寸 Φ15 mm | 緑[G](525nm) | 2.2W | DC12V |
|
|
|
| DC24V | IDR-F43WHV | 外寸 Φ43 mm、内寸 Φ15 mm | 白[W](7000K) | 2.2W | DC24V |
|
|
|
| DC12V | IDR-F43/15DR | 外寸 Φ43 mm、内寸 Φ15 mm | 赤[DR](635nm) | 1.8W | DC12V |
|
|
|
| DC24V | IDR-F43BHV | 外寸 Φ43 mm、内寸 Φ15 mm | 青[B](470nm) | 2.2W | DC24V |
|
|
|
| DC24V | IDR-F43GHV | 外寸 Φ43 mm、内寸 Φ15 mm | 緑[G](525nm) | 2.2W | DC24V |
|
|
|
| DC12V | IDR-F100/50R | 外寸 Φ100 mm、内寸 Φ50 mm | 赤[R](660nm) | 8.7W | DC12V |
|
|
|
| DC12V | IDR-F100/50B | 外寸 Φ100 mm、内寸 Φ50 mm | 青[B](470nm) | 6.5W | DC12V |
|
|
|
| DC12V | IDR-F100/50G | 外寸 Φ100 mm、内寸 Φ50 mm | 緑[G](525nm) | 6.5W | DC12V |
|
|
|
| DC24V | IDR-F100RHV | 外寸 Φ100 mm、内寸 Φ50 mm | 赤[R](660nm) | 8.7W | DC24V |
|
|
|
| DC24V | IDR-F100WHV | 外寸 Φ100 mm、内寸 Φ50 mm | 白[W](7000K) | 6.5W | DC24V |
|
|
|
| DC12V | IDR-F100/50DW | 外寸 Φ100 mm、内寸 Φ50 mm | 白[DW](7000K) | 6.5W | DC12V |
|
|
|
| DC12V | IDR-F100/50DR | 外寸 Φ100 mm、内寸 Φ50 mm | 赤[DR](635nm) | 8.5W | DC12V |
|
|
|
| DC24V | IDR-F100BHV | 外寸 Φ100 mm、内寸 Φ50 mm | 青[B](470nm) | 6.5W | DC24V |
|
|
|
| DC24V | IDR-F100GHV | 外寸 Φ100 mm、内寸 Φ50 mm | 緑[G](525nm) | 6.5W | DC24V |
|
|
|
| DC24V | IDR-F43DRHV | 外寸 Φ43 mm、内寸 Φ15 mm | 赤[DR](635nm) | TBD | DC24V |
|
|
|
| DC24V | IDR-F100DRHV | 外寸 Φ100 mm、内寸 Φ50 mm | 赤[DR](635nm) | 7.2W | DC24V |
|
|
