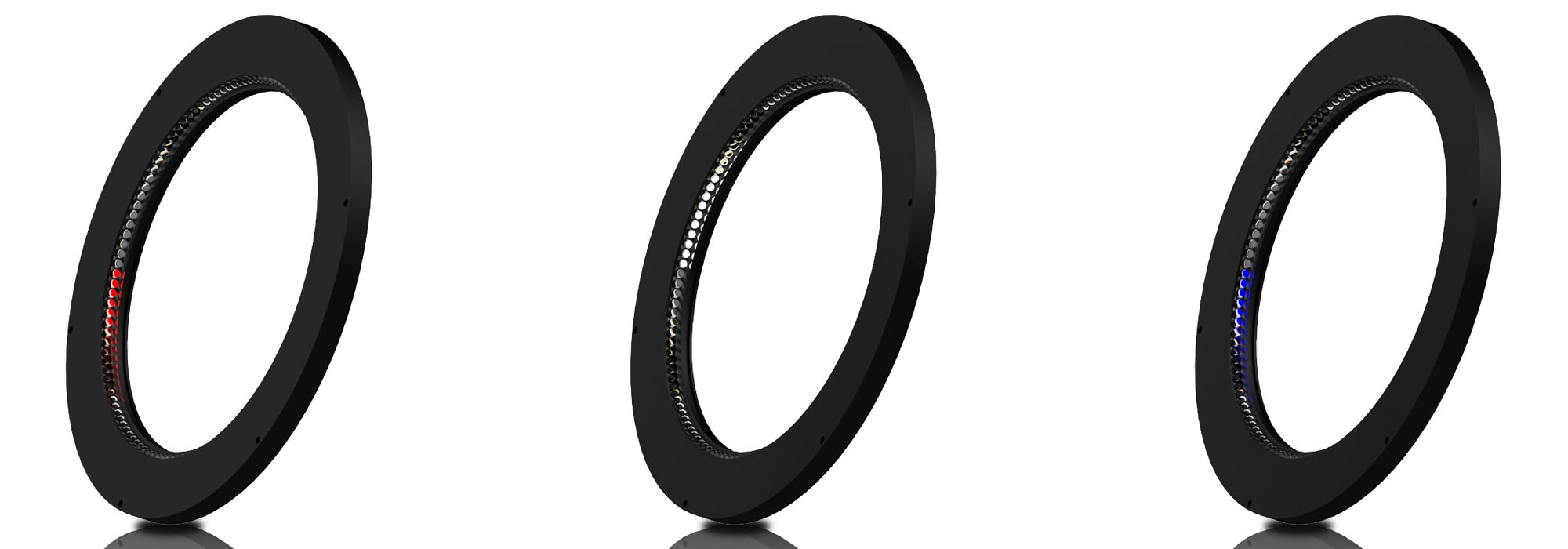

8方向水平照射リング照明 IDRA-T-8chシリーズ
水平方向からの照射で凸凹を強調
砲弾型LED素子を真横に実装した8方向水平照射リング照明。
ワークに真横から照射する事ができ、打痕や刻印検査、エッジ検査をする場合に有効。
またドーム照明と組み合わせての使用も可能。
特に高速同期撮像システムでの撮像に有効です。

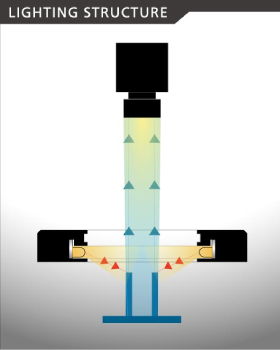

Lighting structure
| タイプ | 型 式 | 発光色 | 消費電力 | 入力電圧 | 外形図 DL | 3Dモデル DL | デモ機貸出 |
|---|---|---|---|---|---|---|---|
| DC12V | IDRA-T194/140DR-1-8ch | 赤[DR](635nm) | 7.2W | DC12V |
|
|
|
| DC12V | IDRA-T194/140DW-1-8ch | 白[DW](7000K) | 7.2W | DC12V |
|
|
|
| DC12V | IDRA-T194/140B-1-8ch | 青[B](470nm) | 7.2W | DC12V |
|
|
