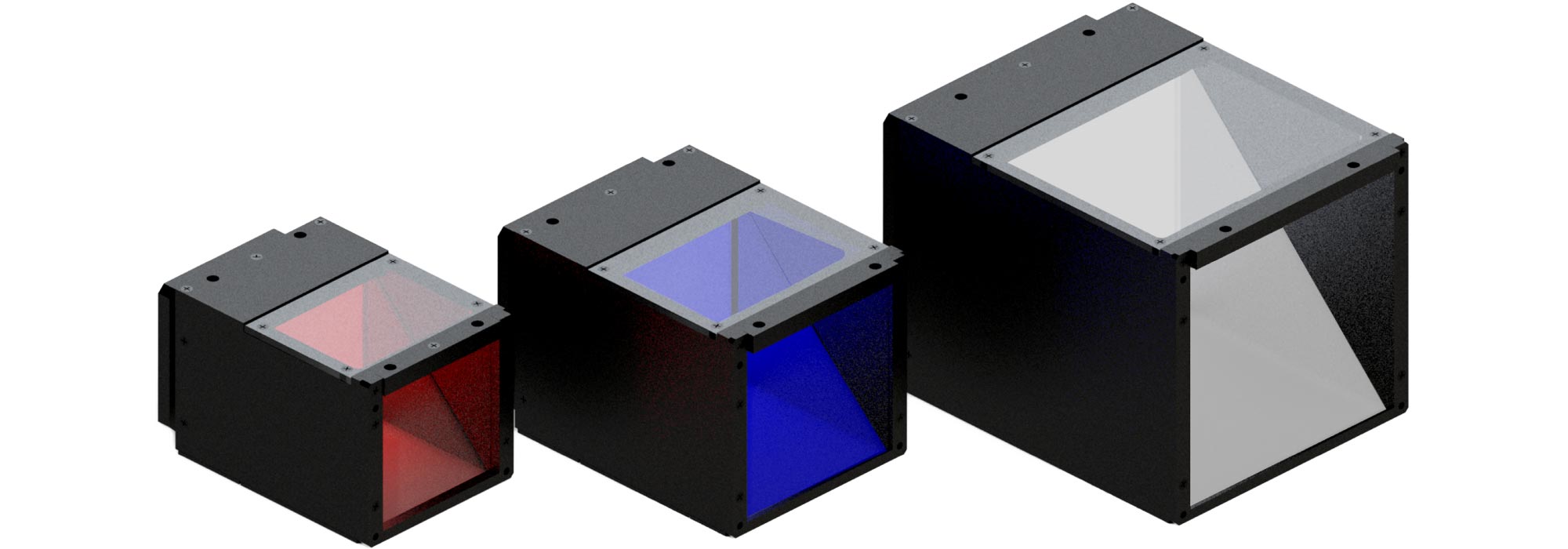

ストレート疑似同軸落射照明 IFVA-STシリーズ
高照度、高均一、コンパクト筐体を実現したストレート擬似同軸落射照明
ハーフミラーを用いてカメラ軸に対し直交する軸で照射・撮像が可能。
IFVAに比べて高さ方向のスペースが削減でき、省スペース化を実現。
正反射での検査が可能なので表面の微細な傷の検査や印字、文字検査に有効。
基板のパターン検査やコネクタのピンのピッチ計測など幅広い用途に利用可能。

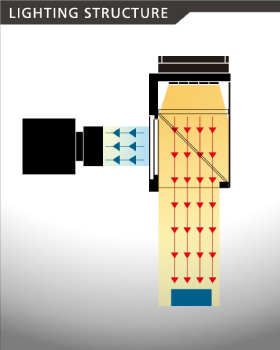

Lighting structure
| タイプ | 型 式 | その他 | 発光色 | 消費電力 | 入力電圧 | 外形図 DL | 3Dモデル DL | デモ機貸出 |
|---|---|---|---|---|---|---|---|---|
| DC12V | IFVA-40W-ST | 外寸 50 × 77 × 46 mm | 白[W](TBD) | 10.5W | DC12V |
|
|
|
| DC12V | IFVA-40R-ST | 外寸 50 × 77 × 46 mm | 赤[R](634nm) | 10.5W | DC12V |
|
|
|
| DC12V | IFVA-40B-ST | 外寸 50 × 77 × 46 mm | 青[B](465nm) | 10.5W | DC12V |
|
|
|
| DC12V | IFVA-40IR-850-ST | 外寸 50 × 77 × 46 mm | IR(850nm) | 7W | DC12V |
|
|
|
| DC12V | IFVA-40G-ST | 外寸 50 × 77 × 46 mm | 緑[G](520nm) | 9W | DC12V |
|
|
|
| DC12V | IFVA-50W-ST | 外寸 60 × 87 × 56 mm | 白[W](TBD) | 14W | DC12V |
|
|
|
| DC12V | IFVA-50R-ST | 外寸 60 × 87 × 56 mm | 赤[R](634nm) | 14W | DC12V |
|
|
|
| DC12V | IFVA-50B-ST | 外寸 60 × 87 × 56 mm | 青[B](465nm) | 14W | DC12V |
|
|
|
| DC12V | IFVA-50IR-850-ST | 外寸 60 × 87 × 56 mm | IR(850nm) | 11W | DC12V |
|
|
|
| DC12V | IFVA-50G-ST | 外寸 60 × 87 × 56 mm | 緑[G](520nm) | 12W | DC12V |
|
|
|
| DC12V | IFVA-70W-ST | 外寸 80 × 107 × 76 mm | 白[W](TBD) | 24W | DC12V |
|
|
|
| DC12V | IFVA-70R-ST | 外寸 80 × 107 × 76 mm | 赤[R](634nm) | 24W | DC12V |
|
|
|
| DC12V | IFVA-70B-ST | 外寸 80 × 107 × 76 mm | 青[B](465nm) | 24W | DC12V |
|
|
|
| DC12V | IFVA-70IR-850-ST | 外寸 80 × 107 × 76 mm | IR(850nm) | 17W | DC12V |
|
|
|
| DC12V | IFVA-70G-ST | 外寸 80 × 107 × 76 mm | 緑[G](520nm) | 18W | DC12V |
|
|
|
| DC24V | IFVA-40WHV-ST | 外寸 50 × 77 × 46 mm | 白[W](TBD) | 10.5W | DC24V |
|
|
|
| DC24V | IFVA-40RHV-ST | 外寸 50 × 77 × 46 mm | 赤[R](634nm) | 10.5W | DC24V |
|
|
|
| DC24V | IFVA-40BHV-ST | 外寸 50 × 77 × 46 mm | 青[B](465nm) | 10.5W | DC24V |
|
|
|
| DC24V | IFVA-40IR-850HV-ST | 外寸 50 × 77 × 46 mm | IR(850nm) | 7W | DC24V |
|
|
|
| DC24V | IFVA-50WHV-ST | 外寸 60 × 87 × 56 mm | 白[W](TBD) | 14W | DC24V |
|
|
|
| DC24V | IFVA-50RHV-ST | 外寸 60 × 87 × 56 mm | 赤[R](634nm) | 14W | DC24V |
|
|
|
| DC24V | IFVA-50BHV-ST | 外寸 60 × 87 × 56 mm | 青[B](465nm) | 14W | DC24V |
|
|
|
| DC24V | IFVA-50IR-850HV-ST | 外寸 60 × 87 × 56 mm | IR(850nm) | 11W | DC24V |
|
|
|
| DC24V | IFVA-50GHV-ST | 外寸 60 × 87 × 56 mm | 緑[G](520nm) | 12W | DC24V |
|
|
|
| DC24V | IFVA-70WHV-ST | 外寸 80 × 107 × 76 mm | 白[W](TBD) | 24W | DC24V |
|
|
|
| DC24V | IFVA-70RHV-ST | 外寸 80 × 107 × 76 mm | 赤[R](634nm) | 24W | DC24V |
|
|
|
| DC24V | IFVA-70BHV-ST | 外寸 80 × 107 × 76 mm | 青[B](465nm) | 24W | DC24V |
|
|
|
| DC24V | IFVA-70IR-850HV-ST | 外寸 80 × 107 × 76 mm | IR(850nm) | 17W | DC24V |
|
|
|
| DC24V | IFVA-70GHV-ST | 外寸 80 × 107 × 76 mm | 緑[G](520nm) | 18W | DC24V |
|
|
|
| DC12V | IFVA-40DW-ST | 外寸 50 × 77 × 46 mm | 白[DW](TBD) | 10W | DC12V |
|
|
|
| DC12V | IFVA-40DR-ST | 外寸 50 × 77 × 46 mm | 赤[DR](630nm) | 10W | DC12V |
|
|
|
| DC12V | IFVA-40DB-ST | 外寸 50 × 77 × 46 mm | 青[DB](465nm) | 10W | DC12V |
|
|
|
| DC12V | IFVA-40DG-ST | 外寸 50 × 77 × 46 mm | 緑[DG](520nm) | 9W | DC12V |
|
|
|
| DC12V | IFVA-50DW-ST | 外寸 60 × 87 × 56 mm | 白[DW](TBD) | 14W | DC12V |
|
|
|
| DC12V | IFVA-50DR-ST | 外寸 60 × 87 × 56 mm | 赤[DR](630nm) | 14W | DC12V |
|
|
|
| DC12V | IFVA-50DB-ST | 外寸 60 × 87 × 56 mm | 青[DB](465nm) | 14W | DC12V |
|
|
|
| DC12V | IFVA-50DG-ST | 外寸 60 × 87 × 56 mm | 緑[DG](520nm) | 12W | DC12V |
|
|
|
| DC12V | IFVA-70DW-ST | 外寸 80 × 107 × 76 mm | 白[DW](TBD) | 24W | DC12V |
|
|
|
| DC12V | IFVA-70DR-ST | 外寸 80 × 107 × 76 mm | 赤[DR](630nm) | 24W | DC12V |
|
|
|
| DC12V | IFVA-70DB-ST | 外寸 80 × 107 × 76 mm | 青[DB](465nm) | 24W | DC12V |
|
|
|
| DC12V | IFVA-70DG-ST | 外寸 80 × 107 × 76 mm | 緑[DG](520nm) | 18W | DC12V |
|
|
|
| DC24V | IFVA-40DWHV-ST | 外寸 50 × 77 × 46 mm | 白[DW](TBD) | 10W | DC24V |
|
|
|
| DC24V | IFVA-40DRHV-ST | 外寸 50 × 77 × 46 mm | 赤[DR](630nm) | 10W | DC24V |
|
|
|
| DC24V | IFVA-40DBHV-ST | 外寸 50 × 77 × 46 mm | 青[DB](465nm) | 10W | DC24V |
|
|
|
| DC24V | IFVA-40DGHV-ST | 外寸 50 × 77 × 46 mm | 緑[DG](520nm) | 9W | DC24V |
|
|
|
| DC24V | IFVA-50DWHV-ST | 外寸 60 × 87 × 56 mm | 白[DW](TBD) | 14W | DC24V |
|
|
|
| DC24V | IFVA-50DRHV-ST | 外寸 60 × 87 × 56 mm | 赤[DR](630nm) | 14W | DC24V |
|
|
|
| DC24V | IFVA-50DBHV-ST | 外寸 60 × 87 × 56 mm | 青[DB](465nm) | 14W | DC24V |
|
|
|
| DC24V | IFVA-50DGHV-ST | 外寸 60 × 87 × 56 mm | 緑[DG](520nm) | 12W | DC24V |
|
|
|
| DC24V | IFVA-70DWHV-ST | 外寸 80 × 107 × 76 mm | 白[DW](TBD) | 24W | DC24V |
|
|
|
| DC24V | IFVA-70DRHV-ST | 外寸 80 × 107 × 76 mm | 赤[DR](630nm) | 24W | DC24V |
|
|
|
| DC24V | IFVA-70DBHV-ST | 外寸 80 × 107 × 76 mm | 青[DB](465nm) | 24W | DC24V |
|
|
|
| DC24V | IFVA-70DGHV-ST | 外寸 80 × 107 × 76 mm | 緑[DG](520nm) | 18W | DC24V |
|
|
