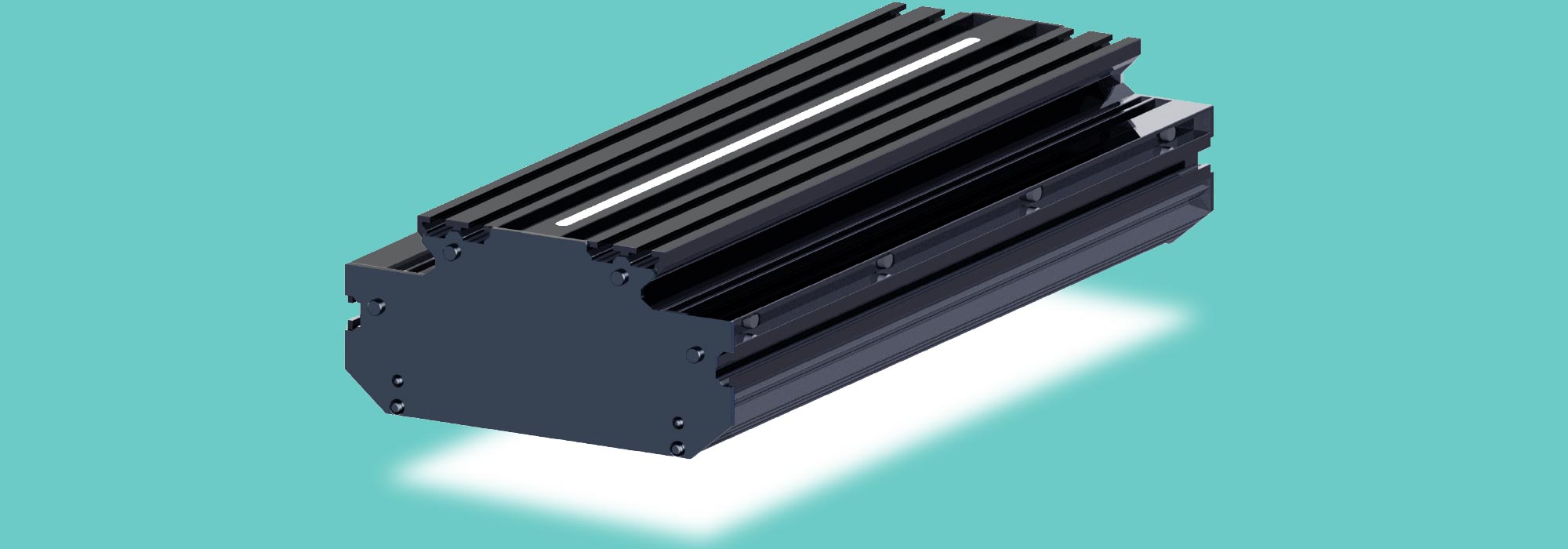

ラインカメラ用ハーフパイプ照明 IQDH-REシリーズ
長尺にも対応可能な高輝度ハーフパイプ照明
・筐体内部の左右にLED素子を配置しており、筐体内部の拡散ドームで光を拡散させることによりワークに均一な光を照射することが可能。
・拡散した均一な光により、ロールtoロールのフィルムや印刷物・凹凸形状の部品等の検査において影やムラの無い画像が撮像可能。
・材質上表面でハレーションを起こしやすいワークに対しては、ハレーションを抑え鮮明な画像を撮ることが可能。
電源調光100%時、LWD10ｍｍにおける中心照度15万lx以上の高照度。（保証値ではございません）
開口長さが124mmから1024mmまで10サイズをご用意。

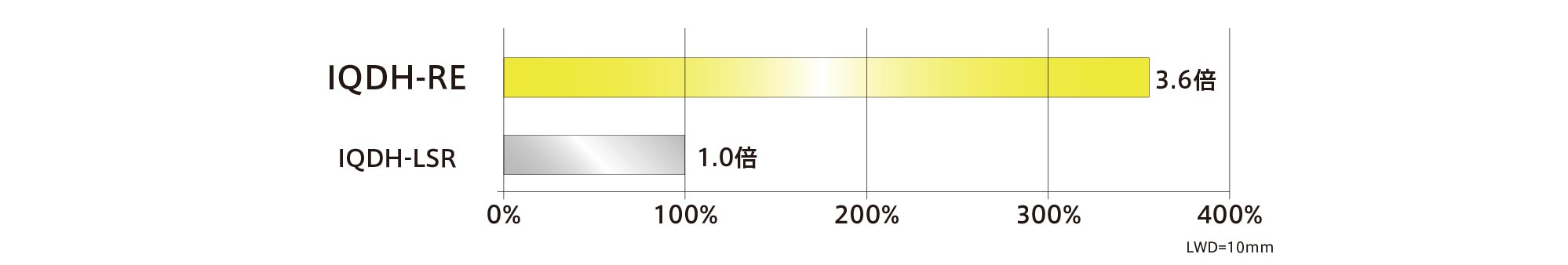

従来比約3.6倍の高輝度化 （参考値）

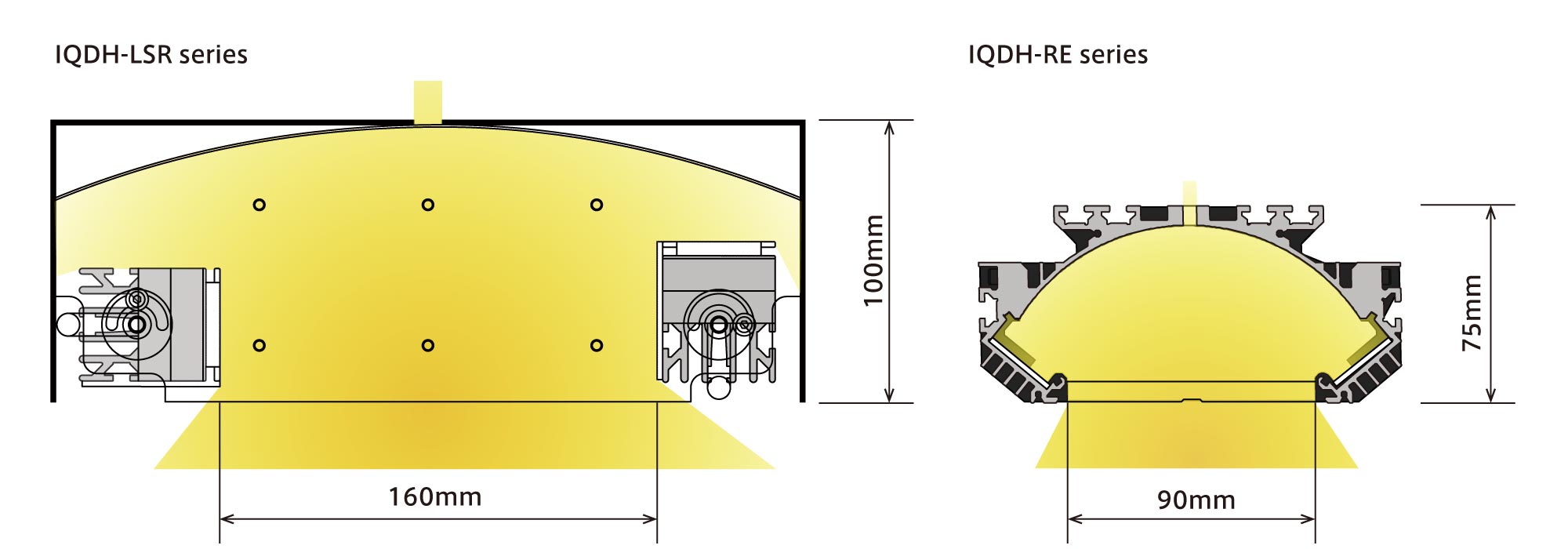

IQDH-LSRとの形状比較

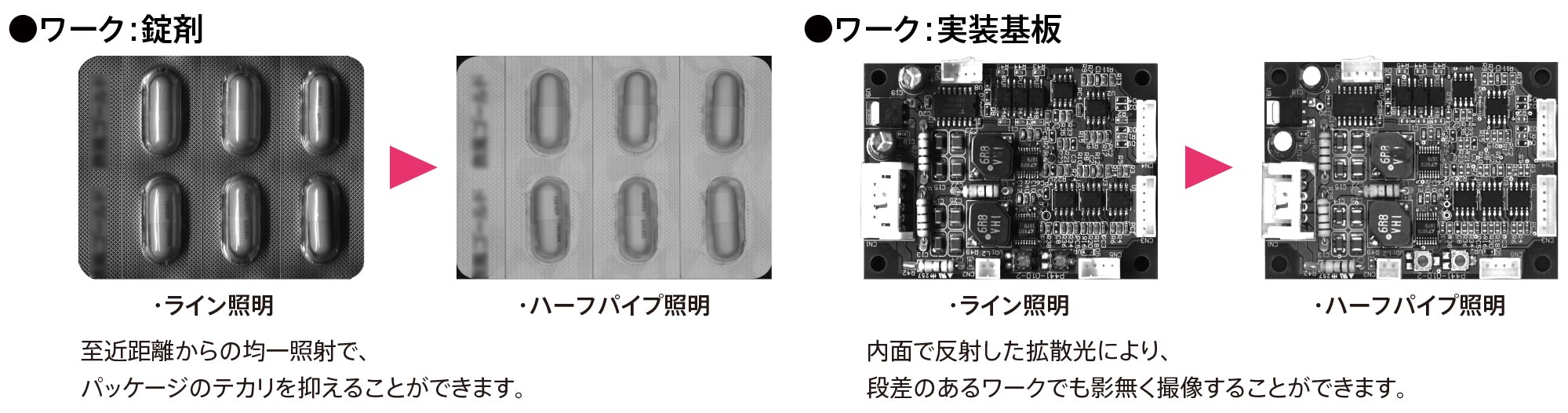

撮像例

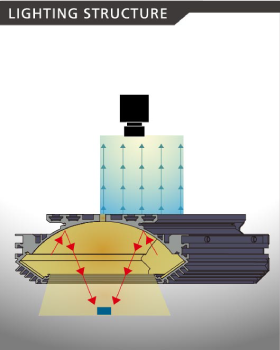

Lighting structure
| タイプ | 型 式 | 発光色 | 消費電力 | 入力電圧 | 外形図 DL | 3Dモデル DL | デモ機貸出 |
|---|---|---|---|---|---|---|---|
| 高輝度 | IQDH-RE100W | 白[W](5700K) | 24W | DC48V |
|
|
|
| 高輝度 | IQDH-RE200W | 白[W](5700K) | 48W | DC48V |
|
|
|
| 高輝度 | IQDH-RE300W | 白[W](5700K) | 72W | DC48V |
|
|
|
| 高輝度 | IQDH-RE400W | 白[W](5700K) | 96W | DC48V |
|
|
|
| 高輝度 | IQDH-RE500W | 白[W](5700K) | 120W | DC48V |
|
|
|
| 高輝度 | IQDH-RE600W | 白[W](5700K) | 144W | DC48V |
|
|
|
| 高輝度 | IQDH-RE700W | 白[W](5700K) | 168W | DC48V |
|
|
|
| 高輝度 | IQDH-RE800W | 白[W](5700K) | 192W | DC48V |
|
|
|
| 高輝度 | IQDH-RE900W | 白[W](5700K) | 216W | DC48V |
|
|
|
| 高輝度 | IQDH-RE1000W | 白[W](5700K) | 240W | DC48V |
|
|
