ブライバックライン照明III IDBC-REシリーズ
ブライバックライン照明がさらに明るくなって新登場！
IDBC-RE-Hシリーズは、IDBB-REシリーズと比べ1.9倍(赤色)～5.1倍(青色)の高照度を実現。
IDBC-REシリーズは、IDBB-RE-Sシリーズと比べ1.3倍(赤色)～3.8倍(青色)の高照度を実現。(WD=50mm)
発光色は白色/赤色/青色、照明長は100mm単位で最長1,800mmまで選択可能。

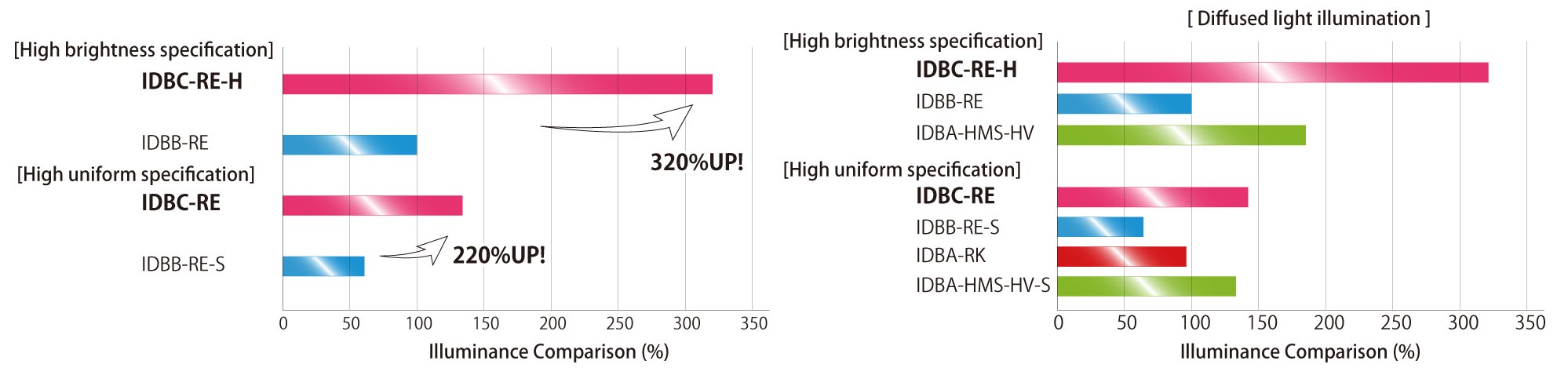

拡散光照射タイプ照明で最大級の明るさ
従来品との同仕様比較では、高輝度仕様のIDBC-RE-HシリーズではIDBB-REシリーズの約320％、高均一仕様のIDBC-REシリーズではIDBB-RE-Sシリーズの約220%とより明るく照射可能。
IDBA-RKシリーズや、IDBA-HMSシリーズなどの同じ拡散光照射タイプの照明と比較しても、最高クラスの明るさでの照射が可能です。

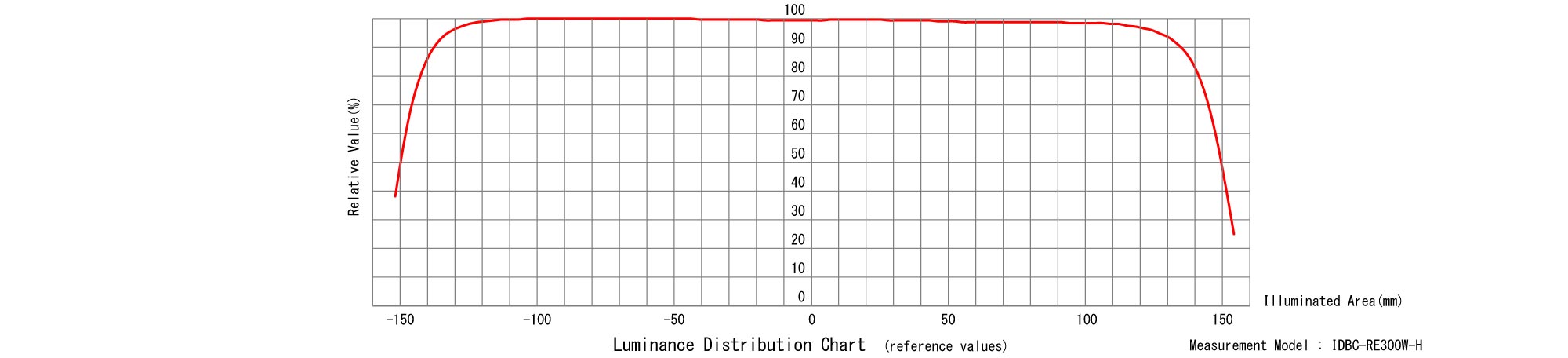

高均一な照射が可能
高輝度仕様でも高い均一性を保持しており、照射用途に最適な照明です。
発光部両端から15㎜の地点でも照度値90%と、発光部ほぼ全域が使用可能なため、非常にコンパクトな装置設計が可能。

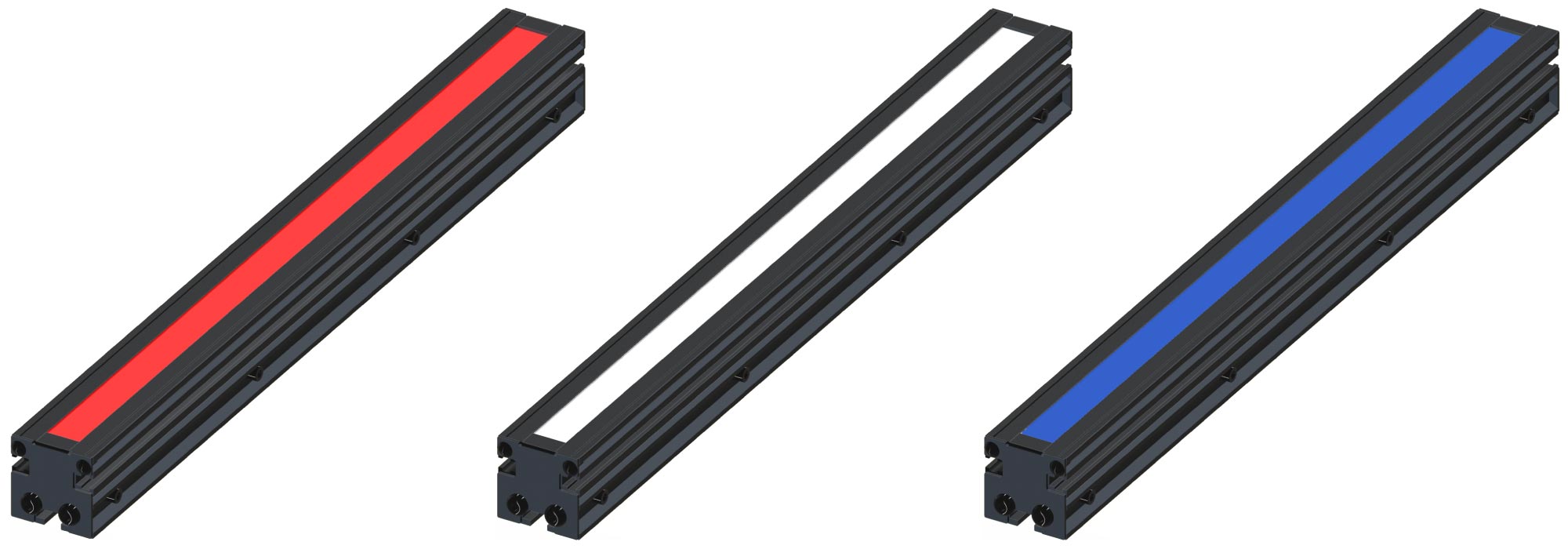

多彩な発光色と照明長をラインナップ

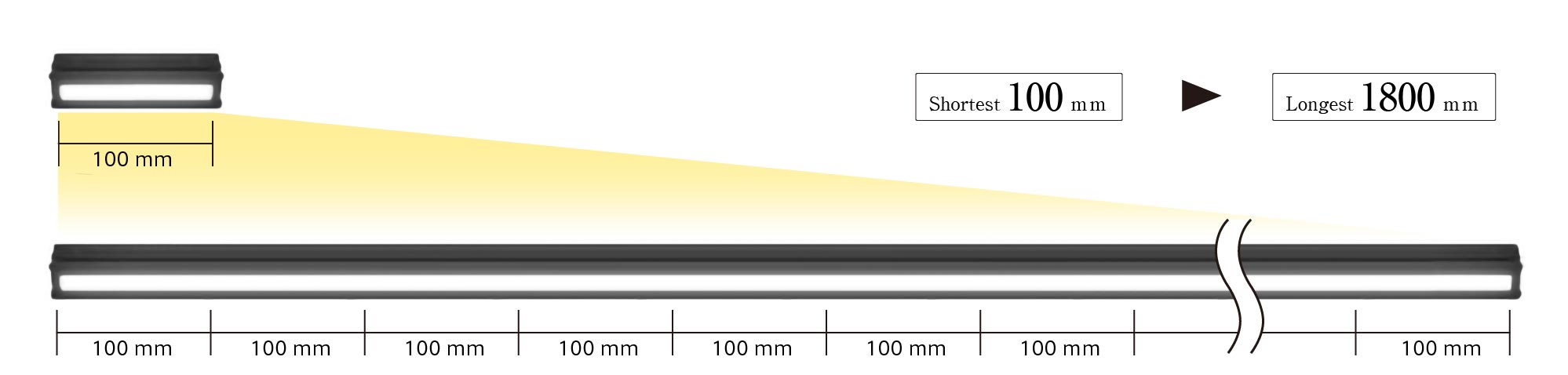

発光色は白色／赤色／青色の3色を、照明長は100mm単位で最長1,800mmまで選択可能。

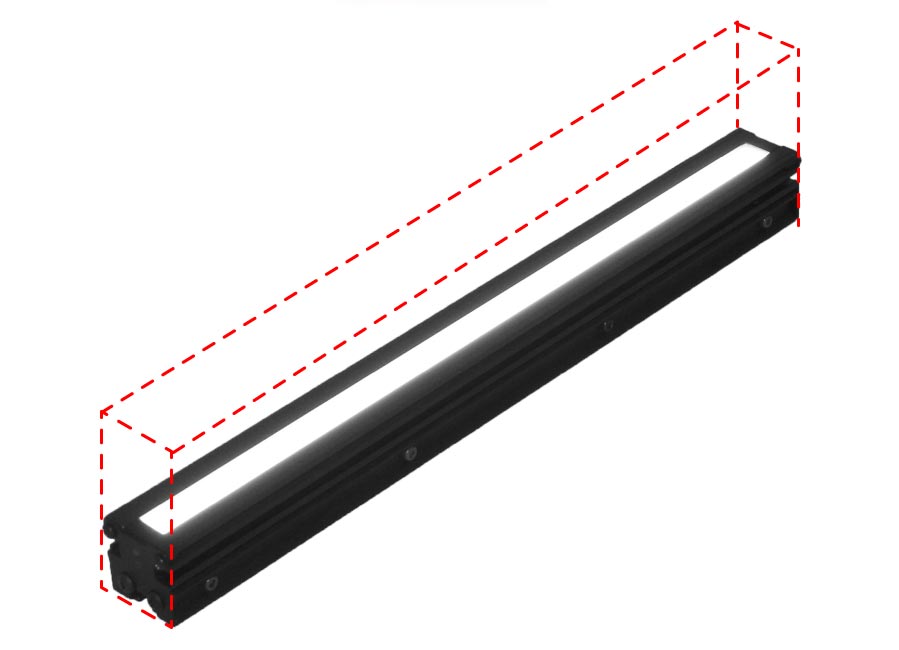

大幅なサイズダウンを実現
光学系と放熱構造の大幅見直しにより、縦30mm×横30mmというコンパクト化を実現。
IDBC-LSRシリーズに比べ、体積比60%ダウン、質量比60%ダウンしました。
| タイプ | 型 式 | 発光色 | 消費電力 | 入力電圧 | 外形図 DL | 3Dモデル DL | デモ機貸出 |
|---|---|---|---|---|---|---|---|
| 高輝度 | IDBC-RE100W-H | 白[W](5270K) | 8.5W | DC24V |
|
|
|
| 高輝度 | IDBC-RE200W-H | 白[W](5270K) | 17W | DC24V |
|
|
|
| 高輝度 | IDBC-RE300W-H | 白[W](5270K) | 25.5W | DC24V |
|
|
|
| 高輝度 | IDBC-RE400W-H | 白[W](5270K) | 34W | DC24V |
|
|
|
| 高輝度 | IDBC-RE500W-H | 白[W](5270K) | 42.5W | DC24V |
|
|
|
| 高輝度 | IDBC-RE600W-H | 白[W](5270K) | 51W | DC24V |
|
|
|
| 高輝度 | IDBC-RE700W-H | 白[W](5270K) | 59.5W | DC24V |
|
|
|
| 高輝度 | IDBC-RE800W-H | 白[W](5270K) | 68W | DC24V |
|
|
|
| 高輝度 | IDBC-RE900W-H | 白[W](5270K) | 76.5W | DC24V |
|
|
|
| 高輝度 | IDBC-RE1000W-H | 白[W](5270K) | 85W | DC24V |
|
|
|
| 高輝度 | IDBC-RE1100W-H | 白[W](5270K) | 93.5W | DC24V |
|
|
|
| 高輝度 | IDBC-RE1200W-H | 白[W](5270K) | 102W | DC24V |
|
|
|
| 高輝度 | IDBC-RE1300W-H | 白[W](5270K) | 110.5W | DC24V |
|
|
|
| 高輝度 | IDBC-RE1400W-H | 白[W](5270K) | 119W | DC24V |
|
|
|
| 高輝度 | IDBC-RE1500W-H | 白[W](5270K) | 127.5W | DC24V |
|
|
|
| 高輝度 | IDBC-RE1600W-H | 白[W](5270K) | 136W | DC24V |
|
|
|
| 高輝度 | IDBC-RE1700W-H | 白[W](5270K) | 144.5W | DC24V |
|
|
|
| 高輝度 | IDBC-RE1800W-H | 白[W](5270K) | 153W | DC24V |
|
|
|
| 高均一 | IDBC-RE100W | 白[W](5270K) | 8.5W | DC24V |
|
|
|
| 高均一 | IDBC-RE200W | 白[W](5270K) | 17W | DC24V |
|
|
|
| 高均一 | IDBC-RE300W | 白[W](5270K) | 25.5W | DC24V |
|
|
|
| 高均一 | IDBC-RE400W | 白[W](5270K) | 34W | DC24V |
|
|
|
| 高均一 | IDBC-RE500W | 白[W](5270K) | 42.5W | DC24V |
|
|
|
| 高均一 | IDBC-RE600W | 白[W](5270K) | 51W | DC24V |
|
|
|
| 高均一 | IDBC-RE700W | 白[W](5270K) | 59.5W | DC24V |
|
|
|
| 高均一 | IDBC-RE800W | 白[W](5270K) | 68W | DC24V |
|
|
|
| 高均一 | IDBC-RE900W | 白[W](5270K) | 76.5W | DC24V |
|
|
|
| 高均一 | IDBC-RE1000W | 白[W](5270K) | 85W | DC24V |
|
|
|
| 高均一 | IDBC-RE1100W | 白[W](5270K) | 93.5W | DC24V |
|
|
|
| 高均一 | IDBC-RE1200W | 白[W](5270K) | 102W | DC24V |
|
|
|
| 高均一 | IDBC-RE1300W | 白[W](5270K) | 110.5W | DC24V |
|
|
|
| 高均一 | IDBC-RE1400W | 白[W](5270K) | 119W | DC24V |
|
|
|
| 高均一 | IDBC-RE1500W | 白[W](5270K) | 127.5W | DC24V |
|
|
|
| 高均一 | IDBC-RE1600W | 白[W](5270K) | 136W | DC24V |
|
|
|
| 高均一 | IDBC-RE1700W | 白[W](5270K) | 144.5W | DC24V |
|
|
|
| 高均一 | IDBC-RE1800W | 白[W](5270K) | 153W | DC24V |
|
|
|
| 高輝度 | IDBC-RE100B-H | 青[B](468nm) | 8.5W | DC24V |
|
|
|
| 高輝度 | IDBC-RE200B-H | 青[B](468nm) | 17W | DC24V |
|
|
|
| 高輝度 | IDBC-RE300B-H | 青[B](468nm) | 25.5W | DC24V |
|
|
|
| 高輝度 | IDBC-RE400B-H | 青[B](468nm) | 34W | DC24V |
|
|
|
| 高輝度 | IDBC-RE500B-H | 青[B](468nm) | 42.5W | DC24V |
|
|
|
| 高輝度 | IDBC-RE600B-H | 青[B](468nm) | 51W | DC24V |
|
|
|
| 高輝度 | IDBC-RE700B-H | 青[B](468nm) | 59.5W | DC24V |
|
|
|
| 高輝度 | IDBC-RE800B-H | 青[B](468nm) | 68W | DC24V |
|
|
|
| 高輝度 | IDBC-RE900B-H | 青[B](468nm) | 76.5W | DC24V |
|
|
|
| 高輝度 | IDBC-RE1000B-H | 青[B](468nm) | 85W | DC24V |
|
|
|
| 高輝度 | IDBC-RE1100B-H | 青[B](468nm) | 93.5W | DC24V |
|
|
|
| 高輝度 | IDBC-RE1200B-H | 青[B](468nm) | 102W | DC24V |
|
|
|
| 高輝度 | IDBC-RE1300B-H | 青[B](468nm) | 110.5W | DC24V |
|
|
|
| 高輝度 | IDBC-RE1400B-H | 青[B](468nm) | 119W | DC24V |
|
|
|
| 高輝度 | IDBC-RE1500B-H | 青[B](468nm) | 127.5W | DC24V |
|
|
|
| 高輝度 | IDBC-RE1600B-H | 青[B](468nm) | 136W | DC24V |
|
|
|
| 高輝度 | IDBC-RE1700B-H | 青[B](468nm) | 144.5W | DC24V |
|
|
|
| 高輝度 | IDBC-RE1800B-H | 青[B](468nm) | 153W | DC24V |
|
|
|
| 高均一 | IDBC-RE100B | 青[B](468nm) | 8.5W | DC24V |
|
|
|
| 高均一 | IDBC-RE200B | 青[B](468nm) | 17W | DC24V |
|
|
|
| 高均一 | IDBC-RE300B | 青[B](468nm) | 25.5W | DC24V |
|
|
|
| 高均一 | IDBC-RE400B | 青[B](468nm) | 34W | DC24V |
|
|
|
| 高均一 | IDBC-RE500B | 青[B](468nm) | 42.5W | DC24V |
|
|
|
| 高均一 | IDBC-RE600B | 青[B](468nm) | 51W | DC24V |
|
|
|
| 高均一 | IDBC-RE700B | 青[B](468nm) | 59.5W | DC24V |
|
|
|
| 高均一 | IDBC-RE800B | 青[B](468nm) | 68W | DC24V |
|
|
|
| 高均一 | IDBC-RE900B | 青[B](468nm) | 76.5W | DC24V |
|
|
|
| 高均一 | IDBC-RE1000B | 青[B](468nm) | 85W | DC24V |
|
|
|
| 高均一 | IDBC-RE1100B | 青[B](468nm) | 93.5W | DC24V |
|
|
|
| 高均一 | IDBC-RE1200B | 青[B](468nm) | 102W | DC24V |
|
|
|
| 高均一 | IDBC-RE1300B | 青[B](468nm) | 110.5W | DC24V |
|
|
|
| 高均一 | IDBC-RE1400B | 青[B](468nm) | 119W | DC24V |
|
|
|
| 高均一 | IDBC-RE1500B | 青[B](468nm) | 127.5W | DC24V |
|
|
|
| 高均一 | IDBC-RE1600B | 青[B](468nm) | 136W | DC24V |
|
|
|
| 高均一 | IDBC-RE1700B | 青[B](468nm) | 144.5W | DC24V |
|
|
|
| 高均一 | IDBC-RE1800B | 青[B](468nm) | 153W | DC24V |
|
|
|
| 高輝度 | IDBC-RE100R-H | 赤[R](647nm) | 7.5W | DC24V |
|
|
|
| 高輝度 | IDBC-RE200R-H | 赤[R](647nm) | 15W | DC24V |
|
|
|
| 高輝度 | IDBC-RE300R-H | 赤[R](647nm) | 22.5W | DC24V |
|
|
|
| 高輝度 | IDBC-RE400R-H | 赤[R](647nm) | 30W | DC24V |
|
|
|
| 高輝度 | IDBC-RE500R-H | 赤[R](647nm) | 37.5W | DC24V |
|
|
|
| 高輝度 | IDBC-RE600R-H | 赤[R](647nm) | 45W | DC24V |
|
|
|
| 高輝度 | IDBC-RE700R-H | 赤[R](647nm) | 52.5W | DC24V |
|
|
|
| 高輝度 | IDBC-RE800R-H | 赤[R](647nm) | 60W | DC24V |
|
|
|
| 高輝度 | IDBC-RE900R-H | 赤[R](647nm) | 67.5W | DC24V |
|
|
|
| 高輝度 | IDBC-RE1000R-H | 赤[R](647nm) | 75W | DC24V |
|
|
|
| 高輝度 | IDBC-RE1100R-H | 赤[R](647nm) | 82.5W | DC24V |
|
|
|
| 高輝度 | IDBC-RE1200R-H | 赤[R](647nm) | 90W | DC24V |
|
|
|
| 高輝度 | IDBC-RE1300R-H | 赤[R](647nm) | 97.5W | DC24V |
|
|
|
| 高輝度 | IDBC-RE1400R-H | 赤[R](647nm) | 105W | DC24V |
|
|
|
| 高輝度 | IDBC-RE1500R-H | 赤[R](647nm) | 112.5W | DC24V |
|
|
|
| 高輝度 | IDBC-RE1600R-H | 赤[R](647nm) | 120W | DC24V |
|
|
|
| 高輝度 | IDBC-RE1700R-H | 赤[R](647nm) | 127.5W | DC24V |
|
|
|
| 高輝度 | IDBC-RE1800R-H | 赤[R](647nm) | 135W | DC24V |
|
|
|
| 高均一 | IDBC-RE100R | 赤[R](647nm) | 7.5W | DC24V |
|
|
|
| 高均一 | IDBC-RE200R | 赤[R](647nm) | 15W | DC24V |
|
|
|
| 高均一 | IDBC-RE300R | 赤[R](647nm) | 22.5W | DC24V |
|
|
|
| 高均一 | IDBC-RE400R | 赤[R](647nm) | 30W | DC24V |
|
|
|
| 高均一 | IDBC-RE500R | 赤[R](647nm) | 37.5W | DC24V |
|
|
|
| 高均一 | IDBC-RE600R | 赤[R](647nm) | 45W | DC24V |
|
|
|
| 高均一 | IDBC-RE700R | 赤[R](647nm) | 52.5W | DC24V |
|
|
|
| 高均一 | IDBC-RE800R | 赤[R](647nm) | 60W | DC24V |
|
|
|
| 高均一 | IDBC-RE900R | 赤[R](647nm) | 67.5W | DC24V |
|
|
|
| 高均一 | IDBC-RE1000R | 赤[R](647nm) | 75W | DC24V |
|
|
|
| 高均一 | IDBC-RE1100R | 赤[R](647nm) | 82.5W | DC24V |
|
|
|
| 高均一 | IDBC-RE1200R | 赤[R](647nm) | 90W | DC24V |
|
|
|
| 高均一 | IDBC-RE1300R | 赤[R](647nm) | 97.5W | DC24V |
|
|
|
| 高均一 | IDBC-RE1400R | 赤[R](647nm) | 105W | DC24V |
|
|
|
| 高均一 | IDBC-RE1500R | 赤[R](647nm) | 112.5W | DC24V |
|
|
|
| 高均一 | IDBC-RE1600R | 赤[R](647nm) | 120W | DC24V |
|
|
|
| 高均一 | IDBC-RE1700R | 赤[R](647nm) | 127.5W | DC24V |
|
|
|
| 高均一 | IDBC-RE1800R | 赤[R](647nm) | 135W | DC24V |
|
|
