2024年12月20日生産終了予定→後継機：IDBC-LSRC series

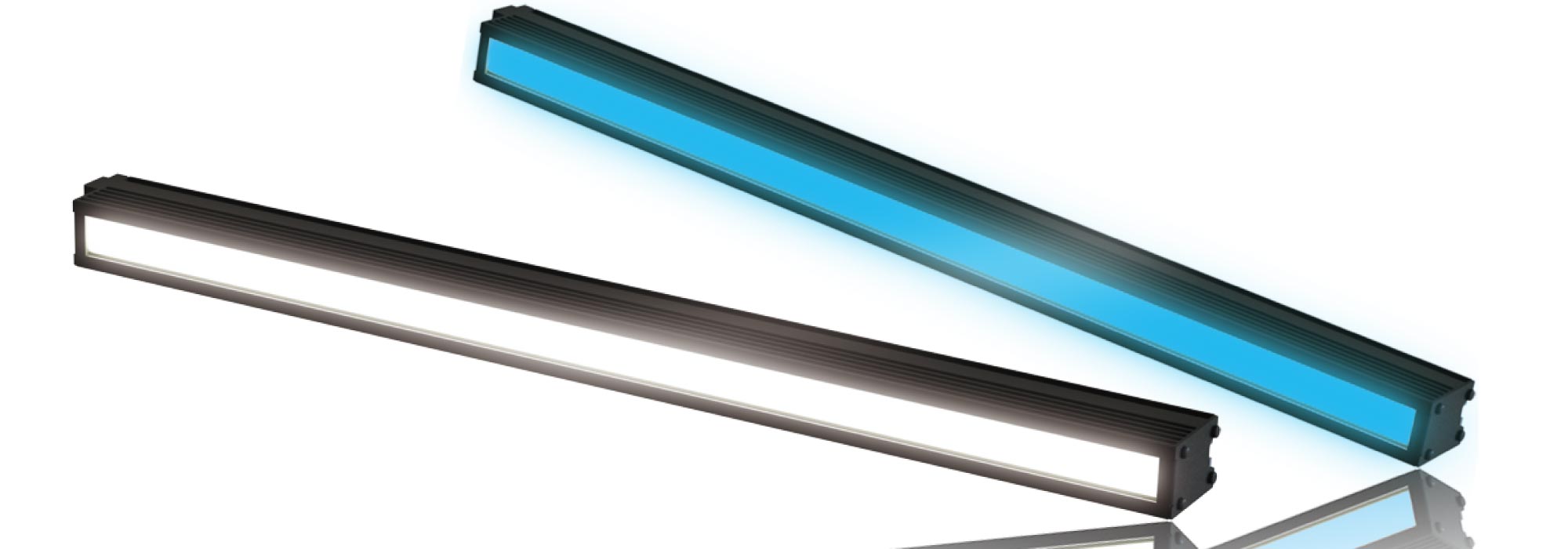

コンパクトライン照明 IDBB-LSRCシリーズ
サイズ、消費電力、質量をコンパクト化したライン照明
高い光量、均一性でコンパクト化を実現。
筐体短辺がコンパクトになり発光面が広がることでより光軸に近い角度での照射が可能。重量も約200gと軽量化も同時に実現。
ケーブルラインも改良し配線取り回しも容易に。より狭い設置環境で検査ラインの構築を行うことが可能。
高い光量、均一性
コンパクト化を実現

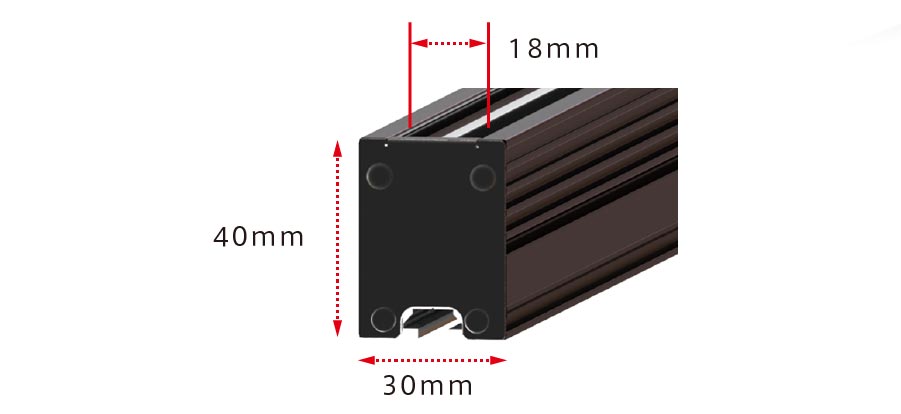

製造検査ライン等でのコンパクト化のご要望に対応し、発光幅（短辺）を18mmと確保しながら、短辺幅を30mm、奥行を40mmにまでサイズを圧縮。
筐体短辺がコンパクトになり発光面が広がることでより光軸に近い角度での照射が可能。
照明質量も約200gと軽量化も同時に実現、照明の支持フレーム等に掛かる負担も軽減。
ケーブルラインも改良し配線取り回しも容易に。より狭い設置環境で検査ラインの構築を行うことが可能です。

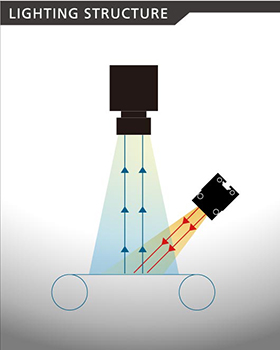

Lighting structure
| タイプ | 型 式 | その他 | 発光色 | 消費電力 | 入力電圧 | 外形図 DL | 3Dモデル DL | デモ機貸出 |
|---|---|---|---|---|---|---|---|---|
| 高輝度 | IDBB-LSRC100W | 外寸 30 × 121.5 mm | 白[W](6000K) | 9.5W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC200W | 外寸 30 × 221.5 mm | 白[W](6000K) | 19W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC300W | 外寸 30 × 321.5 mm | 白[W](6000K) | 28.5W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC400W | 外寸 30 × 421.5 mm | 白[W](6000K) | 38W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC500W | 外寸 30 × 521.5 mm | 白[W](6000K) | 47.5W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC600W | 外寸 30 × 621.5 mm | 白[W](6000K) | 57W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC700W | 外寸 30 × 721.5 mm | 白[W](6000K) | 66.5W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC800W | 外寸 30 × 828 mm | 白[W](6000K) | 76W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC900W | 外寸 30 × 928 mm | 白[W](6000K) | 85.5W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC1000W | 外寸 30 × 1028 mm | 白[W](6000K) | 95W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC1100W | 外寸 30 × 1128 mm | 白[W](6000K) | 104.5W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC1200W | 外寸 30 × 1228 mm | 白[W](6000K) | 114W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC1300W | 外寸 30 × 1328 mm | 白[W](6000K) | 123.5W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC1400W | 外寸 30 × 1428 mm | 白[W](6000K) | 133W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC1500W | 外寸 30 × 1528 mm | 白[W](6000K) | 142.5W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC1600W | 外寸 30 × 1628 mm | 白[W](6000K) | 152W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC1700W | 外寸 30 × 1728 mm | 白[W](6000K) | 161.5W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC1800W | 外寸 30 × 1828 mm | 白[W](6000K) | 171W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC1900W | 外寸 30 × 1928 mm | 白[W](6000K) | 180.5W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC2000W | 外寸 30 × 2028 mm | 白[W](6000K) | 190W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC100B | 外寸 30 × 121.5 mm | 青[B](465nm) | 9.5W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC200B | 外寸 30 × 221.5 mm | 青[B](465nm) | 19W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC300B | 外寸 30 × 321.5 mm | 青[B](465nm) | 28.5W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC400B | 外寸 30 × 421.5 mm | 青[B](465nm) | 38W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC500B | 外寸 30 × 521.5 mm | 青[B](465nm) | 47.5W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC600B | 外寸 30 × 621.5 mm | 青[B](465nm) | 57W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC700B | 外寸 30 × 721.5 mm | 青[B](465nm) | 66.5W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC800B | 外寸 30 × 828 mm | 青[B](465nm) | 76W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC900B | 外寸 30 × 928 mm | 青[B](465nm) | 85.5W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC1000B | 外寸 30 × 1028 mm | 青[B](465nm) | 95W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC1100B | 外寸 30 × 1128 mm | 青[B](465nm) | 104.5W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC1200B | 外寸 30 × 1228 mm | 青[B](465nm) | 114W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC1300B | 外寸 30 × 1328 mm | 青[B](465nm) | 123.5W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC1400B | 外寸 30 × 1428 mm | 青[B](465nm) | 133W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC1500B | 外寸 30 × 1528 mm | 青[B](465nm) | 142.5W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC1600B | 外寸 30 × 1628 mm | 青[B](465nm) | 152W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC1700B | 外寸 30 × 1728 mm | 青[B](465nm) | 161.5W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC1800B | 外寸 30 × 1828 mm | 青[B](465nm) | 171W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC1900B | 外寸 30 × 1928 mm | 青[B](465nm) | 180.5W | DC24V |
|
|
|
| 高輝度 | IDBB-LSRC2000B | 外寸 30 × 2028 mm | 青[B](465nm) | 190W | DC24V |
|
|
