スリット光照明 IDBA-SLシリーズ
レイマック最細！0.5mm幅のスリット光が照射可能
最細で0.5mm幅というとても幅の細いスリット光の照射により、光切断計測法での使用や、細かな異物の検出などに最適です。

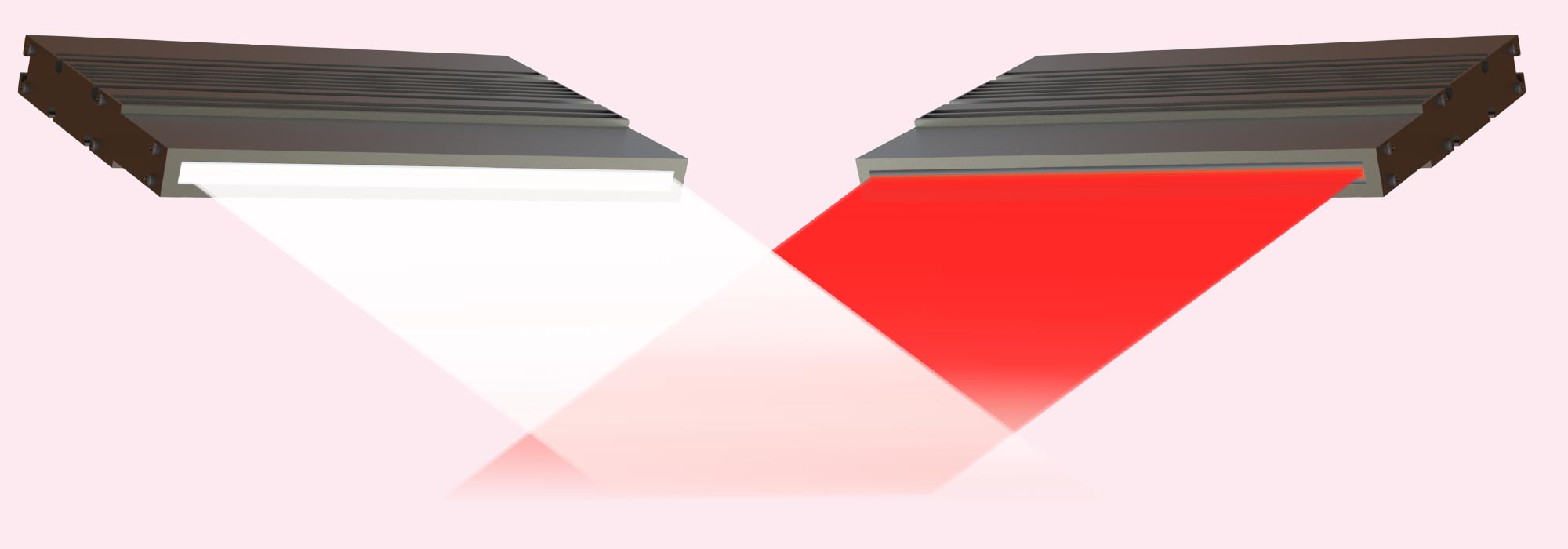

発光色も白色に加えて赤色・青色・緑色と全4色を取り揃えており、対象とするワークに合わせた色の選択が可能です。

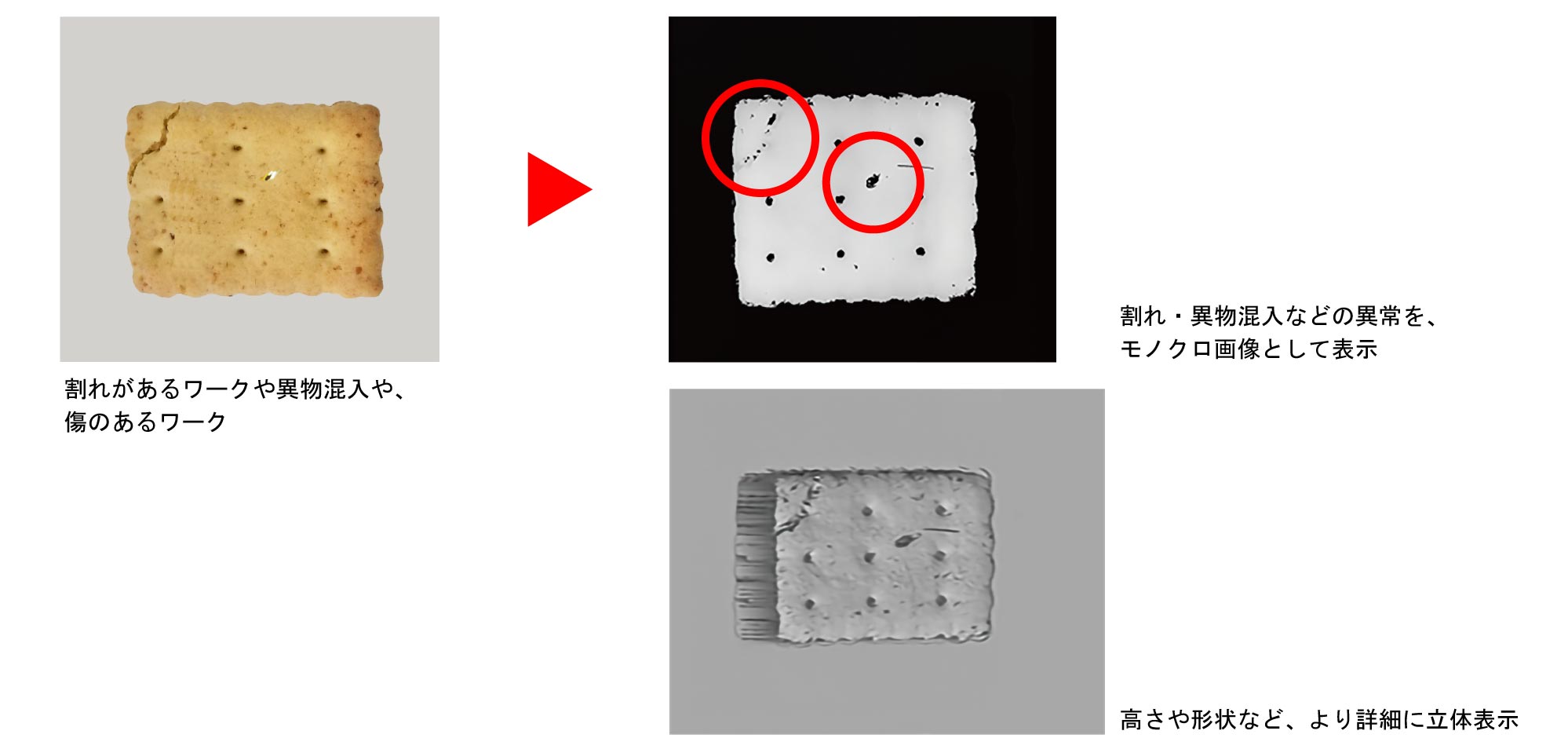

光切断計測法や微細なゴミの検出に対応可能

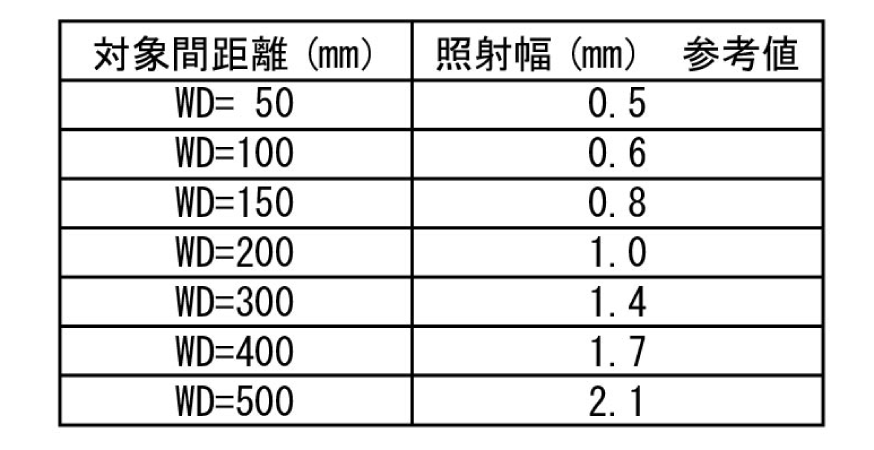

照射幅が狭く、対象との距離が開いても広がりにくい

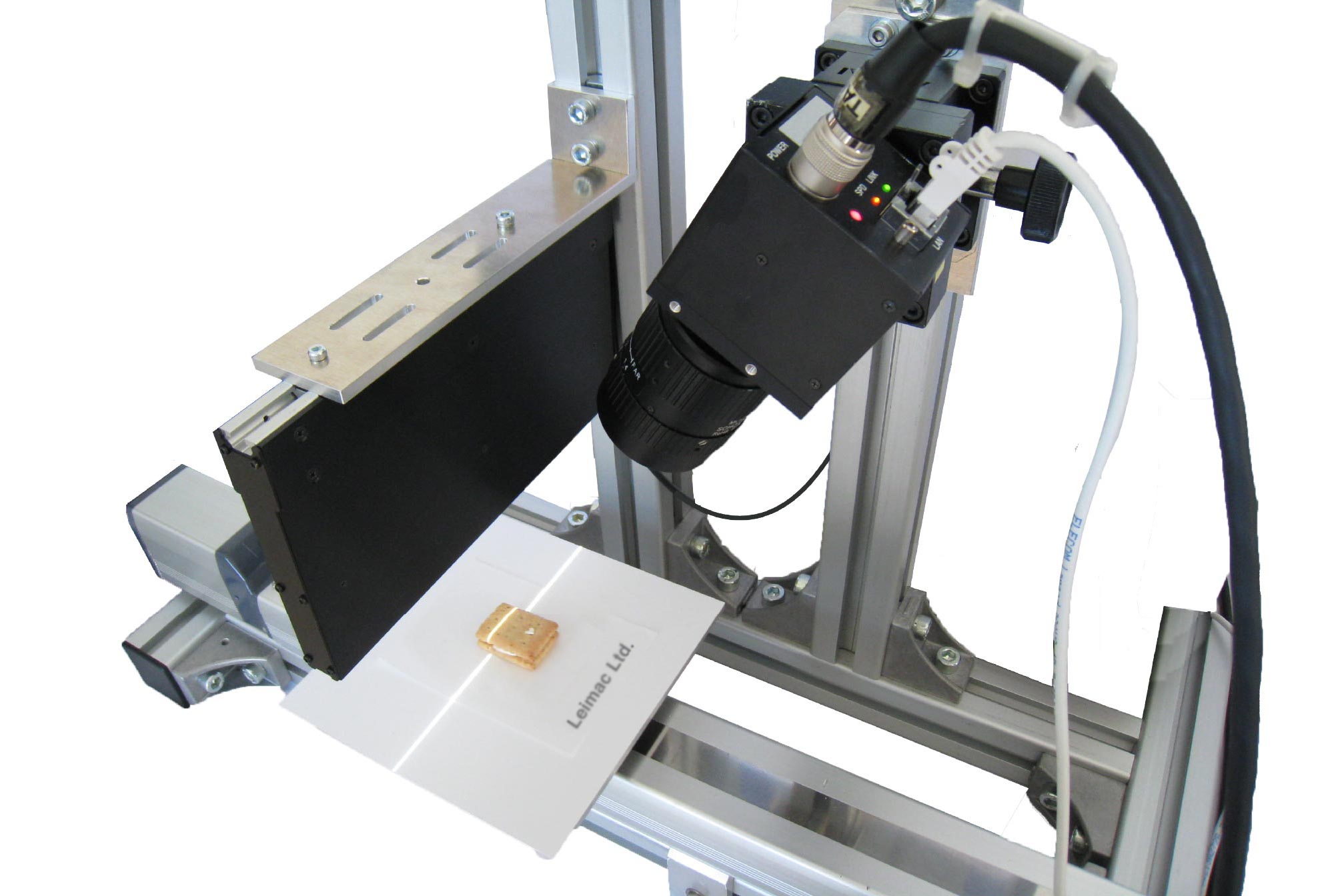

使用例

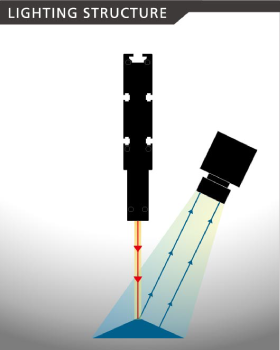

Lighting structure
| タイプ | 型 式 | その他 | 発光色 | 消費電力 | 入力電圧 | 外形図 DL | 3Dモデル DL | デモ機貸出 |
|---|---|---|---|---|---|---|---|---|
| DC12V | IDBA-SL30W | 外寸 20 × 40 mm | 白[W](6500K) | 3.5W | DC12V |
|
|
|
| DC12V | IDBA-SL30R | 外寸 20 × 40 mm | 赤[R](625nm) | 3.5W | DC12V |
|
|
|
| DC12V | IDBA-SL30B | 外寸 20 × 40 mm | 青[B](475nm) | 3.5W | DC12V |
|
|
|
| DC12V | IDBA-SL30G | 外寸 20 × 40 mm | 緑[G](525nm) | 3.5W | DC12V |
|
|
|
| DC12V | IDBA-SL60W | 外寸 20 × 70 mm | 白[W](6500K) | 7W | DC12V |
|
|
|
| DC12V | IDBA-SL60R | 外寸 20 × 70 mm | 赤[R](625nm) | 7W | DC12V |
|
|
|
| DC12V | IDBA-SL60B | 外寸 20 × 70 mm | 青[B](475nm) | 7W | DC12V |
|
|
|
| DC12V | IDBA-SL60G | 外寸 20 × 70 mm | 緑[G](525nm) | 7W | DC12V |
|
|
|
| DC12V | IDBA-SL90W | 外寸 20 × 100 mm | 白[W](6500K) | 10.5W | DC12V |
|
|
|
| DC12V | IDBA-SL90R | 外寸 20 × 100 mm | 赤[R](625nm) | 10.5W | DC12V |
|
|
|
| DC12V | IDBA-SL90B | 外寸 20 × 100 mm | 青[B](475nm) | 10.5W | DC12V |
|
|
|
| DC12V | IDBA-SL90G | 外寸 20 × 100 mm | 緑[G](525nm) | 10.5W | DC12V |
|
|
|
| DC12V | IDBA-SL120W | 外寸 20 × 130 mm | 白[W](6500K) | 14W | DC12V |
|
|
|
| DC12V | IDBA-SL120R | 外寸 20 × 130 mm | 赤[R](625nm) | 14W | DC12V |
|
|
|
| DC12V | IDBA-SL120B | 外寸 20 × 130 mm | 青[B](475nm) | 14W | DC12V |
|
|
|
| DC12V | IDBA-SL120G | 外寸 20 × 130 mm | 緑[G](525nm) | 14W | DC12V |
|
|
|
| DC12V | IDBA-SL150W | 外寸 20 × 160 mm | 白[W](6500K) | 17.5W | DC12V |
|
|
|
| DC12V | IDBA-SL150R | 外寸 20 × 160 mm | 赤[R](625nm) | 17.5W | DC12V |
|
|
|
| DC12V | IDBA-SL150B | 外寸 20 × 160 mm | 青[B](475nm) | 17.5W | DC12V |
|
|
|
| DC12V | IDBA-SL150G | 外寸 20 × 160 mm | 緑[G](525nm) | 17.5W | DC12V |
|
|
|
| DC12V | IDBA-SL180W | 外寸 20 × 190 mm | 白[W](6500K) | 21W | DC12V |
|
|
|
| DC12V | IDBA-SL180R | 外寸 20 × 190 mm | 赤[R](625nm) | 21W | DC12V |
|
|
|
| DC12V | IDBA-SL180B | 外寸 20 × 190 mm | 青[B](475nm) | 21W | DC12V |
|
|
|
| DC12V | IDBA-SL180G | 外寸 20 × 190 mm | 緑[G](525nm) | 21W | DC12V |
|
|
|
| DC12V | IDBA-SL210W | 外寸 20 × 220 mm | 白[W](6500K) | 24.5W | DC12V |
|
|
|
| DC12V | IDBA-SL210R | 外寸 20 × 220 mm | 赤[R](625nm) | 24.5W | DC12V |
|
|
|
| DC12V | IDBA-SL210B | 外寸 20 × 220 mm | 青[B](475nm) | 24.5W | DC12V |
|
|
|
| DC12V | IDBA-SL210G | 外寸 20 × 220 mm | 緑[G](525nm) | 24.5W | DC12V |
|
|
|
| DC12V | IDBA-SL240W | 外寸 20 × 250 mm | 白[W](6500K) | 28W | DC12V |
|
|
|
| DC12V | IDBA-SL240R | 外寸 20 × 250 mm | 赤[R](625nm) | 28W | DC12V |
|
|
|
| DC12V | IDBA-SL240B | 外寸 20 × 250 mm | 青[B](475nm) | 28W | DC12V |
|
|
|
| DC12V | IDBA-SL240G | 外寸 20 × 250 mm | 緑[G](525nm) | 28W | DC12V |
|
|
|
| DC24V | IDBA-SL60WHV | 外寸 20 × 70 mm | 白[W](6500K) | 7W | DC24V |
|
|
|
| DC24V | IDBA-SL60RHV | 外寸 20 × 70 mm | 赤[R](625nm) | 7W | DC24V |
|
|
|
| DC24V | IDBA-SL60BHV | 外寸 20 × 70 mm | 青[B](475nm) | 7W | DC24V |
|
|
|
| DC24V | IDBA-SL60GHV | 外寸 20 × 70 mm | 緑[G](525nm) | 7W | DC24V |
|
|
|
| DC24V | IDBA-SL120WHV | 外寸 20 × 130 mm | 白[W](6500K) | 14W | DC24V |
|
|
|
| DC24V | IDBA-SL120RHV | 外寸 20 × 130 mm | 赤[R](625nm) | 14W | DC24V |
|
|
|
| DC24V | IDBA-SL120BHV | 外寸 20 × 130 mm | 青[B](475nm) | 14W | DC24V |
|
|
|
| DC24V | IDBA-SL120GHV | 外寸 20 × 130 mm | 緑[G](525nm) | 14W | DC24V |
|
|
|
| DC24V | IDBA-SL180WHV | 外寸 20 × 190 mm | 白[W](6500K) | 21W | DC24V |
|
|
|
| DC24V | IDBA-SL180RHV | 外寸 20 × 190 mm | 赤[R](625nm) | 21W | DC24V |
|
|
|
| DC24V | IDBA-SL180BHV | 外寸 20 × 190 mm | 青[B](475nm) | 21W | DC24V |
|
|
|
| DC24V | IDBA-SL180GHV | 外寸 20 × 190 mm | 緑[G](525nm) | 21W | DC24V |
|
|
|
| DC24V | IDBA-SL240WHV | 外寸 20 × 250 mm | 白[W](6500K) | 28W | DC24V |
|
|
|
| DC24V | IDBA-SL240RHV | 外寸 20 × 250 mm | 赤[R](625nm) | 28W | DC24V |
|
|
|
| DC24V | IDBA-SL240BHV | 外寸 20 × 250 mm | 青[B](475nm) | 28W | DC24V |
|
|
|
| DC24V | IDBA-SL240GHV | 外寸 20 × 250 mm | 緑[G](525nm) | 28W | DC24V |
|
|
|
| DC24V | IDBA-SL300WHV | 外寸 20 × 310 mm | 白[W](6500K) | 35W | DC24V |
|
|
|
| DC24V | IDBA-SL300RHV | 外寸 20 × 310 mm | 赤[R](625nm) | 35W | DC24V |
|
|
|
| DC24V | IDBA-SL300BHV | 外寸 20 × 310 mm | 青[B](475nm) | 35W | DC24V |
|
|
|
| DC24V | IDBA-SL300GHV | 外寸 20 × 310 mm | 緑[G](525nm) | 35W | DC24V |
|
|
