発光色：赤色(R) 2025年3月31日生産終了→後継機：赤色(DR)

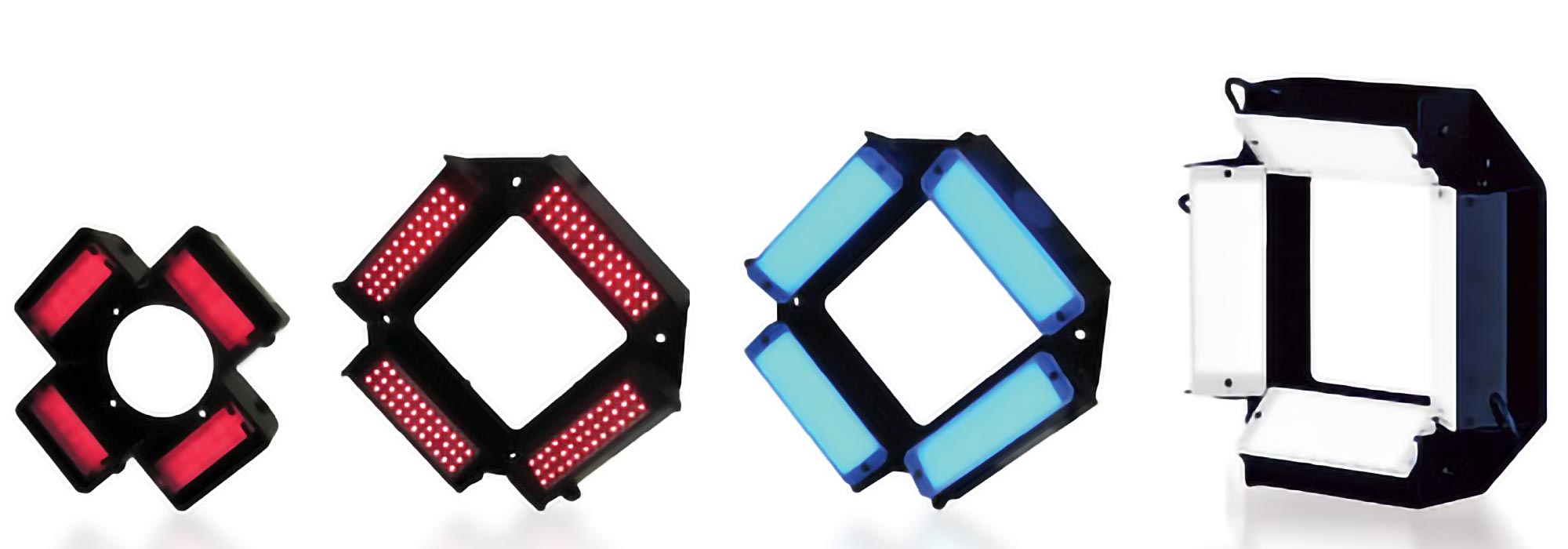

角型斜光照明 IDBA-Qシリーズ
角度の可変・個別調光が自由自在
砲弾型LED素子を平面上に高密度に実装した直射型面発光照明。
一つの照明に角度可動式のバー照明IDBAシリーズが4面ついており、照射角度を自由に可変可能。発光面ごとに違う色や調光も可能。
発光面の均一性がいる場合や光沢があるワークなどにはLED素子の映り込みを和らげる拡散版および偏光板をお使い下さい。

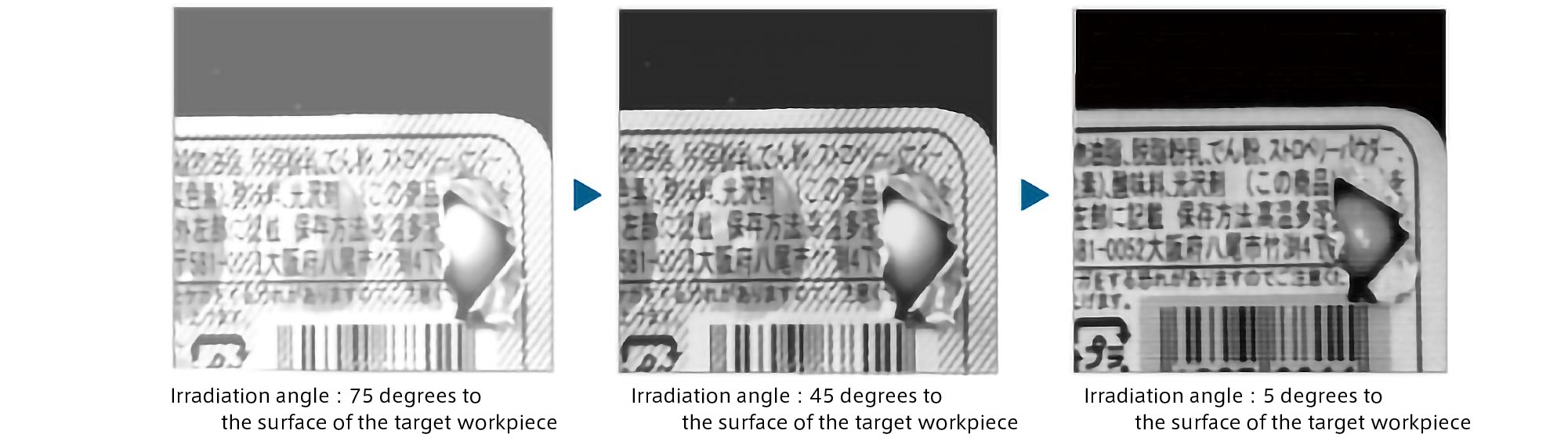

効果
ワークサイズに合わせた角度調整と個別調光で均一照射が可能です。
使用照明 IDBA-QC690DW

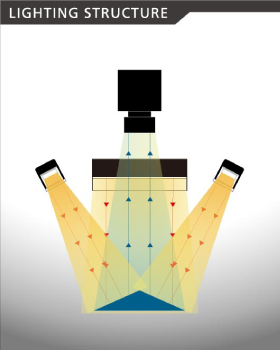

Lighting structure
| タイプ | 型 式 | その他 | 発光色 | 消費電力 | 入力電圧 | 外形図 DL | 3Dモデル DL | デモ機貸出 |
|---|---|---|---|---|---|---|---|---|
| DC12V | IDBA-QC360DR | 外寸 □110 mm、穴寸 □60 mm | 赤[DR](635nm) | 7.2W | DC12V |
|
|
|
| DC24V | IDBA-QC360DRHV | 外寸 □110 mm、穴寸 □60 mm | 赤[DR](635nm) | 7.2W | DC24V |
|
|
|
| DC12V | IDBA-Q230G | 外寸 □71 mm、穴寸 Φ32 mm | 緑[G](525nm) | 3.2W | DC12V |
|
|
|
| DC12V | IDBA-Q230GS | 外寸 □71 mm、穴寸 Φ32 mm | 緑[G](525nm) | 3.2W | DC12V |
|
|
|
| DC12V | IDBA-Q230DR | 外寸 □71 mm、穴寸 Φ32 mm | 赤[DR](635nm) | 2W | DC12V |
|
|
|
| DC12V | IDBA-Q230R | 外寸 □71 mm、穴寸 Φ32 mm | 赤[R](660nm) | 2W | DC12V |
|
|
|
| DC12V | IDBA-Q230RS | 外寸 □71 mm、穴寸 Φ32 mm | 赤[R](660nm) | 2.0W | DC12V |
|
|
|
| DC12V | IDBA-Q230B | 外寸 □71 mm、穴寸 Φ32 mm | 青[B](470nm) | 3.2W | DC12V |
|
|
|
| DC12V | IDBA-Q230DWS | 外寸 □71 mm、穴寸 Φ32 mm | 白[DW](7000K) | 3.2W | DC12V |
|
|
|
| DC12V | IDBA-Q230DW | 外寸 □71 mm、穴寸 Φ32 mm | 白[DW](7000K) | 3.2W | DC12V |
|
|
|
| DC12V | IDBA-Q230BS | 外寸 □71 mm、穴寸 Φ32 mm | 青[B](470nm) | 3.2W | DC12V |
|
|
|
| DC12V | IDBA-QC360R | 外寸 □110 mm、穴寸 □60 mm | 赤[R](660nm) | 6.0W | DC12V |
|
|
|
| DC12V | IDBA-QC360B | 外寸 □110 mm、穴寸 □60 mm | 青[B](470nm) | 8.8W | DC12V |
|
|
|
| DC12V | IDBA-QC360G | 外寸 □110 mm、穴寸 □60 mm | 緑[G](525nm) | 8.8W | DC12V |
|
|
|
| DC12V | IDBA-QC690R | 外寸 □157 mm、穴寸 □80 mm | 赤[R](660nm) | 17.6W | DC12V |
|
|
|
| DC12V | IDBA-QC690B | 外寸 □157 mm、穴寸 □80 mm | 青[B](470nm) | 17.6W | DC12V |
|
|
|
| DC12V | IDBA-QC690G | 外寸 □157 mm、穴寸 □80 mm | 緑[G](525nm) | 17.6W | DC12V |
|
|
|
| DC12V | IDBA-QC690DW | 外寸 □157 mm、穴寸 □80 mm | 白[DW](7000K) | 17.6W | DC12V |
|
|
|
| DC12V | IDBA-QC690DR | 外寸 □157 mm、穴寸 □80 mm | 赤[DR](635nm) | 21.6W | DC12V |
|
|
|
| DC24V | IDBA-QC360RHV | 外寸 □110 mm、穴寸 □60 mm | 赤[R](660nm) | 6.0W | DC24V |
|
|
|
| DC24V | IDBA-QC360WHV | 外寸 □110 mm、穴寸 □60 mm | 白[W](7000K) | 8.8W | DC24V |
|
|
|
| DC12V | IDBA-QC360DW | 外寸 □110 mm、穴寸 □60 mm | 白[DW](7000K) | 8.8W | DC12V |
|
|
|
| DC24V | IDBA-QC360BHV | 外寸 □110 mm、穴寸 □60 mm | 青[B](470nm) | 8.8W | DC24V |
|
|
|
| DC24V | IDBA-QC360GHV | 外寸 □110 mm、穴寸 □60 mm | 緑[G](525nm) | 8.8W | DC24V |
|
|
|
| DC12V | IDBA-QC360AIR-850 | 外寸 □110 mm、穴寸 □60 mm | IR(850nm) | 5.8W | DC12V |
|
|
|
| DC24V | IDBA-QC690RHV | 外寸 □157 mm、穴寸 □80 mm | 赤[R](660nm) | 17.6W | DC24V |
|
|
|
| DC24V | IDBA-QC690WHV | 外寸 □157 mm、穴寸 □80 mm | 白[W](7000K) | 20.2W | DC24V |
|
|
|
| DC24V | IDBA-QC690BHV | 外寸 □157 mm、穴寸 □80 mm | 青[B](470nm) | 20.2W | DC24V |
|
|
|
| DC24V | IDBA-QC690GHV | 外寸 □157 mm、穴寸 □80 mm | 緑[G](525nm) | 20.2W | DC24V |
|
|
|
| DC24V | IDBA-QC690DRHV | 外寸 □157 mm、穴寸 □80 mm | 赤[DR](635nm) | 21.6W | DC24V |
|
|
