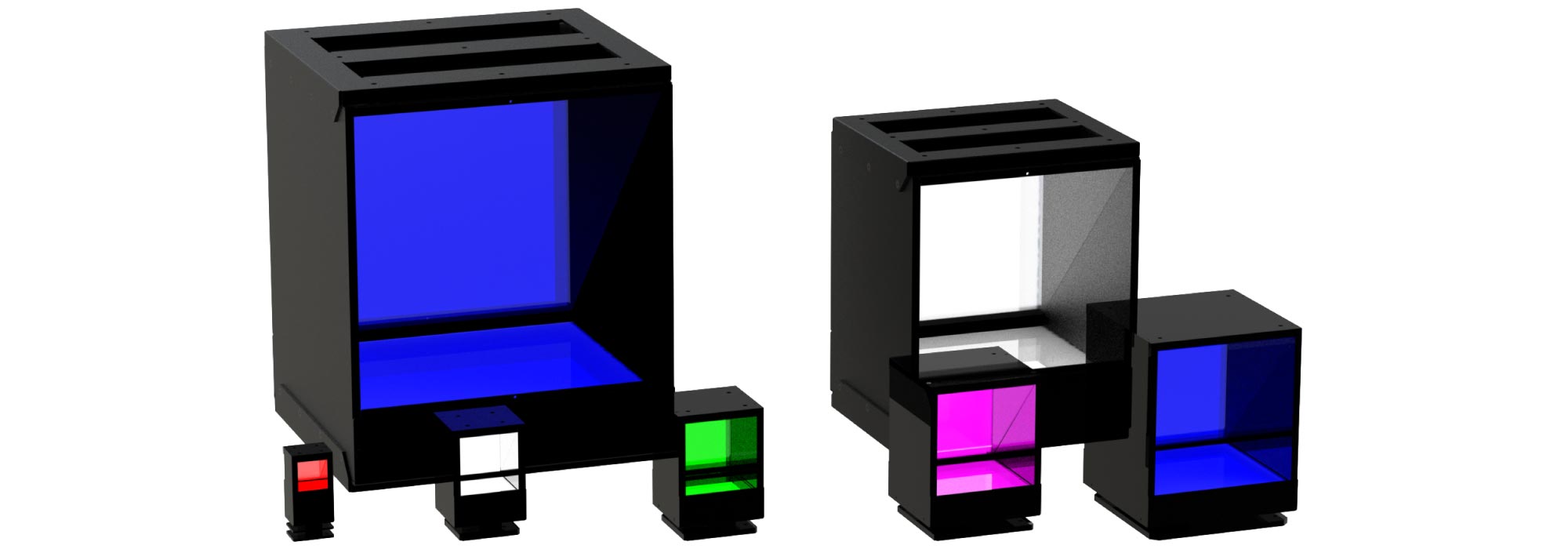

疑似同軸落射照明 IFVAシリーズ
高照度、高均一、コンパクト筐体を実現した擬似同軸落射照明
ハーフミラーを用いてカメラ軸と同じ軸で照射可能。
正反射での検査が可能なので表面の微細な傷の検査や印字、文字検査に有効。
基板のパターン検査やコネクタのピンのピッチ計測など幅広い用途に利用可能。
挟角配光
平行度が高いことで被写体の欠陥や特徴をより強調させることができます。

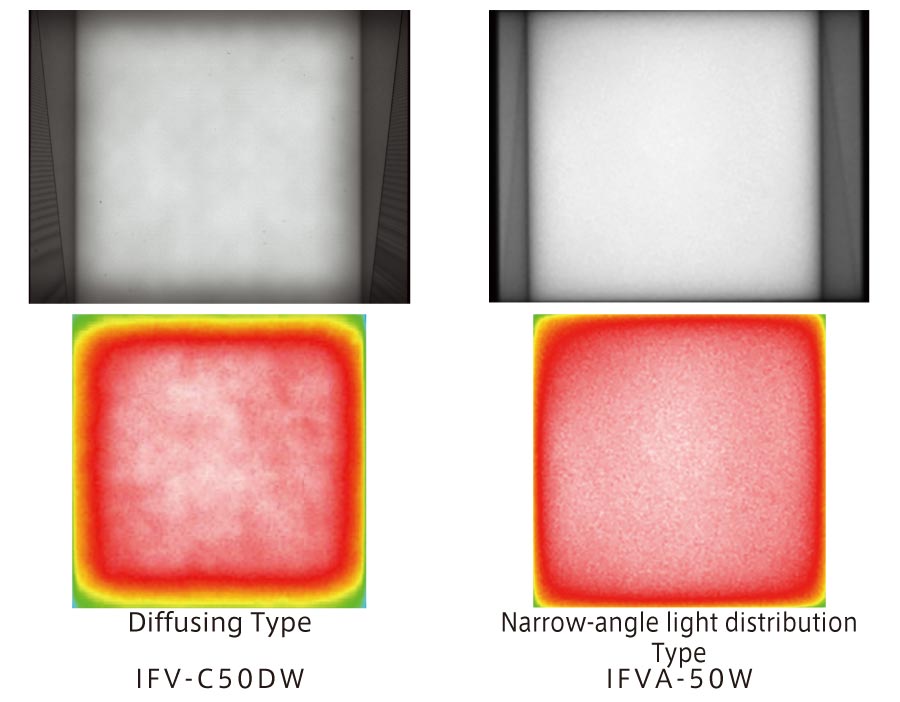

高均一
周辺部まで均一な発光により、より広い照射エリアを撮像することができます。

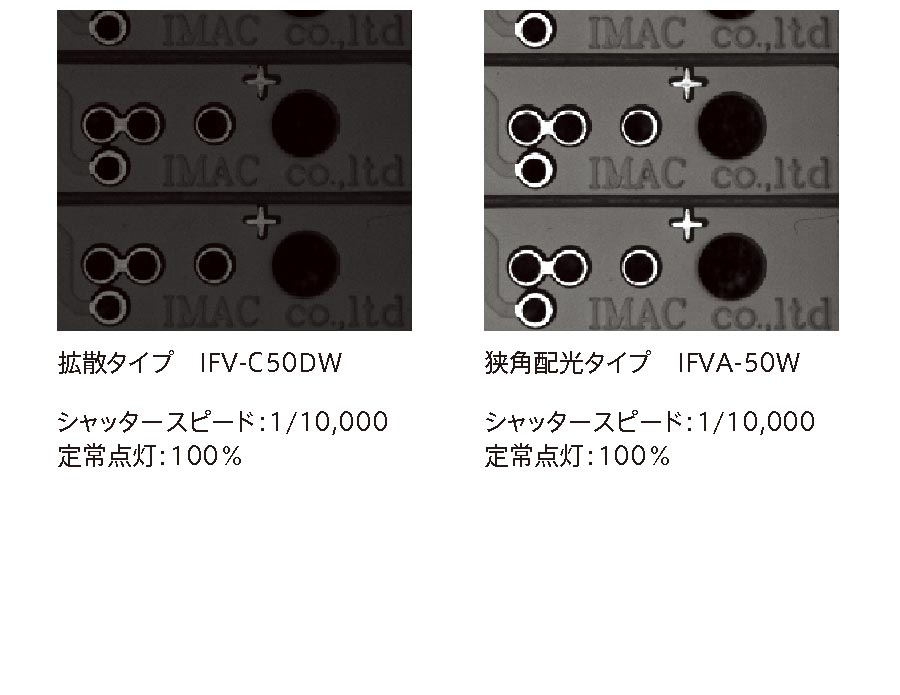

輝度比較

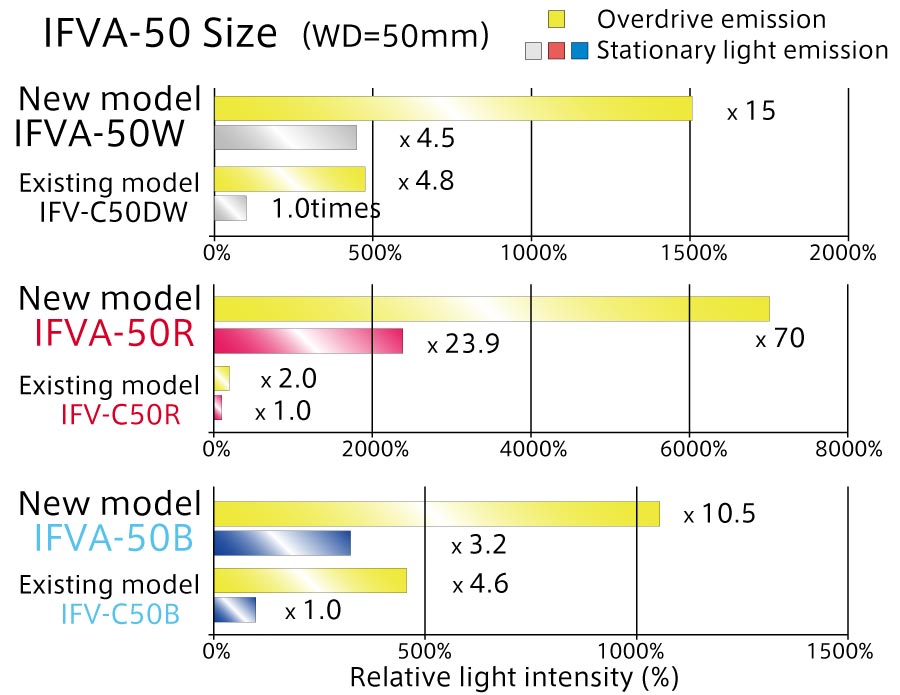

従来品との照度比較
| タイプ | 型 式 | 発光色 | 消費電力 | 入力電圧 | 外形図 DL | 3Dモデル DL | デモ機貸出 |
|---|---|---|---|---|---|---|---|
| DC12V | IFVA-40W | 白[W](TBD) | 10.5W | DC12V |
|
|
|
| DC12V | IFVA-40R | 赤[R](634nm) | 10.5W | DC12V |
|
|
|
| DC12V | IFVA-40B | 青[B](465nm) | 10.5W | DC12V |
|
|
|
| DC12V | IFVA-40IR-850 | IR(850nm) | 7W | DC12V |
|
|
|
| DC12V | IFVA-40G | 緑[G](520nm) | 9W | DC12V |
|
|
|
| DC12V | IFVA-50W | 白[W](TBD) | 14W | DC12V |
|
|
|
| DC12V | IFVA-50R | 赤[R](634nm) | 14W | DC12V |
|
|
|
| DC12V | IFVA-50B | 青[B](465nm) | 14W | DC12V |
|
|
|
| DC12V | IFVA-50IR-850 | IR(850nm) | 11W | DC12V |
|
|
|
| DC12V | IFVA-50G | 緑[G](520nm) | 12W | DC12V |
|
|
|
| DC12V | IFVA-70W | 白[W](TBD) | 24W | DC12V |
|
|
|
| DC12V | IFVA-70R | 赤[R](634nm) | 24W | DC12V |
|
|
|
| DC12V | IFVA-70B | 青[B](465nm) | 24W | DC12V |
|
|
|
| DC12V | IFVA-70IR-850 | IR(850nm) | 17W | DC12V |
|
|
|
| DC12V | IFVA-70G | 緑[G](520nm) | 18W | DC12V |
|
|
|
| DC24V | IFVA-100WHV | 白[W](TBD) | 32W | DC24V |
|
|
|
| DC24V | IFVA-100RHV | 赤[R](634nm) | 32W | DC24V |
|
|
|
| DC24V | IFVA-100BHV | 青[B](465nm) | 32W | DC24V |
|
|
|
| DC24V | IFVA-100IR-850HV | IR(850nm) | 24W | DC24V |
|
|
|
| DC24V | IFVA-100GHV | 緑[G](520nm) | 27W | DC24V |
|
|
|
| DC12V | IFVA-20W | 白[W](TBD) | 4.2W | DC12V |
|
|
|
| DC12V | IFVA-20R | 赤[R](634nm) | 4.2W | DC12V |
|
|
|
| DC12V | IFVA-20B | 青[B](465nm) | 4.2W | DC12V |
|
|
|
| DC12V | IFVA-20IR-850 | IR(850nm) | 2.4W | DC12V |
|
|
|
| DC24V | IFVA-40WHV | 白[W](TBD) | 10.5W | DC24V |
|
|
|
| DC24V | IFVA-40RHV | 赤[R](634nm) | 10.5W | DC24V |
|
|
|
| DC24V | IFVA-40BHV | 青[B](465nm) | 10.5W | DC24V |
|
|
|
| DC24V | IFVA-40IR-850HV | IR(850nm) | 7W | DC24V |
|
|
|
| DC24V | IFVA-40GHV | 緑[G](520nm) | 9W | DC24V |
|
|
|
| DC24V | IFVA-50WHV | 白[W](TBD) | 14W | DC24V |
|
|
|
| DC24V | IFVA-50RHV | 赤[R](634nm) | 14W | DC24V |
|
|
|
| DC24V | IFVA-50BHV | 青[B](465nm) | 14W | DC24V |
|
|
|
| DC24V | IFVA-50IR-850HV | IR(850nm) | 11W | DC24V |
|
|
|
| DC24V | IFVA-50GHV | 緑[G](520nm) | 12W | DC24V |
|
|
|
| DC24V | IFVA-70WHV | 白[W](TBD) | 24W | DC24V |
|
|
|
| DC24V | IFVA-70RHV | 赤[R](634nm) | 24W | DC24V |
|
|
|
| DC24V | IFVA-70BHV | 青[B](465nm) | 24W | DC24V |
|
|
|
| DC24V | IFVA-70IR-850HV | IR(850nm) | 17W | DC24V |
|
|
|
| DC24V | IFVA-70GHV | 緑[G](520nm) | 18W | DC24V |
|
|
|
| DC24V | IFVA-20WHV | 白[W](TBD) | 4.2W | DC24V |
|
|
|
| DC24V | IFVA-20RHV | 赤[R](634nm) | 4.2W | DC24V |
|
|
|
| DC24V | IFVA-20BHV | 青[B](465nm) | 4.2W | DC24V |
|
|
|
| DC24V | IFVA-20IR-850HV | IR(850nm) | 2.4W | DC24V |
|
|
|
| DC24V | IFVA-140WHV | 白[W](TBD) | 45W | DC24V |
|
|
|
| DC24V | IFVA-140RHV | 赤[R](634nm) | 45W | DC24V |
|
|
|
| DC24V | IFVA-140BHV | 青[B](465nm) | 45W | DC24V |
|
|
|
| DC24V | IFVA-200WHV | 白[W](TBD) | 70W | DC24V |
|
|
|
| DC24V | IFVA-200RHV | 赤[R](634nm) | 65W | DC24V |
|
|
|
| DC24V | IFVA-200BHV | 青[B](465nm) | 70W | DC24V |
|
|
|
| DC12V | IFVA-40DW | 白[DW](TBD) | 10W | DC12V |
|
|
|
| DC12V | IFVA-40DR | 赤[DR](630nm) | 10W | DC12V |
|
|
|
| DC12V | IFVA-40DB | 青[DB](465nm) | 10W | DC12V |
|
|
|
| DC12V | IFVA-40DG | 緑[DG](520nm) | 9W | DC12V |
|
|
|
| DC12V | IFVA-50DW | 白[DW](TBD) | 14W | DC12V |
|
|
|
| DC12V | IFVA-50DR | 赤[DR](630nm) | 14W | DC12V |
|
|
|
| DC12V | IFVA-50DB | 青[DB](465nm) | 14W | DC12V |
|
|
|
| DC12V | IFVA-50DG | 緑[DG](520nm) | 12W | DC12V |
|
|
|
| DC12V | IFVA-70DW | 白[DW](TBD) | 24W | DC12V |
|
|
|
| DC12V | IFVA-70DR | 赤[DR](630nm) | 24W | DC12V |
|
|
|
| DC12V | IFVA-70DB | 青[DB](465nm) | 24W | DC12V |
|
|
|
| DC12V | IFVA-70DG | 緑[DG](520nm) | 18W | DC12V |
|
|
|
| DC24V | IFVA-100DWHV | 白[DW](TBD) | 32W | DC24V |
|
|
|
| DC24V | IFVA-100DRHV | 赤[DR](630nm) | 32W | DC24V |
|
|
|
| DC24V | IFVA-100DBHV | 青[DB](465nm) | 32W | DC24V |
|
|
|
| DC24V | IFVA-100DGHV | 緑[DG](520nm) | 27W | DC24V |
|
|
|
| DC24V | IFVA-40DWHV | 白[DW](TBD) | 10W | DC24V |
|
|
|
| DC24V | IFVA-40DRHV | 赤[DR](630nm) | 10W | DC24V |
|
|
|
| DC24V | IFVA-40DBHV | 青[DB](465nm) | 10W | DC24V |
|
|
|
| DC24V | IFVA-40DGHV | 緑[DG](520nm) | 9W | DC24V |
|
|
|
| DC24V | IFVA-50DWHV | 白[DW](TBD) | 14W | DC24V |
|
|
|
| DC24V | IFVA-50DRHV | 赤[DR](630nm) | 14W | DC24V |
|
|
|
| DC24V | IFVA-50DBHV | 青[DB](465nm) | 14W | DC24V |
|
|
|
| DC24V | IFVA-50DGHV | 緑[DG](520nm) | 12W | DC24V |
|
|
|
| DC24V | IFVA-70DWHV | 白[DW](TBD) | 24W | DC24V |
|
|
|
| DC24V | IFVA-70DRHV | 赤[DR](630nm) | 24W | DC24V |
|
|
|
| DC24V | IFVA-70DBHV | 青[DB](465nm) | 24W | DC24V |
|
|
|
| DC24V | IFVA-70DGHV | 緑[DG](520nm) | 18W | DC24V |
|
|
