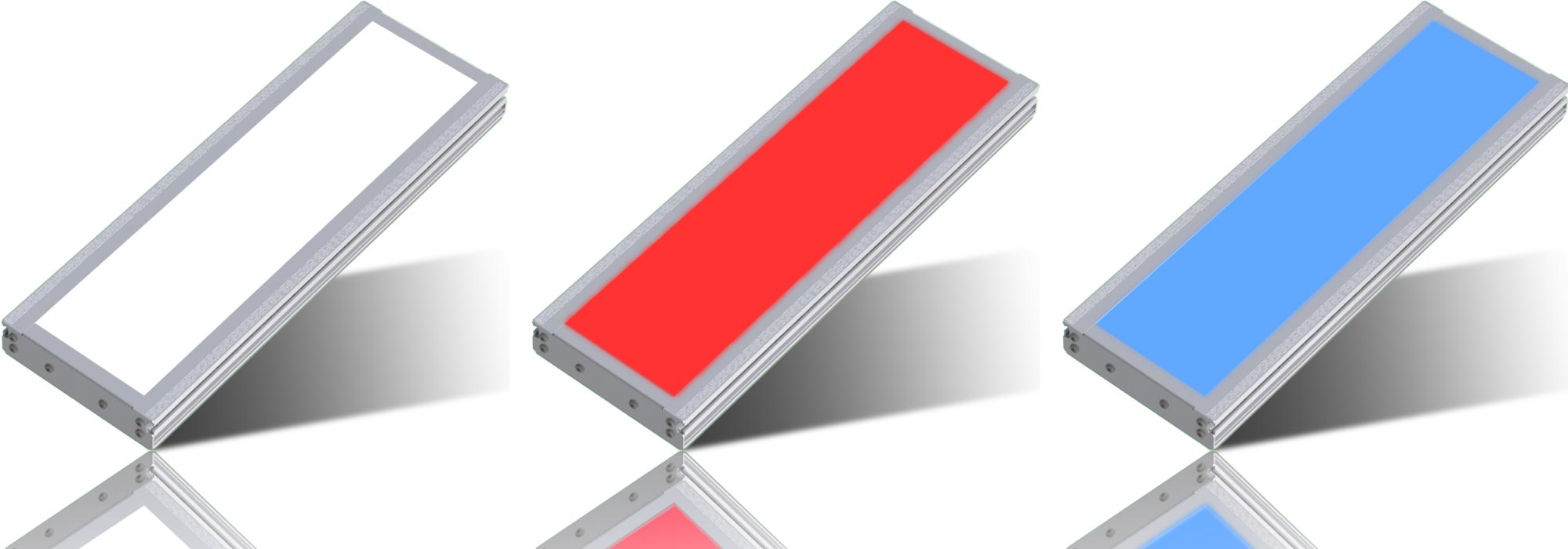

幅広バー照明 IDBA-FD series
  • 発光面幅102mmを持つ幅広バー照明
  • バックライト用途での使用にも最適
カタログ DL
パンフレット DL
取扱説明書 DL
ホーム  > 現在のページ

幅広バー照明 IDBA-FDシリーズ

発光面102mmを持つ幅広バー照明

ラインナップ中のバー形状照明では最大の発光面幅（102mm）を持つ幅広型のバー照明。

発光面幅はIDBA-LEHシリーズの約4倍、IDBA-HMシリーズの約2.5倍の102mmと領域が広く、均一性が高い照射光が得られるためバックライト用途での使用にも最適。

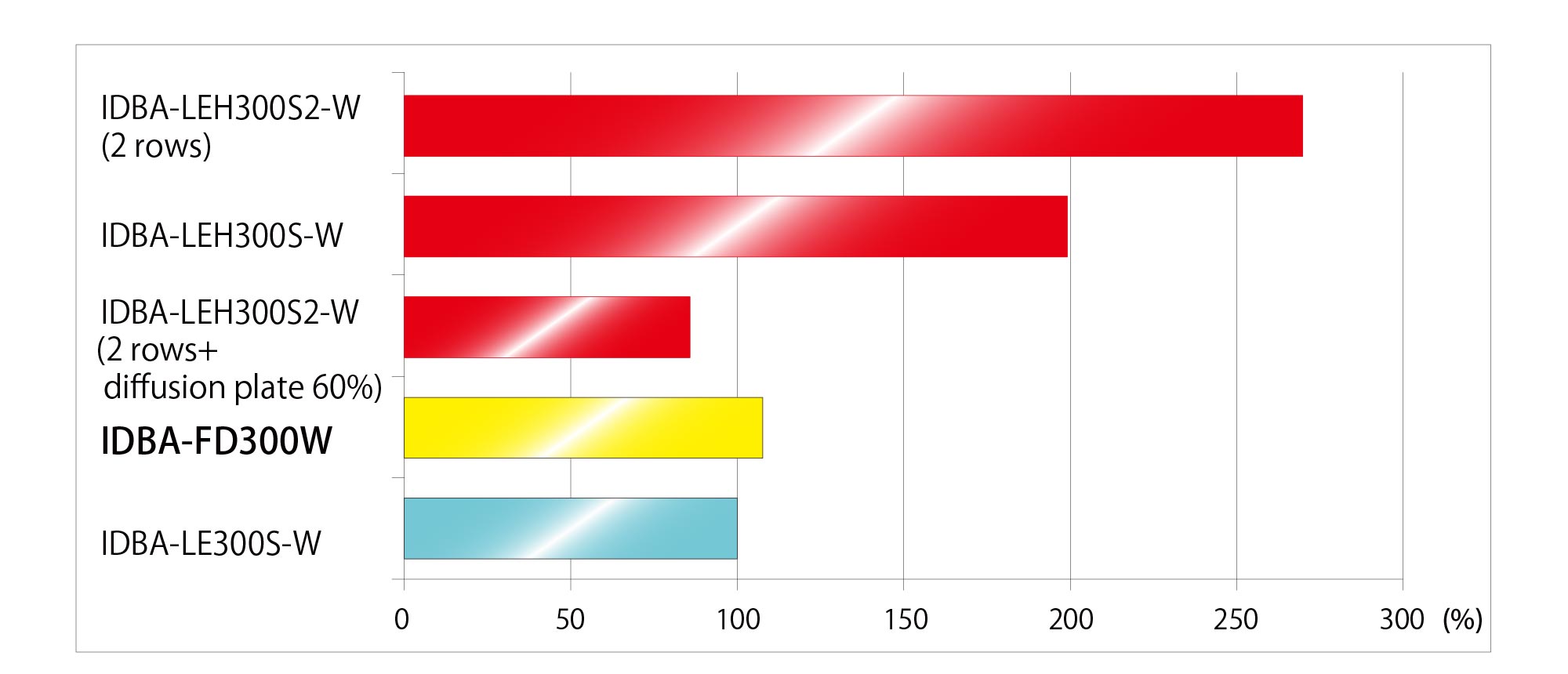

明るさ比較※参考値：WD=100mmでの比較

拡散板を使用したパワーLED2列仕様のIDBA-LEH2シリーズやIDBA-LEシリーズの広角配光型と比べて、同等以上の明るさでの照射が可能。

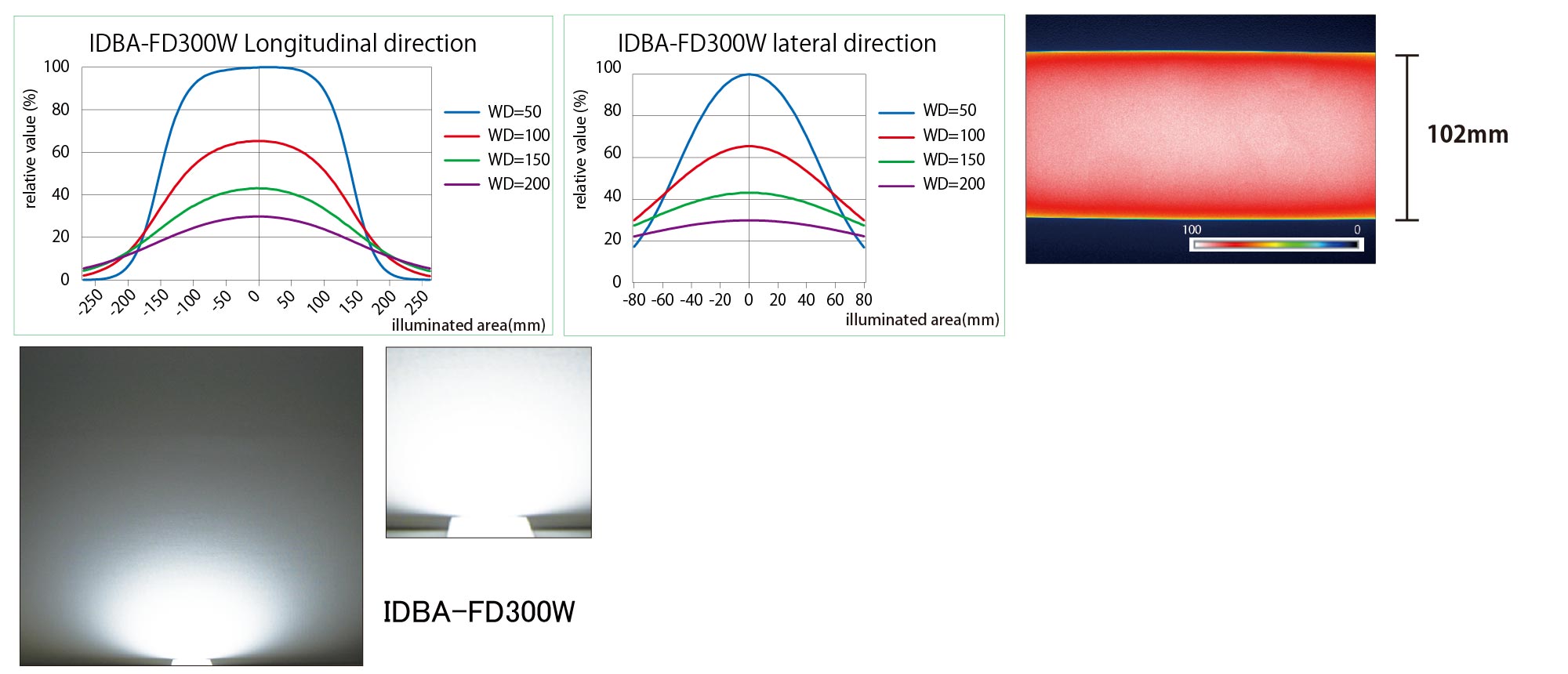

照度分布および均一性

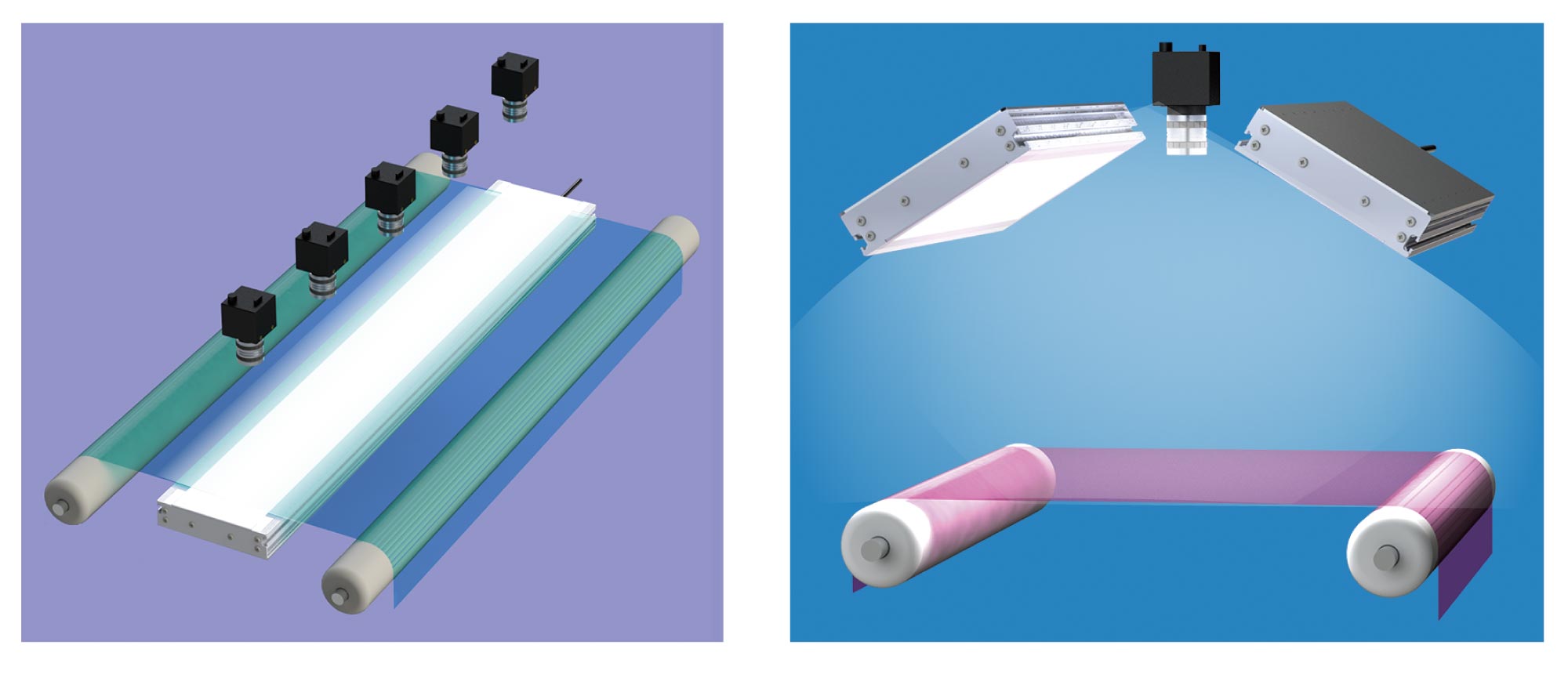

使用例

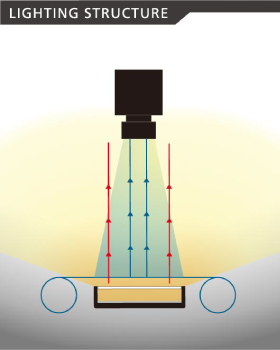

Lighting structure

タイプ 型　式 その他 発光色 消費電力 入力電圧 外形図 DL 3Dモデル DL デモ機貸出
DC48V IDBA-FD100W 外寸 117 × 102 mm 白[W](TBD) 16.5W DC48V
PDF DXF
step
DC48V IDBA-FD200W 外寸 117 × 202 mm 白[W](TBD) 33W DC48V
PDF DXF
step
DC48V IDBA-FD300W 外寸 117 × 302 mm 白[W](TBD) 49.5W DC48V
PDF DXF
step
DC48V IDBA-FD400W 外寸 117 × 402 mm 白[W](TBD) 66W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD500W 外寸 117 × 502 mm 白[W](TBD) 82.5W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD600W 外寸 117 × 602 mm 白[W](TBD) 99W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD700W 外寸 117 × 702 mm 白[W](TBD) 115.5W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD800W 外寸 117 × 802 mm 白[W](TBD) 132W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD900W 外寸 117 × 902 mm 白[W](TBD) 148.5W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD1000W 外寸 117 × 1002 mm 白[W](TBD) 165W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD1100W 外寸 117 × 1102 mm 白[W](TBD) 181.5W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD1200W 外寸 117 × 1202 mm 白[W](TBD) 198W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD1300W 外寸 117 × 1302 mm 白[W](TBD) 214.5W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD1400W 外寸 117 × 1402 mm 白[W](TBD) 231W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD1500W 外寸 117 × 1502 mm 白[W](TBD) 247.5W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD1600W 外寸 117 × 1602 mm 白[W](TBD) 264W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD1700W 外寸 117 × 1702 mm 白[W](TBD) 280.5W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD1800W 外寸 117 × 1802 mm 白[W](TBD) 297W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD1900W 外寸 117 × 1902 mm 白[W](TBD) 313.5W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD2000W 外寸 117 × 2002 mm 白[W](TBD) 330W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD2100W 外寸 117 × 2102 mm 白[W](TBD) 346.5W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD2200W 外寸 117 × 2202 mm 白[W](TBD) 363W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD2300W 外寸 117 × 2302 mm 白[W](TBD) 379.5W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD2400W 外寸 117 × 2402 mm 白[W](TBD) 396W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD100R 外寸 117 × 102 mm 赤[R](630nm) 15W DC48V
PDF DXF
step
DC48V IDBA-FD200R 外寸 117 × 202 mm 赤[R](630nm) 30W DC48V
PDF DXF
step
DC48V IDBA-FD300R 外寸 117 × 302 mm 赤[R](630nm) 45W DC48V
PDF DXF
step
DC48V IDBA-FD400R 外寸 117 × 402 mm 赤[R](630nm) 60W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD500R 外寸 117 × 502 mm 赤[R](630nm) 75W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD600R 外寸 117 × 602 mm 赤[R](630nm) 90W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD700R 外寸 117 × 702 mm 赤[R](630nm) 105W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD800R 外寸 117 × 802 mm 赤[R](630nm) 120W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD900R 外寸 117 × 902 mm 赤[R](630nm) 135W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD1000R 外寸 117 × 1002 mm 赤[R](630nm) 150W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD1100R 外寸 117 × 1102 mm 赤[R](630nm) 165W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD1200R 外寸 117 × 1202 mm 赤[R](630nm) 180W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD1300R 外寸 117 × 1302 mm 赤[R](630nm) 195W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD1400R 外寸 117 × 1402 mm 赤[R](630nm) 210W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD1500R 外寸 117 × 1502 mm 赤[R](630nm) 225W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD1600R 外寸 117 × 1602 mm 赤[R](630nm) 240W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD1700R 外寸 117 × 1702 mm 赤[R](630nm) 255W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD1800R 外寸 117 × 1802 mm 赤[R](630nm) 270W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD1900R 外寸 117 × 1902 mm 赤[R](630nm) 285W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD2000R 外寸 117 × 2002 mm 赤[R](630nm) 300W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD2100R 外寸 117 × 2102 mm 赤[R](630nm) 315W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD2200R 外寸 117 × 2202 mm 赤[R](630nm) 330W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD2300R 外寸 117 × 2302 mm 赤[R](630nm) 345W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD2400R 外寸 117 × 2402 mm 赤[R](630nm) 360W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD100B 外寸 117 × 102 mm 青[B](465nm) 16.5W DC48V
PDF DXF
step
DC48V IDBA-FD200B 外寸 117 × 202 mm 青[B](465nm) 33W DC48V
PDF DXF
step
DC48V IDBA-FD300B 外寸 117 × 302 mm 青[B](465nm) 49.5W DC48V
PDF DXF
step
DC48V IDBA-FD400B 外寸 117 × 402 mm 青[B](465nm) 66W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD500B 外寸 117 × 502 mm 青[B](465nm) 82.5W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD600B 外寸 117 × 602 mm 青[B](465nm) 99W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD700B 外寸 117 × 702 mm 青[B](465nm) 115.5W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD800B 外寸 117 × 802 mm 青[B](465nm) 132W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD900B 外寸 117 × 902 mm 青[B](465nm) 148.5W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD1000B 外寸 117 × 1002 mm 青[B](465nm) 165W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD1100B 外寸 117 × 1102 mm 青[B](465nm) 181.5W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD1200B 外寸 117 × 1202 mm 青[B](465nm) 198W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD1300B 外寸 117 × 1302 mm 青[B](465nm) 214.5W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD1400B 外寸 117 × 1402 mm 青[B](465nm) 231W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD1500B 外寸 117 × 1502 mm 青[B](465nm) 247.5W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD1600B 外寸 117 × 1602 mm 青[B](465nm) 264W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD1700B 外寸 117 × 1702 mm 青[B](465nm) 280.5W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD1800B 外寸 117 × 1802 mm 青[B](465nm) 297W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD1900B 外寸 117 × 1902 mm 青[B](465nm) 313.5W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD2000B 外寸 117 × 2002 mm 青[B](465nm) 330W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD2100B 外寸 117 × 2102 mm 青[B](465nm) 346.5W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD2200B 外寸 117 × 2202 mm 青[B](465nm) 363W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD2300B 外寸 117 × 2302 mm 青[B](465nm) 379.5W DC48V
PDF DXF
NO DATA
DC48V IDBA-FD2400B 外寸 117 × 2402 mm 青[B](465nm) 396W DC48V
PDF DXF
NO DATA
DC24V IDBA-FD100W-24V 外寸 117 × 102 mm 白[W](TBD) 16.5W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD200W-24V 外寸 117 × 202 mm 白[W](TBD) 33W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD300W-24V 外寸 117 × 302 mm 白[W](TBD) 49.5W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD400W-24V 外寸 117 × 402 mm 白[W](TBD) 66W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD500W-24V 外寸 117 × 502 mm 白[W](TBD) 82.5W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD600W-24V 外寸 117 × 602 mm 白[W](TBD) 99W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD700W-24V 外寸 117 × 702 mm 白[W](TBD) 115.5W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD800W-24V 外寸 117 × 802 mm 白[W](TBD) 132W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD900W-24V 外寸 117 × 902 mm 白[W](TBD) 148.5W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD1000W-24V 外寸 117 × 1002 mm 白[W](TBD) 165W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD1100W-24V 外寸 117 × 1102 mm 白[W](TBD) 181.5W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD1200W-24V 外寸 117 × 1202 mm 白[W](TBD) 198W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD100R-24V 外寸 117 × 102 mm 赤[R](630nm) 15W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD200R-24V 外寸 117 × 202 mm 赤[R](630nm) 30W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD300R-24V 外寸 117 × 302 mm 赤[R](630nm) 45W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD400R-24V 外寸 117 × 402 mm 赤[R](630nm) 60W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD500R-24V 外寸 117 × 502 mm 赤[R](630nm) 75W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD600R-24V 外寸 117 × 602 mm 赤[R](630nm) 90W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD700R-24V 外寸 117 × 702 mm 赤[R](630nm) 105W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD800R-24V 外寸 117 × 802 mm 赤[R](630nm) 120W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD900R-24V 外寸 117 × 902 mm 赤[R](630nm) 135W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD1000R-24V 外寸 117 × 1002 mm 赤[R](630nm) 150W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD1100R-24V 外寸 117 × 1102 mm 赤[R](630nm) 165W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD1200R-24V 外寸 117 × 1202 mm 赤[R](630nm) 180W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD100B-24V 外寸 117 × 102 mm 青[B](465nm) 16.5W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD200B-24V 外寸 117 × 202 mm 青[B](465nm) 33W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD300B-24V 外寸 117 × 302 mm 青[B](465nm) 49.5W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD400B-24V 外寸 117 × 402 mm 青[B](465nm) 66W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD500B-24V 外寸 117 × 502 mm 青[B](465nm) 82.5W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD600B-24V 外寸 117 × 602 mm 青[B](465nm) 99W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD700B-24V 外寸 117 × 702 mm 青[B](465nm) 115.5W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD800B-24V 外寸 117 × 802 mm 青[B](465nm) 132W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD900B-24V 外寸 117 × 902 mm 青[B](465nm) 148.5W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD1000B-24V 外寸 117 × 1002 mm 青[B](465nm) 165W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD1100B-24V 外寸 117 × 1102 mm 青[B](465nm) 181.5W DC24V
PDF DXF
NO DATA
DC24V IDBA-FD1200B-24V 外寸 117 × 1202 mm 青[B](465nm) 198W DC24V
PDF DXF
NO DATA
