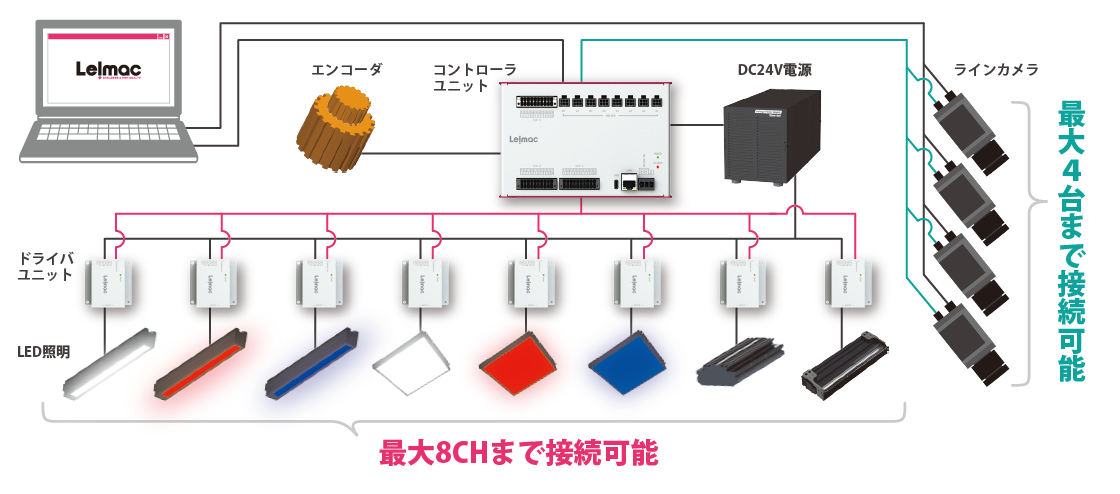

構成イメージ

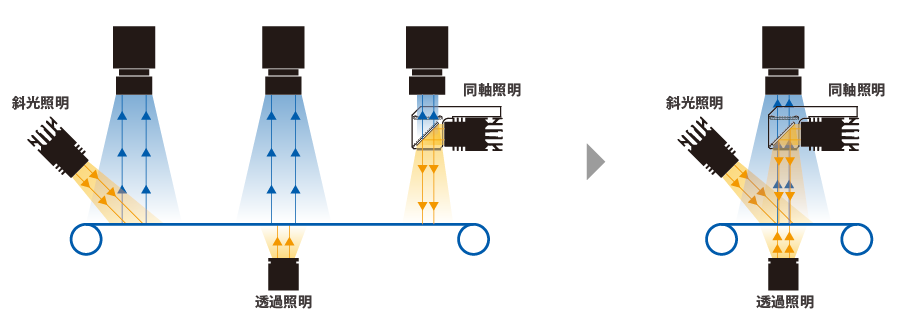

高速に照明切替＆カメラと同期制御する事で検査ステージの圧縮に貢献
搬送中に照明を高速切り替えすることで、1台のラインセンサーカメラから複数の照明条件によるフレーム画像を取得可能。
複数の検査工程を1ステージに集約し、装置の省スペース化と構成の簡素化を実現します。

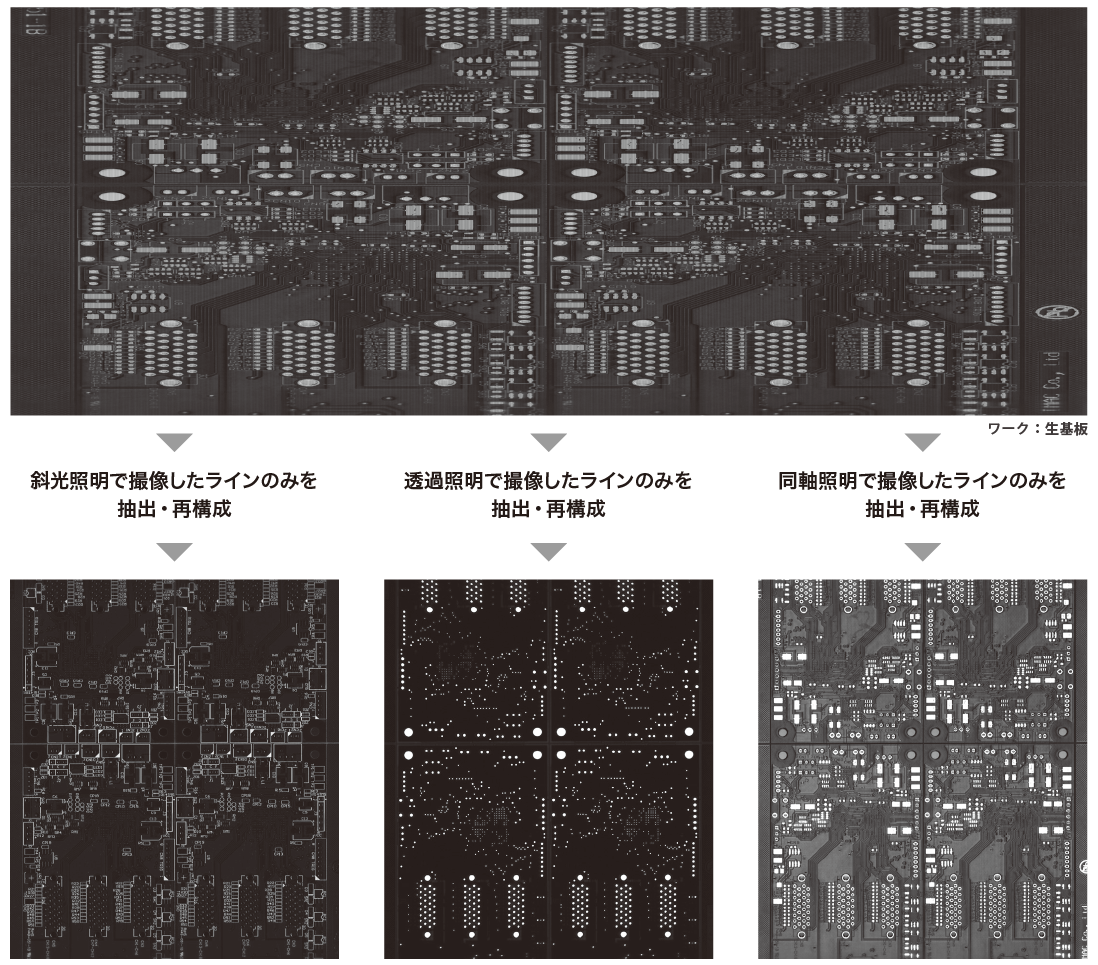

撮像例：タイプの違う照明複数による撮像
以下は、斜光照明・透過照明・同軸照明の3 種類の照明を高速切り替えしながら撮像した例です。
ラインカメラの撮像画像には、複数の照明条件によるラインデータが順次記録されています。各照明に対応したラインを抽出・再構成することで、それぞれの照明で単独撮像した場合と同等のフレーム画像を取得可能です。

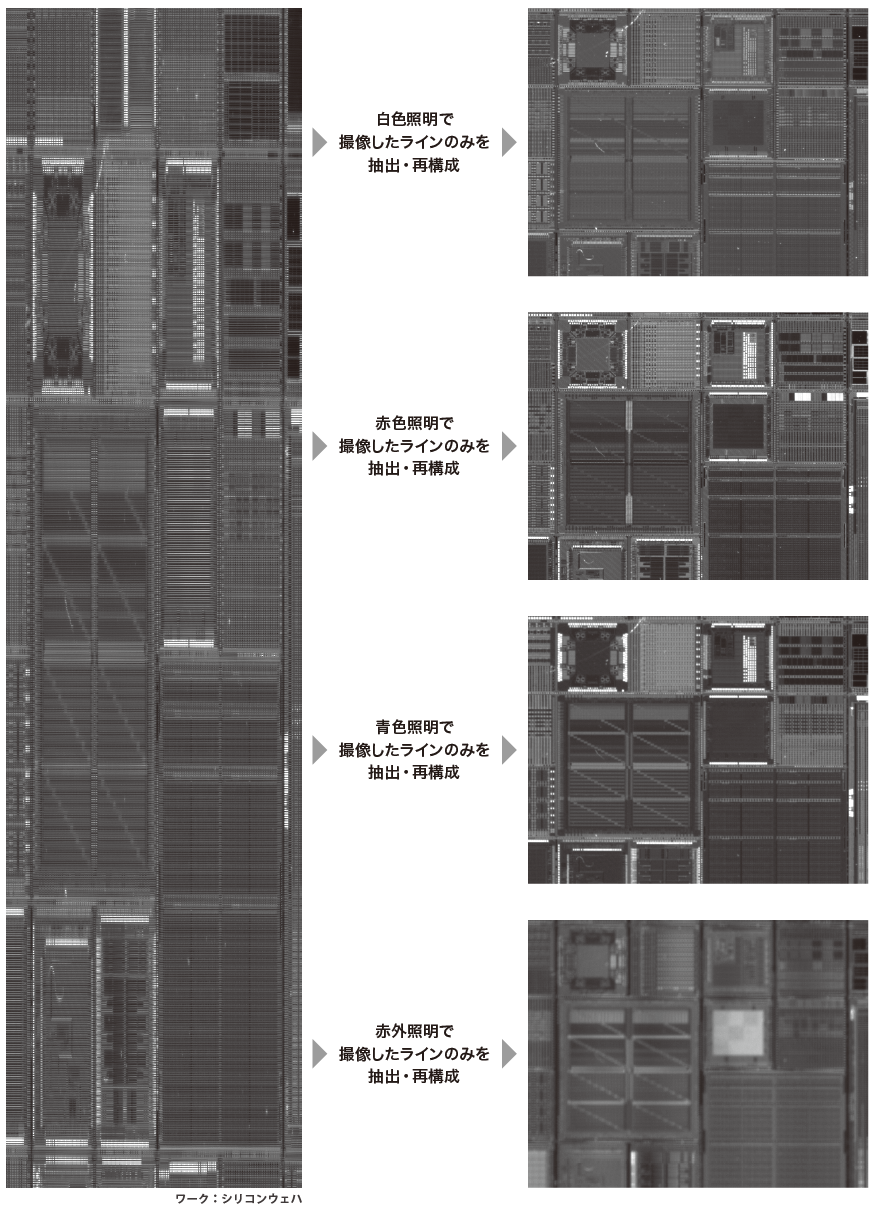

撮像例：発光色の違う照明複数による撮像
白色照明・赤色照明・青色照明・赤外照明の4 種類の照明を高速切り替えしながら撮像した例です。
| タイプ | 型 式 | 合計容量 | CH数 | 入力 | 出力 | 外形図 DL | 3Dモデル DL | デモ機貸出 |
|---|---|---|---|---|---|---|---|---|
| コントロールユニット | IHP-C8-TP-P | - | 8 | DC24V | - |
|
|
|
| ドライバユニット | IHP-D300S-24-P | 300W | 1 | DC24V | DC24V |
|
|
