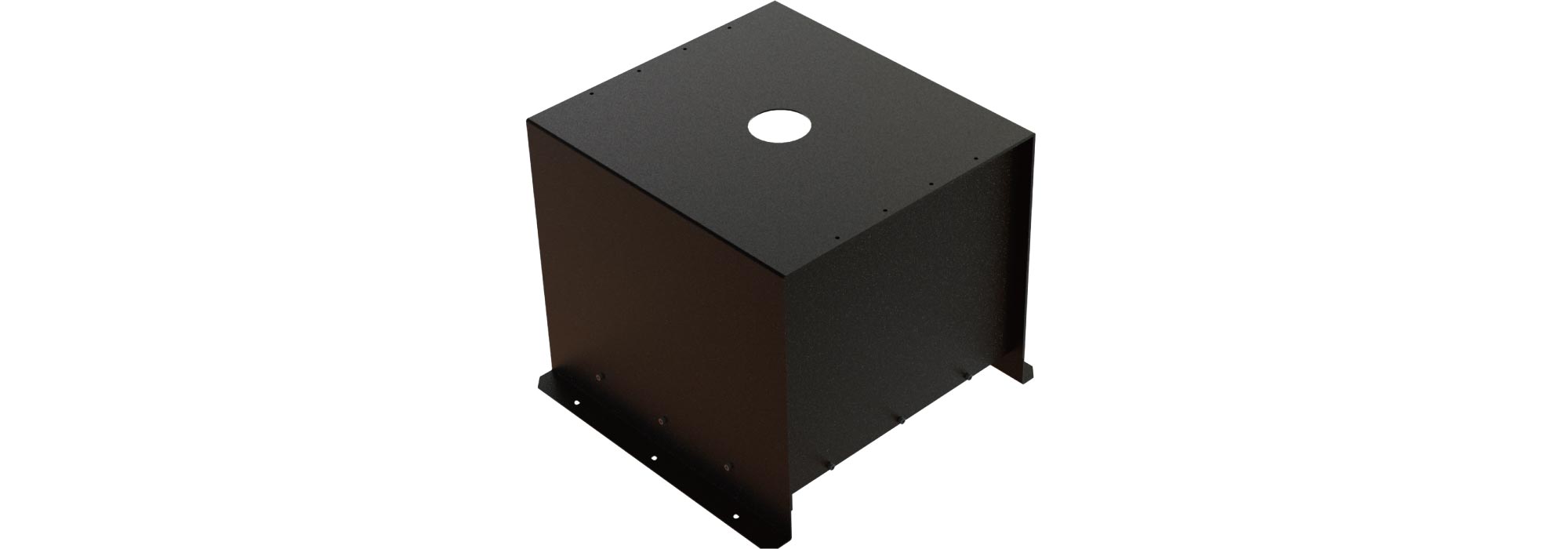

キューブドーム照明 IQDA-CBシリーズ
凹凸・長尺ワークに均一照射
ワークに照明を被せたままトンネル式に検査可能。
球面状・非球面状・凹凸面・長物ワークに万能対応。
細長いワークのシャープエッジなどに最適。
間接光なのに十分な光量を得られます。

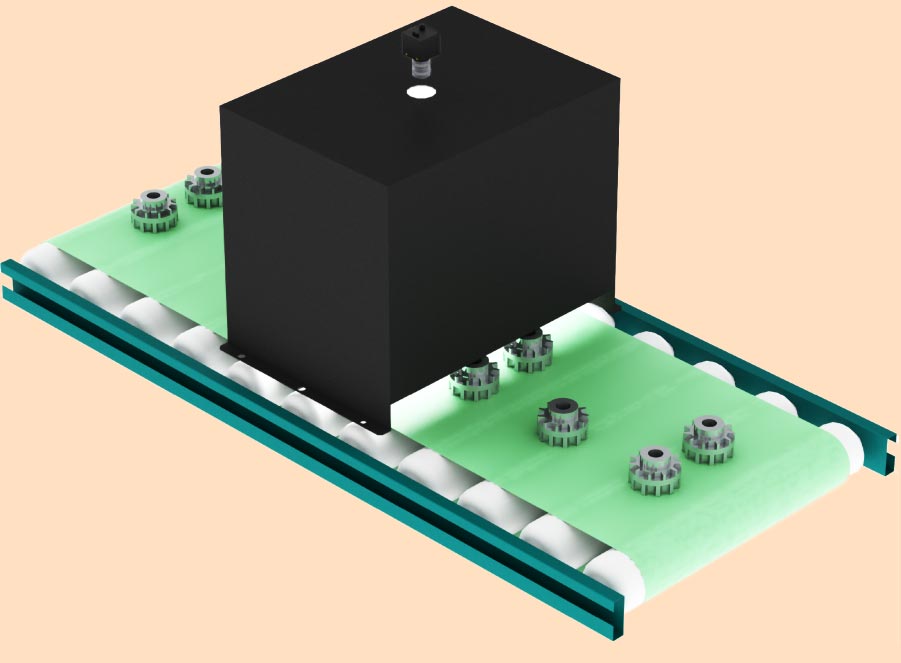

キューブドーム型の照明でロボットピッキングに最適

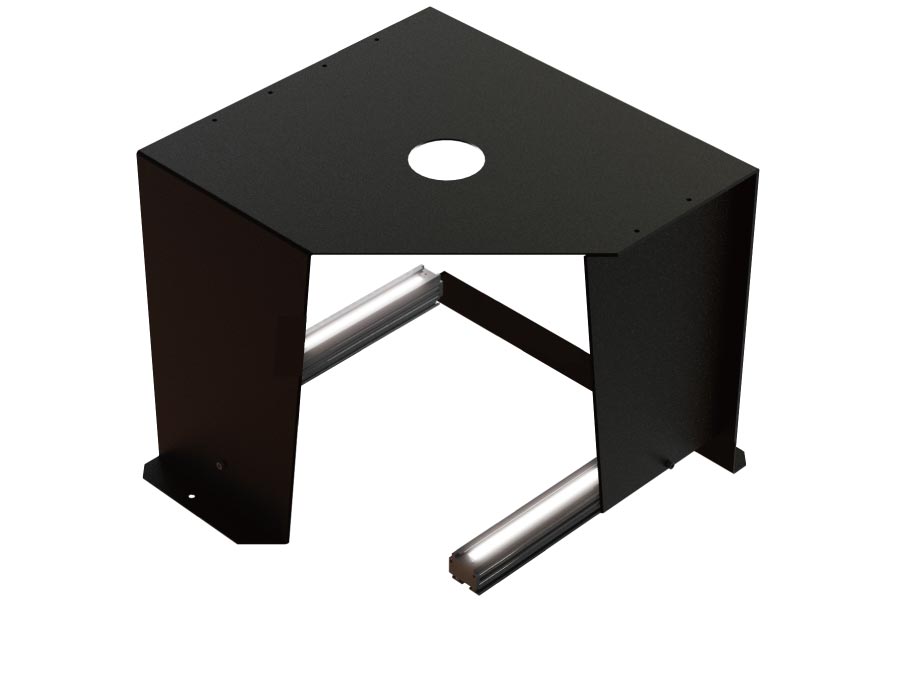

キューブ型のドーム照明で2方向からLED照射することで影の出にくい画像撮像が可能。
ワークに均一に照射することで、正確な位置情報を読み取り、コンベア上の動いたワークのロボットピッキングなどに最適。
サンプル：金属加工部品の位置読取
コンベアサイズに合わせて4サイズをラインナップ。
検査ラインにあわせた選択が可能
活用例
全自動AI外観検査装置

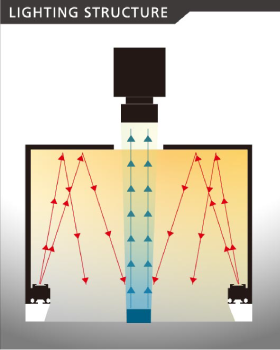

Lighting structure
| タイプ | 型 式 | 発光色 | 消費電力 | 入力電圧 | 外形図 DL | 3Dモデル DL | デモ機貸出 |
|---|---|---|---|---|---|---|---|
| DC12V | IQDA-CB240/220W | 白[W](5500K) | 28W | DC12V |
|
|
|
| DC12V | IQDA-CB340/320W | 白[W](5500K) | 42W | DC12V |
|
|
|
| DC12V | IQDA-CB440/320W | 白[W](5500K) | 56W | DC12V |
|
|
|
| DC24V | IQDA-CB540/320WHV | 白[W](5500K) | 70W | DC24V |
|
|
