2024年12月20日生産終了予定→後継機：IQDA-CB series

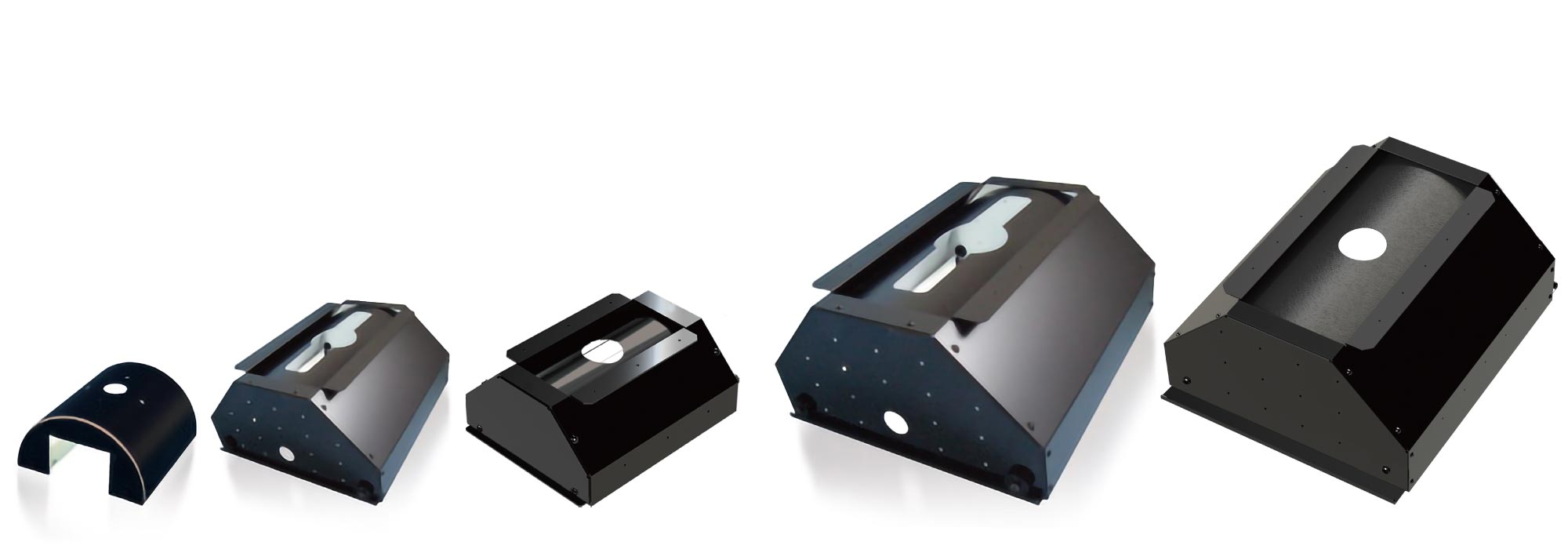

ハーフパイプ照明 IQDシリーズ
球状・凹凸・長尺ワークに均一照射
ワークに照明を被せたままトンネル式に検査可能。
球面状・非球面状・凹凸面・長物ワークに万能対応。
ドーム、ローアングル、同軸の組み合わせはもちろん、波長の組み合わせによって様々な用途に利用可能。
細長いワークのシャープエッジなどに最適。
パワーLEDを採用することにより間接光なのに十分な光量を得られます。
LED実装部はヒートシンク状になっており定常光でも使用可能。
効果

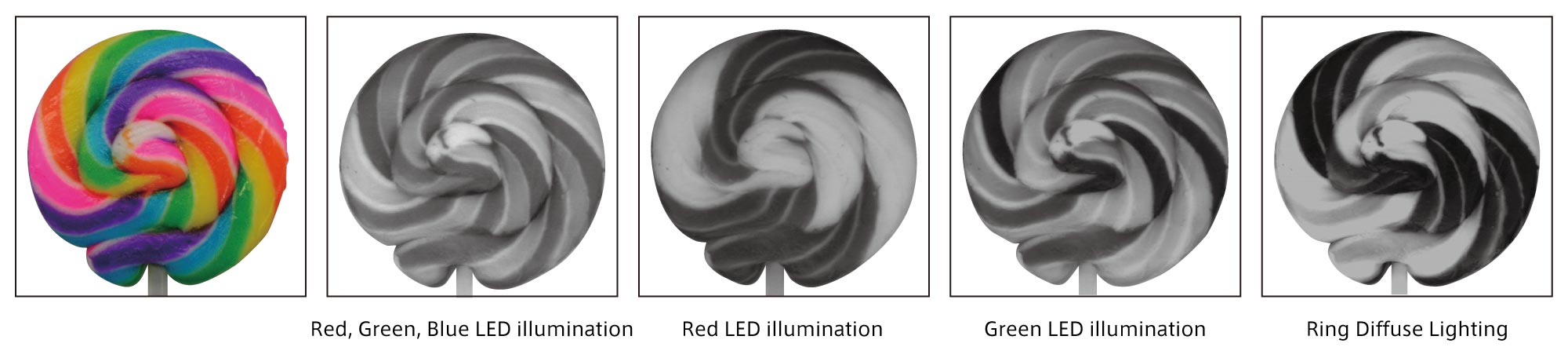

三原色のブレンドによる撮像例。使用照明 IQDH-K320/350RGB

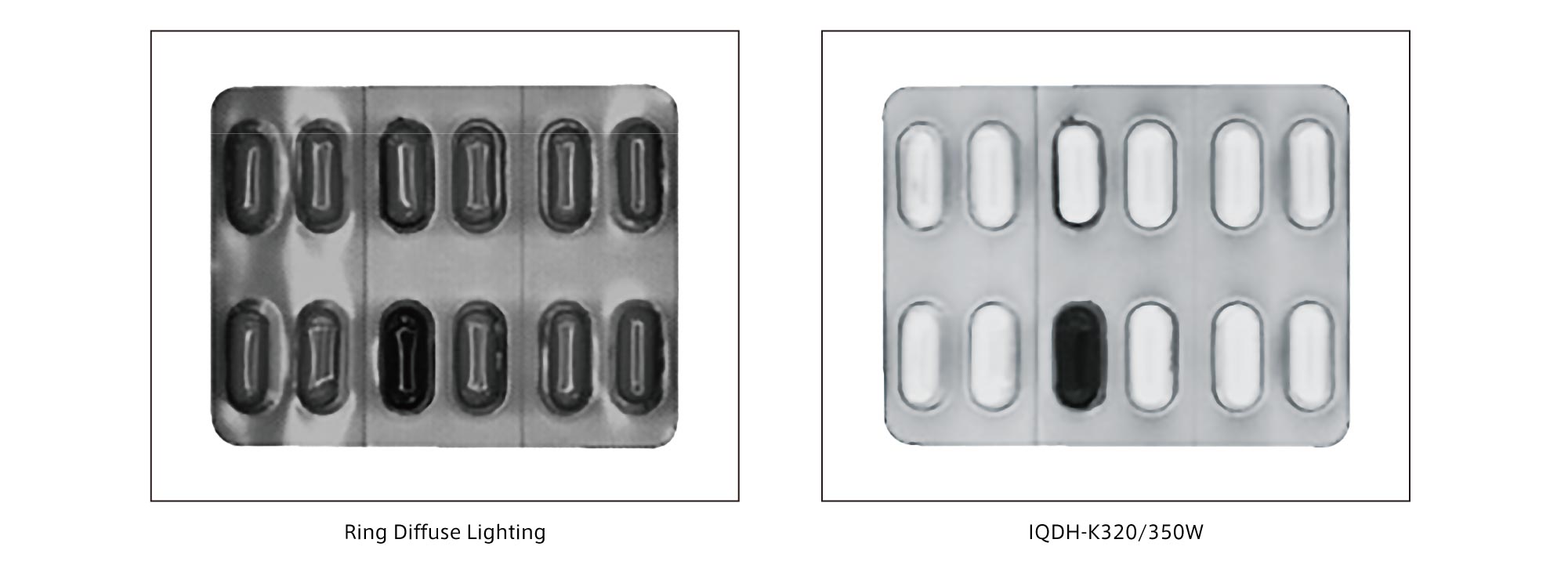

至近距離からの均一照射でパッケージのテカリを抑えることができます

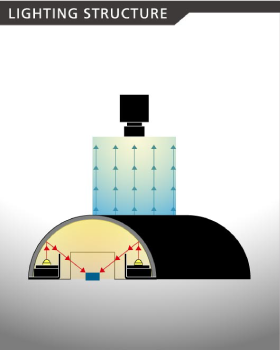

Lighting structure
| タイプ | 型 式 | その他 | 発光色 | 消費電力 | 入力電圧 | 外形図 DL | 3Dモデル DL | デモ機貸出 |
|---|---|---|---|---|---|---|---|---|
| DC12V RGB | IQDH-K320/350RGB | 外寸 325 × 370 mm、穴寸 Φ80 mm |  (TBD)
| R:13W / B:13W / G:13W | DC12V |
|
|
|
| DC24V | IQDH-K320/350AWHV | 外寸 325 × 370 mm、穴寸 Φ80 mm | 白[AW](5000K) | 70W | DC24V |
|
|
|
| DC12V | IQD-K60/65B | 外寸 60 × 65 mm、穴寸 Φ10 mm | 青[B](470nm) | 1.6W | DC12V |
|
|
|
| DC12V | IQD-K60/65G | 外寸 60 × 65 mm、穴寸 Φ10 mm | 緑[G](525nm) | 1.6W | DC12V |
|
|
|
| DC12V | IQD-K60/65DW | 外寸 60 × 65 mm、穴寸 Φ10 mm | 白[DW](7000K) | 1.6W | DC12V |
|
|
|
| DC12V | IQD-K60/65DR | 外寸 60 × 65 mm、穴寸 Φ10 mm | 赤[DR](635nm) | 1.2W | DC12V |
|
|
|
| DC12V | IQDH-K150/175AW | 外寸 150 × 190 mm、穴寸 Φ35 mm | 白[AW](5000K) | 38W | DC12V |
|
|
