保護カバー装着可能スクエアドーム照明 IFHA-Cシリーズ

より明るく、より鮮明に

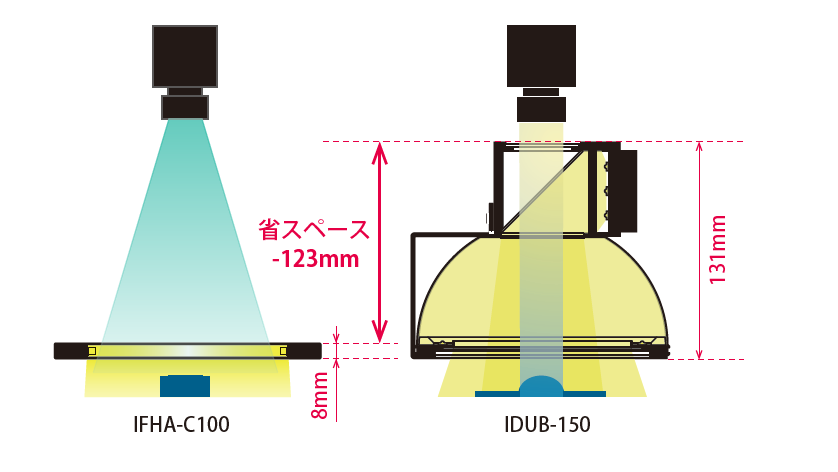

軽量薄型8mmの省スペース、カメラ窓がないドーム照明。

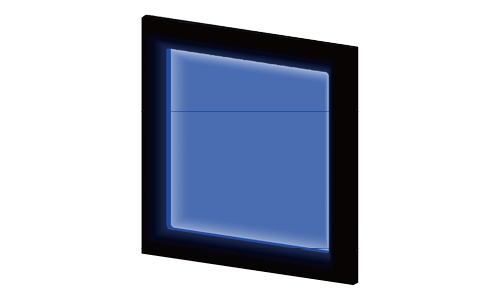

全体を均一照射！

本体の照射面にも4H相当のハードコート加工を施してありますが、保護カバーホルダーIKFHA-C-HLシリーズと保護カバーIKFHA-C-PRCシリーズを用いることで、開口部に異物が飛ぶなど照射面に傷などが入りやすい使用環境でも保護が可能です。

また、保護カバーに傷などが発生しても容易に交換が可能です。

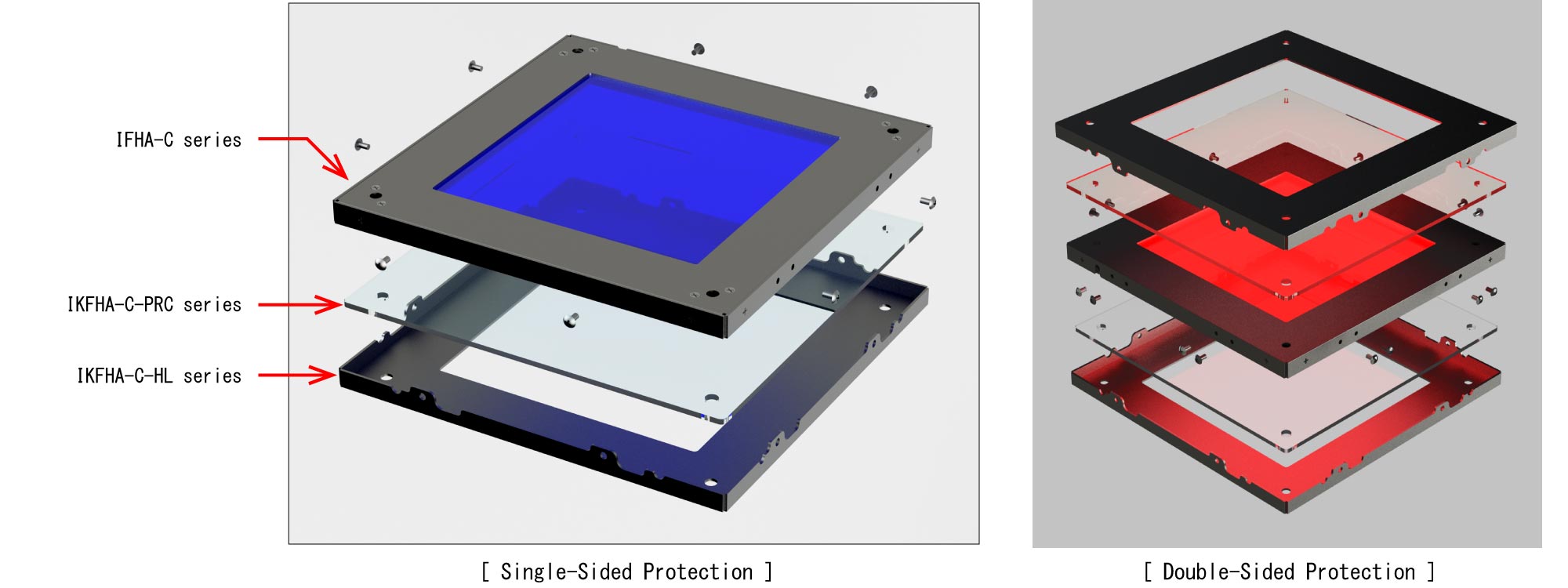

保護カバーが取付可能で、容易に交換可能

保護カバーIKFHA-C-PRCシリーズと保護カバーホルダーIKFHA-C-HLシリーズを取り付けることで、ゴミやホコリが飛来する環境などでも傷がつきにくく、傷がついても交換が可能です。

保護カバーホルダーは簡単に取付・取外しが可能で、保護カバーの交換が容易に交換可能です。

保護カバーの取り付けには

照明本体の他に保護カバー(IKFHA-C□-PRC)と保護カバーホルダー(IKFHA-C□-HL)が各1個必要です。

両面を保護する場合保護カバーと保護カバーホルダーが各2個必要です。

【例】IFHA-C50Wの場合

[片面保護] IKFHA-C50-PRC 1個、IKFHA-C50-HL 1個

[両面保護] IKFHA-C50-PRC 2個、IKFHA-C50-HL 2個

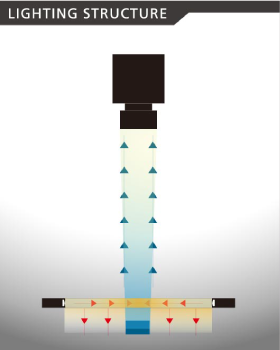

Lighting structure

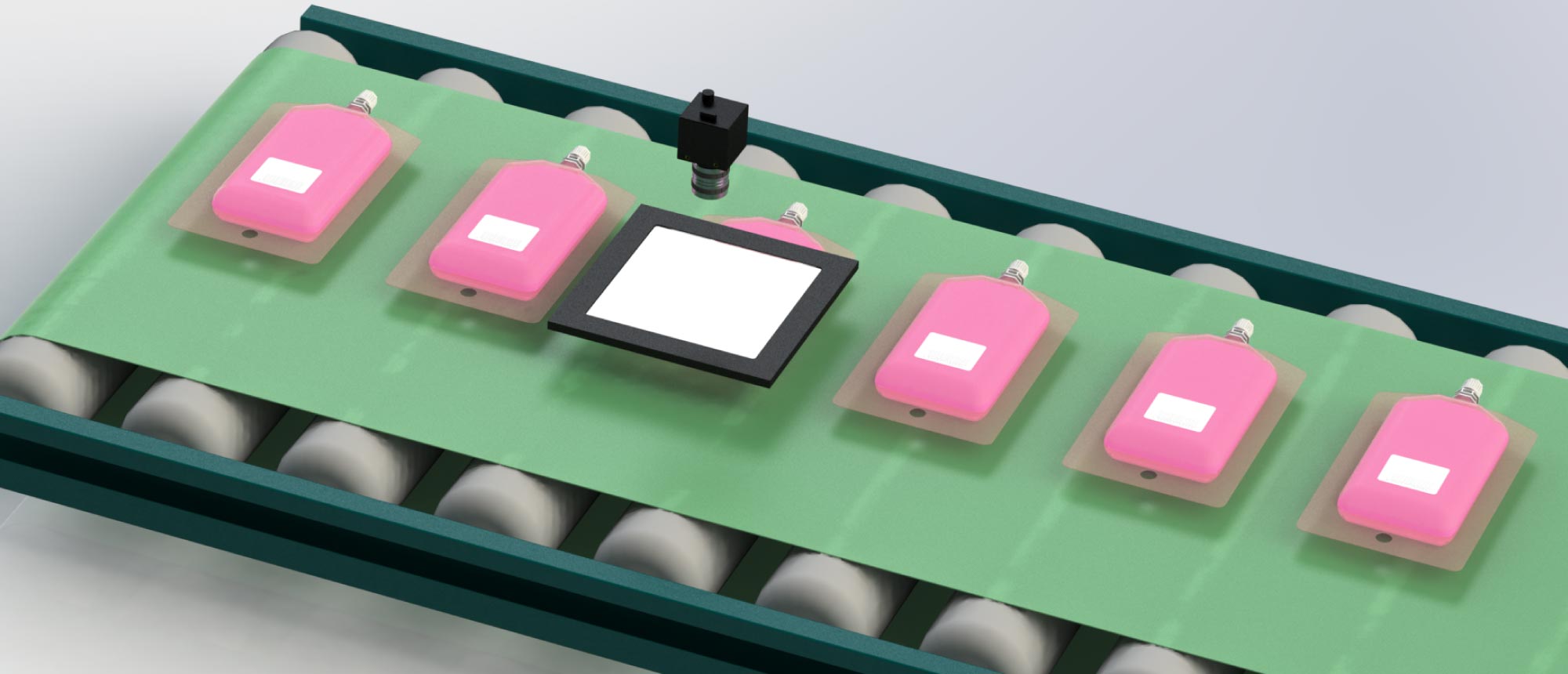

光沢ワークなどに最適

凹凸、テカリなどが発生するワークの検査に最適。

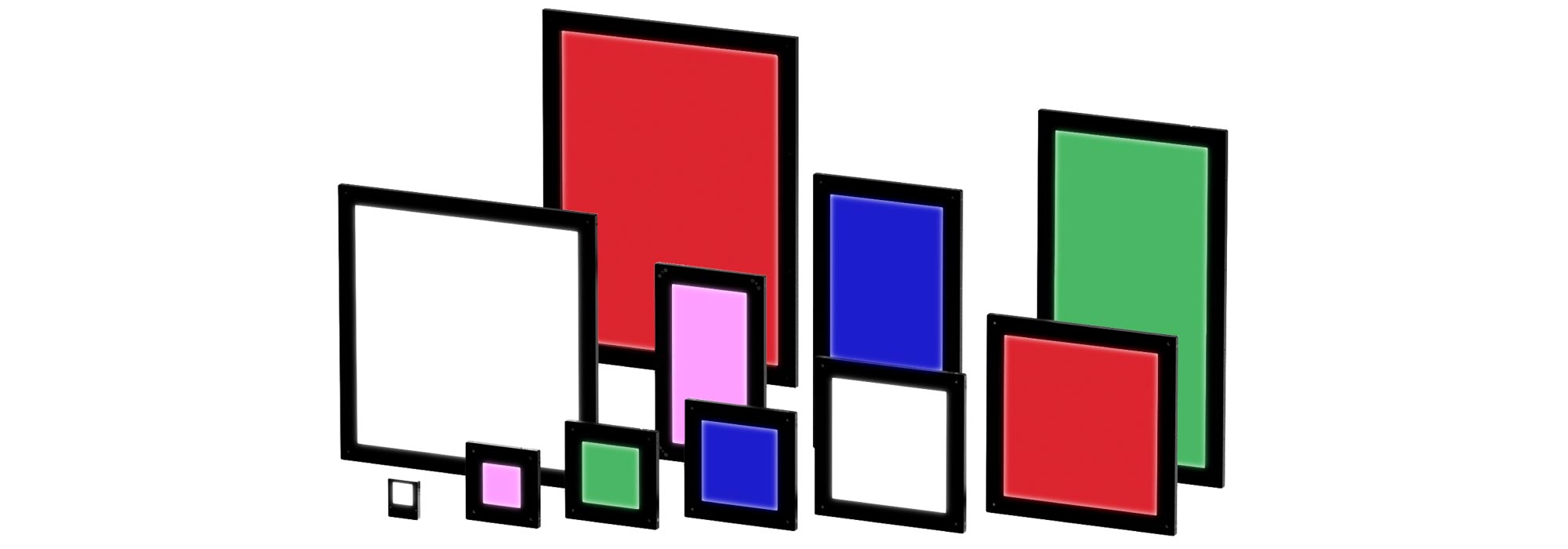

タイプ	型　式	その他	発光色	消費電力	入力電圧
DC12V	IFHA-C25R	外寸 48 × 40 mm、内寸 □26 mm	赤[R](630nm)	2.1W	DC12V
DC12V	IFHA-C25W	外寸 48 × 40 mm、内寸 □26 mm	白[W](470nm)	2.4W	DC12V
DC12V	IFHA-C25B	外寸 48 × 40 mm、内寸 □26 mm	青[B](465nm)	2.4W	DC12V
DC12V	IFHA-C25G	外寸 48 × 40 mm、内寸 □26 mm	緑[G](470nm)	2.4W	DC12V
DC12V	IFHA-C25IR-850	外寸 48 × 40 mm、内寸 □26 mm	IR(850nm)	1.2W	DC12V
DC24V	IFHA-C25RHV	外寸 48 × 40 mm、内寸 □26 mm	赤[R](630nm)	2.1W	DC24V
DC24V	IFHA-C25WHV	外寸 48 × 40 mm、内寸 □26 mm	白[W](5000K)	2.4W	DC24V
DC24V	IFHA-C25BHV	外寸 48 × 40 mm、内寸 □26 mm	青[B](465nm)	2.4W	DC24V
DC24V	IFHA-C25GHV	外寸 48 × 40 mm、内寸 □26 mm	緑[G](520nm)	2.4W	DC24V
DC12V	IFHA-C50R	外寸 □97 mm、内寸 □50 mm	赤[R](630nm)	9.5W	DC12V
DC12V	IFHA-C50W	外寸 □97 mm、内寸 □50 mm	白[W](470nm)	9.5W	DC12V
DC12V	IFHA-C50B	外寸 □97 mm、内寸 □50 mm	青[B](465nm)	9.5W	DC12V
DC12V	IFHA-C50G	外寸 □97 mm、内寸 □50 mm	緑[G](470nm)	8.5W	DC12V
DC12V	IFHA-C50IR-850	外寸 □97 mm、内寸 □50 mm	IR(850nm)	6W	DC12V
DC24V	IFHA-C50RHV	外寸 □97 mm、内寸 □50 mm	赤[R](630nm)	9.5W	DC24V
DC24V	IFHA-C50WHV	外寸 □97 mm、内寸 □50 mm	白[W](470nm)	9.5W	DC24V
DC24V	IFHA-C50BHV	外寸 □97 mm、内寸 □50 mm	青[B](470nm)	9.5W	DC24V
DC24V	IFHA-C50GHV	外寸 □97 mm、内寸 □50 mm	緑[G](470nm)	8.5W	DC24V
DC24V	IFHA-C50IR-850HV	外寸 □97 mm、内寸 □50 mm	IR(850nm)	6W	DC24V
DC12V	IFHA-C75R	外寸 □122 mm、内寸 □75 mm	赤[R](630nm)	14W	DC12V
DC12V	IFHA-C75W	外寸 □122 mm、内寸 □75 mm	白[W](470nm)	14W	DC12V
DC12V	IFHA-C75B	外寸 □122 mm、内寸 □75 mm	青[B](465nm)	14W	DC12V
DC12V	IFHA-C75G	外寸 □122 mm、内寸 □75 mm	緑[G](470nm)	11W	DC12V
DC12V	IFHA-C75IR-850	外寸 □122 mm、内寸 □75 mm	IR(850nm)	9W	DC12V
DC24V	IFHA-C75RHV	外寸 □122 mm、内寸 □75 mm	赤[R](630nm)	14W	DC24V
DC24V	IFHA-C75WHV	外寸 □122 mm、内寸 □75 mm	白[W](470nm)	14W	DC24V
DC24V	IFHA-C75BHV	外寸 □122 mm、内寸 □75 mm	青[B](470nm)	14W	DC24V
DC24V	IFHA-C75GHV	外寸 □122 mm、内寸 □75 mm	緑[G](470nm)	11W	DC24V
DC12V	IFHA-C100R	外寸 □147 mm、内寸 □100 mm	赤[R](630nm)	22W	DC12V
DC12V	IFHA-C100W	外寸 □147 mm、内寸 □100 mm	白[W](470nm)	22W	DC12V
DC12V	IFHA-C100B	外寸 □147 mm、内寸 □100 mm	青[B](465nm)	22W	DC12V
DC12V	IFHA-C100G	外寸 □147 mm、内寸 □100 mm	緑[G](470nm)	15W	DC12V
DC12V	IFHA-C100IR-850	外寸 □147 mm、内寸 □100 mm	IR(850nm)	12.5W	DC12V
DC24V	IFHA-C100RHV	外寸 □147 mm、内寸 □100 mm	赤[R](630nm)	22W	DC24V
DC24V	IFHA-C100WHV	外寸 □147 mm、内寸 □100 mm	白[W](470nm)	22W	DC24V
DC24V	IFHA-C100BHV	外寸 □147 mm、内寸 □100 mm	青[B](470nm)	22W	DC24V
DC24V	IFHA-C100GHV	外寸 □147 mm、内寸 □100 mm	緑[G](470nm)	15W	DC24V
DC24V	IFHA-C100IR-850HV	外寸 □147 mm、内寸 □100 mm	IR(850nm)	12.5W	DC24V
DC12V	IFHA-C150R	外寸 □197 mm、内寸 □150 mm	赤[R](630nm)	30W	DC12V
DC12V	IFHA-C150W	外寸 □197 mm、内寸 □150 mm	白[W](470nm)	30W	DC12V
DC12V	IFHA-C150B	外寸 □197 mm、内寸 □150 mm	青[B](465nm)	30W	DC12V
DC12V	IFHA-C150G	外寸 □197 mm、内寸 □150 mm	緑[G](470nm)	20W	DC12V
DC12V	IFHA-C150IR-850	外寸 □197 mm、内寸 □150 mm	IR(850nm)	17W	DC12V
DC24V	IFHA-C150RHV	外寸 □197 mm、内寸 □150 mm	赤[R](630nm)	30W	DC24V
DC24V	IFHA-C150WHV	外寸 □197 mm、内寸 □150 mm	白[W](470nm)	30W	DC24V
DC24V	IFHA-C150BHV	外寸 □197 mm、内寸 □150 mm	青[B](470nm)	30W	DC24V
DC24V	IFHA-C150GHV	外寸 □197 mm、内寸 □150 mm	緑[G](470nm)	20W	DC24V
DC24V	IFHA-C150IR-850HV	外寸 □197 mm、内寸 □150 mm	IR(850nm)	17W	DC24V
DC12V	IFHA-C200R	外寸 □247 mm、内寸 □200 mm	赤[R](630nm)	30W	DC12V
DC12V	IFHA-C200W	外寸 □247 mm、内寸 □200 mm	白[W](470nm)	30W	DC12V
DC12V	IFHA-C200B	外寸 □247 mm、内寸 □200 mm	青[B](465nm)	30W	DC12V
DC12V	IFHA-C200G	外寸 □247 mm、内寸 □200 mm	緑[G](470nm)	27W	DC12V
DC12V	IFHA-C200IR-850	外寸 □247 mm、内寸 □200 mm	IR(850nm)	20.5W	DC12V
DC24V	IFHA-C200RHV	外寸 □247 mm、内寸 □200 mm	赤[R](630nm)	33W	DC24V
DC24V	IFHA-C200WHV	外寸 □247 mm、内寸 □200 mm	白[W](470nm)	33W	DC24V
DC24V	IFHA-C200BHV	外寸 □247 mm、内寸 □200 mm	青[B](470nm)	33W	DC24V
DC24V	IFHA-C200GHV	外寸 □247 mm、内寸 □200 mm	緑[G](470nm)	27W	DC24V
DC24V	IFHA-C200IR-850HV	外寸 □247 mm、内寸 □200 mm	IR(850nm)	20.5W	DC24V
DC24V	IFHA-C300RHV	外寸 □347 mm、内寸 □300 mm	赤[R](630nm)	46W	DC24V
DC24V	IFHA-C300WHV	外寸 □347 mm、内寸 □300 mm	白[W](470nm)	46W	DC24V
DC24V	IFHA-C300BHV	外寸 □347 mm、内寸 □300 mm	青[B](470nm)	46W	DC24V
DC24V	IFHA-C300GHV	外寸 □347 mm、内寸 □300 mm	緑[G](470nm)	40W	DC24V
DC24V	IFHA-C300IR-850HV	外寸 □347 mm、内寸 □300 mm	IR(850nm)	38W	DC24V
DC12V	IFHA-C200/100R	外寸 247 × 147 mm、内寸 200 × 100 mm	赤[R](630nm)	20W	DC12V
DC12V	IFHA-C200/100W	外寸 247 × 147 mm、内寸 200 × 100 mm	白[W](470nm)	20W	DC12V
DC12V	IFHA-C200/100B	外寸 247 × 147 mm、内寸 200 × 100 mm	青[B](465nm)	20W	DC12V
DC12V	IFHA-C200/100G	外寸 247 × 147 mm、内寸 200 × 100 mm	緑[G](470nm)	19W	DC12V
DC12V	IFHA-C200/100IR-850	外寸 247 × 147 mm、内寸 200 × 100 mm	IR(850nm)	17.5W	DC12V
DC24V	IFHA-C200/100RHV	外寸 247 × 147 mm、内寸 200 × 100 mm	赤[R](630nm)	20W	DC24V
DC24V	IFHA-C200/100WHV	外寸 247 × 147 mm、内寸 200 × 100 mm	白[W](470nm)	20W	DC24V
DC24V	IFHA-C200/100BHV	外寸 247 × 147 mm、内寸 200 × 100 mm	青[B](470nm)	20W	DC24V
DC24V	IFHA-C200/100GHV	外寸 247 × 147 mm、内寸 200 × 100 mm	緑[G](470nm)	19W	DC24V
DC24V	IFHA-C200/100IR-850HV	外寸 247 × 147 mm、内寸 200 × 100 mm	IR(850nm)	17.5W	DC24V
DC24V	IFHA-C300/150RHV	外寸 347 × 197 mm、内寸 300 × 150 mm	赤[R](630nm)	30W	DC24V
DC24V	IFHA-C300/150WHV	外寸 347 × 197 mm、内寸 300 × 150 mm	白[W](470nm)	30W	DC24V
DC24V	IFHA-C300/150BHV	外寸 347 × 197 mm、内寸 300 × 150 mm	青[B](470nm)	30W	DC24V
DC24V	IFHA-C300/150GHV	外寸 347 × 197 mm、内寸 300 × 150 mm	緑[G](470nm)	30W	DC24V
DC24V	IFHA-C300/150IR-850HV	外寸 347 × 197 mm、内寸 300 × 150 mm	IR(850nm)	26W	DC24V
DC24V	IFHA-C400/200RHV	外寸 449 × 249 mm、内寸 400 × 200 mm	赤[R](630nm)	40W	DC24V
DC24V	IFHA-C400/200WHV	外寸 449 × 249 mm、内寸 400 × 200 mm	白[W](470nm)	44W	DC24V
DC24V	IFHA-C400/200BHV	外寸 449 × 249 mm、内寸 400 × 200 mm	青[B](470nm)	44W	DC24V
DC24V	IFHA-C400/200GHV	外寸 449 × 249 mm、内寸 400 × 200 mm	緑[G](470nm)	44W	DC24V
DC24V	IFHA-C400/200IR-850HV	外寸 449 × 249 mm、内寸 400 × 200 mm	IR(850nm)	40W	DC24V
DC24V	IFHA-C400/300RHV	外寸 449 × 349 mm、内寸 400 × 300 mm	赤[R](630nm)	47W	DC24V
DC24V	IFHA-C400/300WHV	外寸 449 × 349 mm、内寸 400 × 300 mm	白[W](470nm)	54W	DC24V
DC24V	IFHA-C400/300BHV	外寸 449 × 349 mm、内寸 400 × 300 mm	青[B](470nm)	54W	DC24V
