発光色：紫外(UV-405) 2026年9月30日生産終了
発光色：赤色(R) 2025年3月31日生産終了→後継機：赤色(DR)

特徴 / 特性シリーズ型式一覧 / 各種資料DL / デモ機貸出

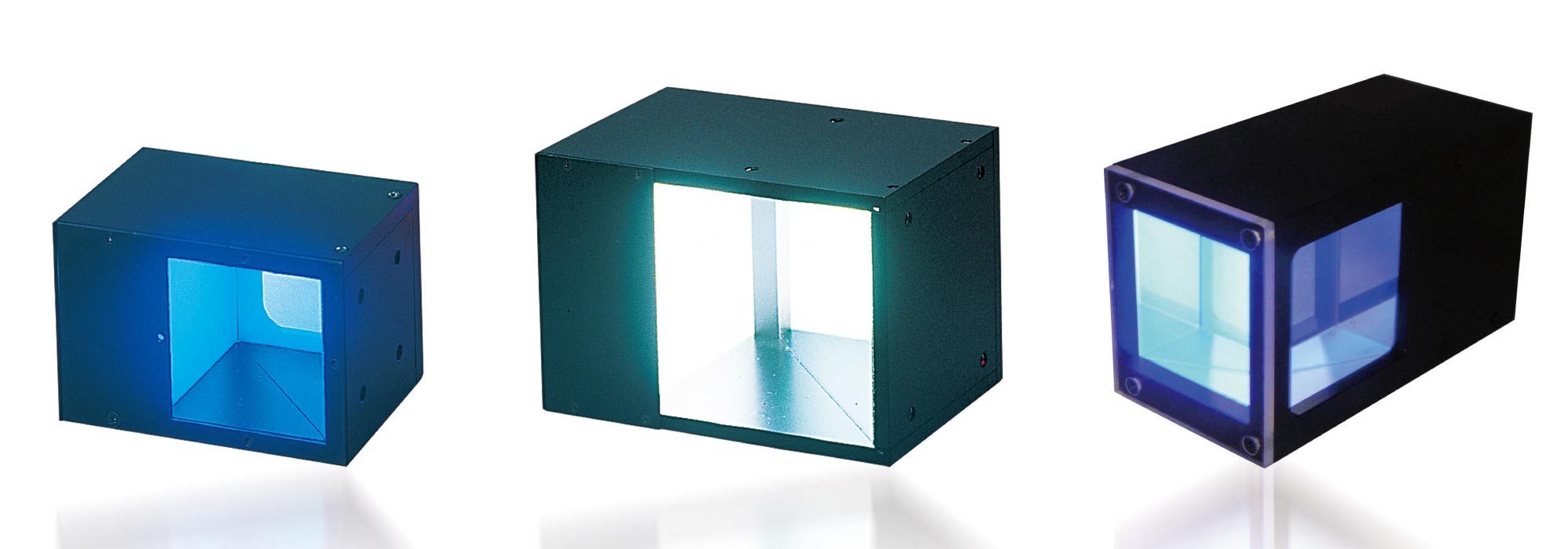

疑似同軸落射照明 IFVシリーズ

鏡面ワークに最適

ハーフミラーを用いてカメラ軸と同じ軸で照射可能。

正反射での検査が可能なので表面の微細な傷の検査や印字、文字検査に有効。

基板のパターン検査やコネクタのピンのピッチ計測など幅広い用途に利用可能。

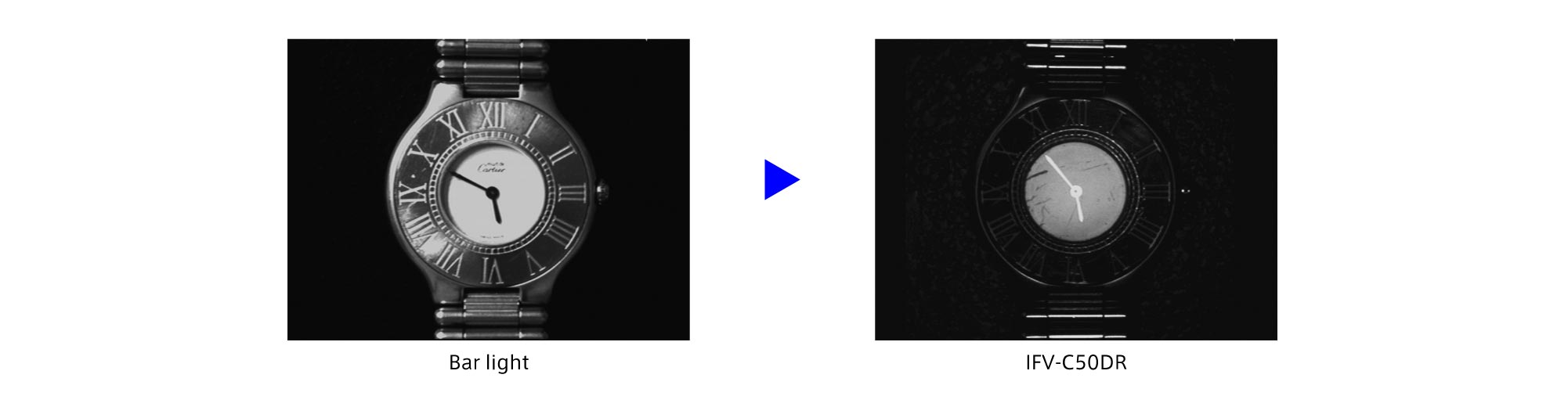

効果

光軸上から光を照射し正反射を活かすことで、対象物の欠陥部を簡易的に認識することができます。

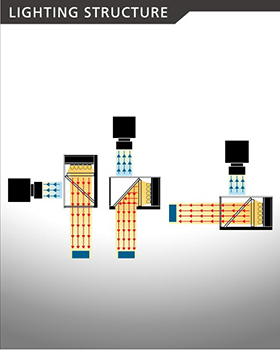

Lighting structure

タイプ	型　式	その他	発光色	消費電力	入力電圧
DC12V	IFV-C100G	外寸 110 × 159 × 108 mm	緑[G](525nm)	19.5W	DC12V
DC12V	IFV-C100DR	外寸 110 × 159 × 108 mm	赤[DR](635nm)	19.2W	DC12V
DC12V	IFV-C13R-HM	外寸 22 × 51.6 × 20 mm	赤[R](660nm)	0.8W	DC12V
DC12V	IFV-C18B-BS-C01	外寸 30 × 58 × 24 mm	青[B](470nm)	1.3W	DC12V
DC12V	IFV-C18DW-BS-C01	外寸 30 × 58 × 24 mm	白[DW](TBD)	1.3W	DC12V
DC12V	IFV-C18R-BS-C01	外寸 30 × 58 × 24 mm	赤[R](660nm)	1.0W	DC12V
DC12V	IFV-C18G-BS-C01	外寸 30 × 58 × 24 mm	緑[G](525nm)	1.3W	DC12V
DC24V	IFV-C100WHV	外寸 110 × 159 × 108 mm	白[W](7000K)	19.5W	DC24V
DC24V	IFV-C100RHV	外寸 110 × 159 × 108 mm	赤[R](660nm)	13.0W	DC24V
DC24V	IFV-C100GHV	外寸 110 × 159 × 108 mm	青[G](470nm)	19.5W	DC24V
DC24V	IFV-C100DRHV	外寸 110 × 159 × 108 mm	赤[DR](635nm)	19.2W	DC24V
DC12V	IFV-C28B-BS-C01	外寸 40 × 68 × 34 mm	青[B](470nm)	3.5W	DC12V
DC12V	IFV-C28DW-BS-C01	外寸 40 × 68 × 34 mm	白[DW](TBD)	3.5W	DC12V
DC12V	IFV-C28R-BS-C01	外寸 40 × 68 × 34 mm	赤[R](660nm)	3.4W	DC12V
DC12V	IFV-C28G-BS-C01	外寸 40 × 68 × 34 mm	緑[G](525nm)	3.5W	DC12V
DC12V	IFV-C28DR-BS-C01	外寸 40 × 68 × 34 mm	赤[DR](635nm)	2.2W	DC12V
DC12V	IFV-C20R	外寸 34 × 50 × 24 mm	赤[R](660nm)	1.2W	DC12V
DC12V	IFV-C20B	外寸 34 × 50 × 24 mm	青[B](470nm)	1.7W	DC12V
DC24V	IFV-C70BHV	外寸 82 × 120 × 79 mm	青[B](470nm)	10.1W	DC24V
DC24V	IFV-C70GHV	外寸 82 × 120 × 79 mm	緑[G](525nm)	10.1W	DC24V
DC12V	IFV-C70AIR-850	外寸 82 × 120 × 79 mm	IR(850nm)	6.8W	DC12V
DC24V	IFV-C70DRHV	外寸 82 × 120 × 79 mm	赤[DR](635nm)	10.2W	DC24V
DC24V	IFV-C20DRHV	外寸 34 × 50 × 24 mm	赤[DR](635nm)	1.2W	DC24V
DC12V	IFV-C20G	外寸 34 × 50 × 24 mm	緑[G](525nm)	1.7W	DC12V
DC12V	IFV-C28UV-405NR-BS-C01	外寸 40 × 68 × 34 mm	UV(405nm)	-	DC12V
DC12V	IFV-C40R	外寸 50 × 75 × 49 mm	赤[R](660nm)	2.7W	DC12V
DC12V	IFV-C40B	外寸 50 × 75 × 49 mm	青[B](470nm)	3.1W	DC12V
DC12V	IFV-C40AIR-850	外寸 50 × 75 × 49 mm	IR(850nm)	2.0W	DC12V
DC12V	IFV-C50R	外寸 60 × 97 × 59 mm	赤[R](660nm)	4.8W	DC12V
DC12V	IFV-C50B	外寸 60 × 97 × 59 mm	青[B](470nm)	4.9W	DC12V
DC12V	IFV-C50G	外寸 60 × 97 × 59 mm	緑[G](525nm)	4.9W	DC12V
DC24V	IFV-C50RHV	外寸 60 × 97 × 59 mm	赤[R](660nm)	3.9W	DC24V
DC12V	IFV-C50DW	外寸 60 × 97 × 59 mm	白[DW](7000K)	4.9W	DC12V
DC24V	IFV-C50WHV	外寸 60 × 97 × 59 mm	白[W](7000K)	5.8W	DC24V
DC12V	IFV-C50DR	外寸 60 × 97 × 59 mm	赤[DR](635nm)	6.0W	DC12V
DC12V	IFV-C70R	外寸 82 × 120 × 79 mm	赤[R](660nm)	6.8W	DC12V
DC12V	IFV-C70B	外寸 82 × 120 × 79 mm	青[B](470nm)	10.1W	DC12V
DC12V	IFV-C70G	外寸 82 × 120 × 79 mm	緑[G](525nm)	10.1W	DC12V
DC12V	IFV-C70DW	外寸 82 × 120 × 79 mm	白[DW](7000K)	10.1W	DC12V
DC12V	IFV-C100R	外寸 110 × 159 × 108 mm	赤[R](660nm)	13.0W	DC12V
DC12V	IFV-C100B	外寸 110 × 159 × 108 mm	青[B](470nm)	19.5W	DC12V
DC12V	IFV-C100DW	外寸 110 × 159 × 108 mm	白[DW](7000K)	19.5W	DC12V
DC24V	IFV-C100BHV	外寸 110 × 159 × 108 mm	青[B](470nm)	19.5W	DC24V
DC24V	IFV-C70RHV	外寸 82 × 120 × 79 mm	赤[R](660nm)	6.8W	DC24V
DC24V	IFV-C70WHV	外寸 82 × 120 × 79 mm	白[W](7000K)	10.1W	DC24V
DC12V	IFV-C70DR	外寸 82 × 120 × 79 mm	赤[DR](635nm)	10.2W	DC12V
DC12V	IFV-C13B-HM	外寸 22 × 51.6 × 20 mm	青[B](470nm)	0.6W	DC12V
DC12V	IFV-C13G-HM	外寸 22 × 51.6 × 20 mm	緑[G](525nm)	0.6W	DC12V
DC12V	IFV-C13DW-HM	外寸 22 × 51.6 × 20 mm	白[DW](7000K)	0.6W	DC12V
DC12V	IFV-C13DR-HM	外寸 22 × 51.6 × 20 mm	赤[DR](635nm)	0.3W	DC12V
DC12V	IFV-C13AIR-850-HM	外寸 22 × 51.6 × 20 mm	IR(850nm)	0.8W	DC12V
DC12V	IFV-C40G	外寸 50 × 75 × 49 mm	緑[G](525nm)	3.1W	DC12V
DC12V	IFV-C40DR	外寸 50 × 75 × 49 mm	赤[DR](635nm)	3.6W	DC12V
DC24V	IFV-C40DRHV	外寸 50 × 75 × 49 mm	赤[DR](635nm)	3.6W	DC24V
DC12V	IFV-C40UV-405NR	外寸 50 × 75 × 49 mm	UV(405nm)	4.1W	DC12V
DC24V	IFV-C40AIRHV-850	外寸 50 × 75 × 49 mm	IR(850nm)	2.4W	DC24V
DC24V	IFV-C40RHV	外寸 50 × 75 × 49 mm	赤[R](660nm)	2.4W	DC24V
DC12V	IFV-C40DW	外寸 50 × 75 × 49 mm	白[DW](7000K)	3.1W	DC12V
DC24V	IFV-C40WHV	外寸 50 × 75 × 49 mm	白[W](7000K)	2.9W	DC24V
DC24V	IFV-C40BHV	外寸 50 × 75 × 49 mm	青[B](470nm)	2.9W	DC24V
DC24V	IFV-C20RHV	外寸 34 × 50 × 24 mm	赤[R](660nm)	1.0W	DC24V
DC12V	IFV-C20DW	外寸 34 × 50 × 24 mm	白[DW](7000K)	1.7W	DC12V
DC24V	IFV-C20WHV	外寸 34 × 50 × 24 mm	白[W](7000K)	2.4W	DC24V
DC12V	IFV-C20DR	外寸 34 × 50 × 24 mm	赤[DR](635nm)	1.2W	DC12V
DC24V	IFV-C32BHV	外寸 38 × 70 × 40 mm	青[B](470nm)	2.9W	DC24V
DC24V	IFV-C32GHV	外寸 38 × 70 × 40 mm	緑[G](525nm)	2.9W	DC24V
DC24V	IFV-C32DRHV	外寸 38 × 70 × 40 mm	赤[DR](635nm)	2.4W	DC24V
DC12V	IFV-C32R	外寸 38 × 70 × 40 mm	赤[R](660nm)	1.7W	DC12V
DC12V	IFV-C32B	外寸 38 × 70 × 40 mm	青[B](470nm)	2.6W	DC12V
DC12V	IFV-C32DW	外寸 38 × 70 × 40 mm	白[DW](7000K)	2.6W	DC12V
DC24V	IFV-C32RHV	外寸 38 × 70 × 40 mm	赤[R](660nm)	2.0W	DC24V
DC24V	IFV-C32WHV	外寸 38 × 70 × 40 mm	白[W](7000K)	2.9W	DC24V
DC12V	IFV-C13UV-405NR	外寸 22 × 51.6 × 20 mm	UV(405nm)	0.8W	DC12V
DC12V	IFV-C20AIR-850	外寸 34 × 50 × 24 mm	IR(850nm)	1.1W	DC12V
DC24V	IFV-C20BHV	外寸 34 × 50 × 24 mm	青[B](470nm)	2.4W	DC24V
DC24V	IFV-C20GHV	外寸 34 × 50 × 24 mm	緑[G](525nm)	2.4W	DC24V
DC12V	IFV-C32G	外寸 38 × 70 × 40 mm	緑[G](525nm)	2.6W	DC12V
DC12V	IFV-C32DR	外寸 38 × 70 × 40 mm	赤[DR](635nm)	2.4W	DC12V
DC12V	IFV-C40R-C01	外寸 50 × 75 × 49 mm	赤[R](660nm)	2.7W	DC12V
DC12V	IFV-C40DW-C01	外寸 50 × 75 × 49 mm	白[DW](TBD)	3.1W	DC12V
DC12V	IFV-C40B-C01	外寸 50 × 75 × 49 mm	青[B](470nm)	3.1W	DC12V
DC12V	IFV-C40G-C01	外寸 50 × 75 × 49 mm	緑[G](525nm)	3.1W	DC12V
DC12V	IFV-C40DR-C01	外寸 50 × 75 × 49 mm	赤[DR](635nm)	3.6W	DC12V
DC24V	IFV-C40GHV	外寸 50 × 75 × 49 mm	緑[G](525nm)	2.9W	DC24V
DC12V	IFV-C50R-C01	外寸 60 × 97 × 59 mm	赤[R](660nm)	4.8W	DC12V
DC12V	IFV-C50DW-C01	外寸 60 × 97 × 59 mm	白[DW](TBD)	4.9W	DC12V
DC12V	IFV-C50B-C01	外寸 60 × 97 × 59 mm	青[B](470nm)	4.9W	DC12V
DC12V	IFV-C50G-C01	外寸 60 × 97 × 59 mm	緑[G](525nm)	4.9W	DC12V
DC12V	IFV-C50DR-C01	外寸 60 × 97 × 59 mm	赤[DR](635nm)	6.0W	DC12V
DC24V	IFV-C50BHV	外寸 60 × 97 × 59 mm	青[B](470nm)	5.8W	DC24V
DC24V	IFV-C50GHV	外寸 60 × 97 × 59 mm	緑[G](525nm)	5.8W	DC24V
DC24V	IFV-C50DRHV	外寸 60 × 97 × 59 mm	赤[DR](635nm)	6.0W	DC24V
DC12V	IFV-C50UV-405NR	外寸 60 × 97 × 59 mm	UV(405nm)	5.9W	DC12V
DC12V	IFV-C50AIR-850	外寸 60 × 97 × 59 mm	IR(850nm)	4.1W	DC12V
DC12V	IFV-C18DR-BS-C01	外寸 30 × 58 × 24 mm	赤[DR](635nm)	1.2W	DC12V
DC12V	IFV-C32RGB-CP	外寸 38 × 70 × 40 mm	(R:635nm / G:525nm / B:465nm)	R:1.2W / G:1.2W / B:1.2W	DC12V
DC12V	IFV-C40RGB-CP	外寸 50 × 75 × 49 mm	(R:635nm / G:525nm / B:465nm)	R:1.5W / G:2.0W / B:2.0W	DC12V
DC12V	IFV-C50RGB-CP	外寸 60 × 97 × 59 mm	(R:635nm / G:525nm / B:465nm)	R:2.2W / G:2.9W / B:2.9W	DC12V
DC12V	IFV-C20DW-L2000R	外寸 34 × 50 × 24 mm	白[DW](7000K)	1.7W	DC12V
DC12V	IFV-C32DR-C01	外寸 38 × 70 × 40 mm	赤[DR](635nm)	2.4W	DC12V
DC12V	IFV-C32DW-C01	外寸 38 × 70 × 40 mm	白[DW](7000K)	2.6W	DC12V
DC12V	IFV-C32B-C01	外寸 38 × 70 × 40 mm	青[B](470nm)	2.6W	DC12V
DC12V	IFV-C32G-C01	外寸 38 × 70 × 40 mm	緑[G](525nm)	2.6W	DC12V
