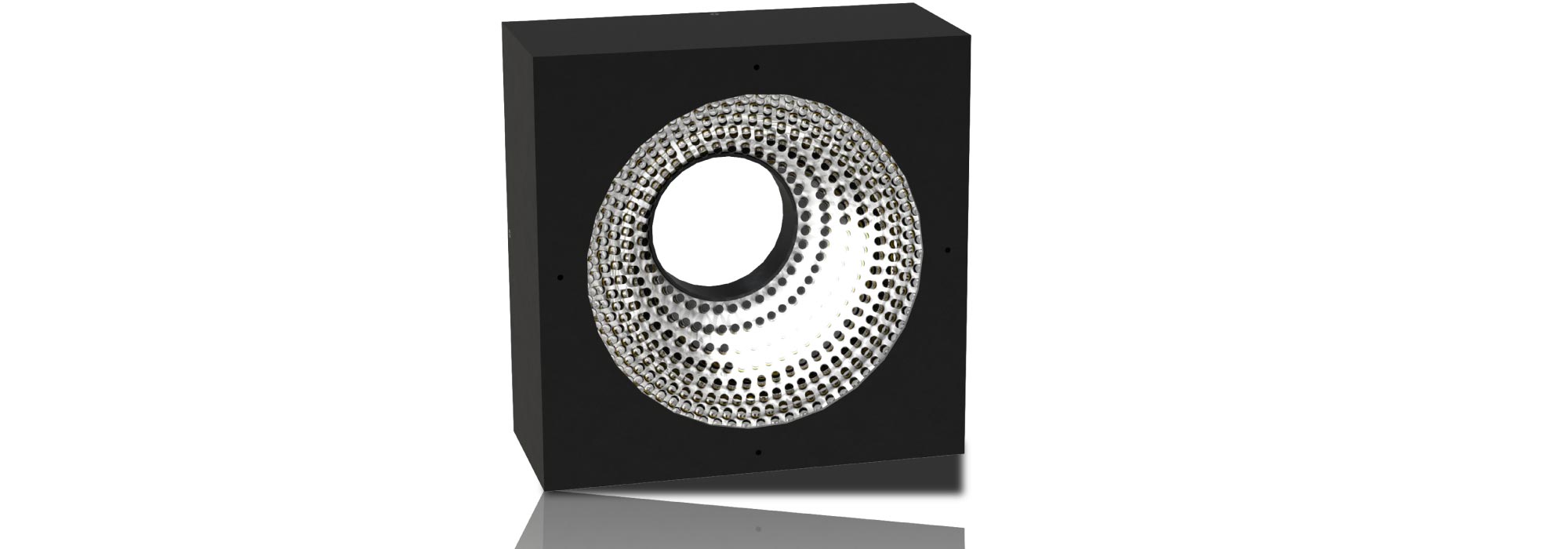

16分割ダイレクトドーム IDD-CBシリーズ
4方向×4段で16分割照射
4方向、4段の16分割照射で柔軟な照射が可能。
検出しにくい傷や打痕も鮮明に撮像可能。
ワーク形状に合わせての照明選定が不要に。

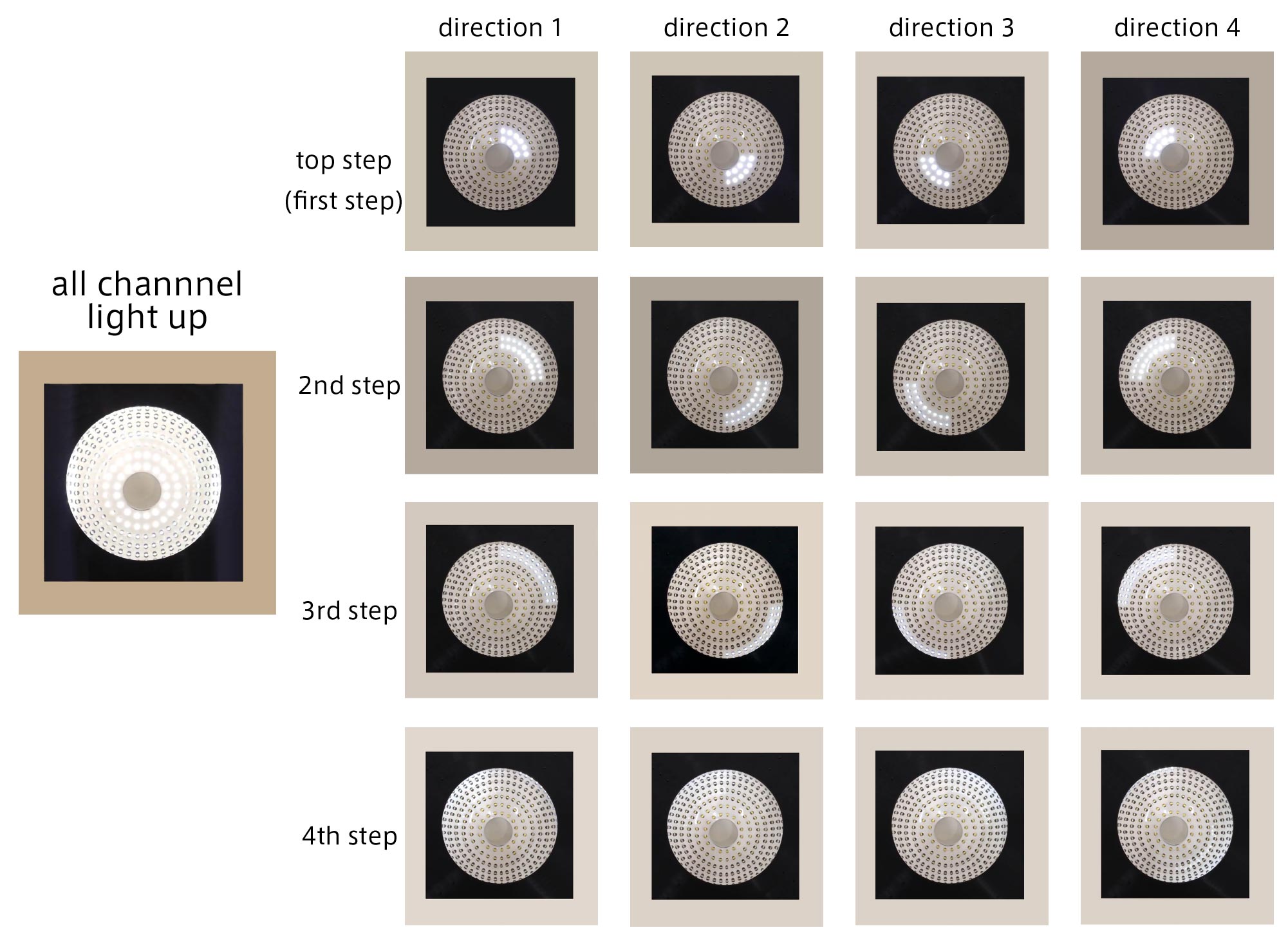

16分割照射
60サイズは3段構成（4分割+4分割+8分割）
120サイズは4段構成（4分割+4分割+4分割+4分割）※下図

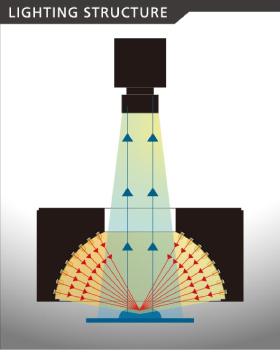

Lighting structure
| タイプ | 型 式 | その他 | 発光色 | 消費電力 | 入力電圧 | 外形図 DL | 3Dモデル DL | デモ機貸出 |
|---|---|---|---|---|---|---|---|---|
| DC12V | IDD-CB60/13DW-16CH | 外寸 □90 mm、穴寸 Φ13 mm | 白[DW](7000K) | 7.6W | DC12V |
|
|
|
| DC12V | IDD-CB120/30DW-16CH | 外寸 □144 mm、穴寸 Φ30 mm | 白[DW](7000K) | 18.0W | DC12V |
|
|
|
| DC12V | IDD-CB120/50DW-16CH | 外寸 □144 mm、穴寸 Φ30 mm | 白[DW](7000K) | 18.8W | DC12V |
|
|
